簡介

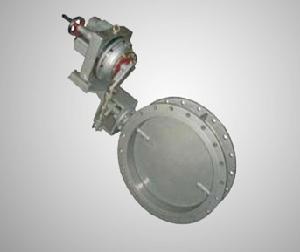

本系列蝶閥引進國外先進技術，採用優質耐熱鋼經特殊工藝研製而成的一種高性能高溫蝶閥，具有耐高溫，體積小，耐震，耐磨，結構緊湊，操作方便，靈活，流阻小等特點。與各種電動，氣動，液動，電液動，手動執行器組合以組成不同性能的閥門，可實現自動調節或遠距離控制，廣泛套用於冶金，建材，石化，電國等部門。詳細信息
主要性能公稱通徑：DN500-DN4000
公稱壓力：0.6MPA
適用介質：空氣，煙氣，及其它高溫氣體
適用溫度：P1T≤450℃ P2T≤650℃ P3T≤950℃ P3T≤1150℃
泄 漏 量：普通型≤3% 低泄漏型：≤1%
輸入信號：0-10（4-20）mA或開關量信號
電源（氣源）：220V 380V 。AC （0.14-0.5MPA）
| 公稱通徑 | DN(mm) | 50~4000 |
| 公稱壓力 | PN(MPa) | 0.05 | 0.10 | 0.25 | 0.6 |
| 試驗壓力 | 強度試驗 | 0.075 | 0.15 | 0.375 | 0.9 |
| 非密閉性 | ≤1.5%泄漏量 |
| 適用介質 | 煤氣、灰塵氣體、煙道氣等 |
| 驅動形式 | 手動、蝸輪、氣動、電動傳動等 |

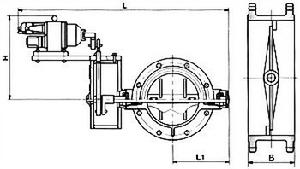

| DN | B | L | L1 | H |
| 對夾 | 法蘭 |
| 50 | 60 | 100 | 495 | 75 | 350 |
| 80 | 525 | 90 |
| 100 | 545 | 100 |
| 125 | 750 | 123 |
| 150 | 200 | 770 | 138 |
| 200 | 70 | 830 | 168 | 470 |
| 250 | 880 | 193 |
| 300 | 80 | 1000 | 230 |
| 350 | 1060 | 255 |
| 400 | 100 | 300 | 1140 | 300 |
| 450 | 1290 | 320 | 588 |
| 500 | 1340 | 350 |
| 600 | 150 | 1650 | 550 |
| 700 | 1805 | 600 |
| 800 | 200 | 400 | 1950 | 655 | 630 |
| 900 | 2100 | 730 |
| 1000 | 2200 | 775 |
| 1200 | 250 | 2290 | 955 |
| 1400 | 2480 | 1055 | 740 |
| 1600 | 500 | 2360 | 1125 |
| 1800 | 2930 | 1235 |
| 2000 | 3150 | 1340 | 880 |
| 2200 | 350 | 3350 | 1450 |
| 2400 | 3560 | 1560 |
| 2600 | 3760 | 1650 |
| 2800 | 3990 | 1765 |
| 3000 | 4320 | 1880 |
| 3200 | 450 | 600 | 4520 | 1990 | 1040 |
| 3400 | 4720 | 2020 |
| 3600 | 4920 | 2130 |
| 3800 | 5140 | 2350 |
| 4000 | 5350 | 2470 |
