一、HastelloyB2（N10665，2.4617）哈氏合金概述：
上海寶嶼合金(1)、控制鐵元素和鉻元素在最低含量，阻止β相Ni4Mo的生成。
(2)、對還原環境的優異的耐腐蝕性。
(3)、極好的抗中等濃度硫酸和許多非氧化性酸腐蝕性。
(4)、很好的抗氯離子還原應力腐蝕開裂性(SCC)。
(5)、優秀的耐各種有機酸腐蝕的能力
二、HastelloyB2（N10665，2.4617）哈氏合金套用範圍：
HastelloyB-2在化學、石化、能源製造和污染控制領域中有著廣泛的套用，尤其是在硫酸、鹽酸、磷酸、醋酸等工業中。若套用於特殊領域，請諮詢材料供應商。
三、HastelloyB2（N10665，2.4617）哈氏合金加工和熱處理：
1、HastelloyB2（N10665，2.4617）哈氏合金加熱：
(1)、在熱處理之前及熱處理過程中應始終保持工件清潔和無污染，這一點非常重要。
(2)、在加熱過程中不能接觸硫、磷、鉛及其它低熔點金屬，否則會損害合金的性能，使HastelloyB-2變脆。應注意清除諸如標記漆、溫度指示漆、彩色蠟筆、粉筆、潤滑油、各種液體及油污、燃料等污漬。
(3)、燃料中的含硫量越低越好，天然氣和液化石油氣中的硫的總含量應少於0.1%，城市煤氣中硫的含量最多不超過0.25g/m3，燃油中硫含量應少於0.5%。
(4)、爐氣必須潔淨並以微還原性為宜，應避免爐氣在氧化性和還原性之間波動，加熱火焰不能直接燒向工件。
(5)、應儘量快地加熱至要求的溫度。
2、HastelloyB2（N10665，2.4617）哈氏合金熱加工：
(1)、HastelloyB-2的熱加工溫度範圍1160℃～900℃，冷卻方式為水淬。
(2)、為保證最佳的防腐性能，熱加工後應進行退火。
(3)、熱加工時，工件應直接加入已升溫的熱處理爐。
3、HastelloyB2（N10665，2.4617）哈氏合金冷加工：
(1)、冷加工需在固溶退火態進行。
(2)、HastelloyB-2的加工硬化率大於奧氏體不鏽鋼，因此需要對加工設備進行相應調整。在冷加工過程中應有中間退火。
(3)、若冷軋變形量大於15%，則在使用前需要對工件進行固溶處理。
4、HastelloyB2（N10665，2.4617）哈氏合金熱處理：
(1)、HastelloyB-2的固溶處理溫度範圍是1060℃～1080℃。
(2)、對於厚度大於1.5mm的材料推薦採用冷卻方式為水淬或快速空冷以保證最好的耐腐蝕性能。
(3)、在所有熱處理過程中，應注意遵守前述的必須保持工件清潔的事項。
5、HastelloyB2（N10665，2.4617）哈氏合金去氧化物：
(1)、HastelloyB-2的表面氧化物、氧化色和焊縫周圍的焊渣的附著性比不鏽鋼強，推薦使用細晶砂帶或細晶砂輪進行打磨。
(2)、酸洗前，用噴砂處理或小心打磨把氧化物打碎。
(3)、使用HNO3/HF混合酸進行適當的時間和溫度酸洗。由於合金對氧化介質的敏感性，合金的重量可能會損失，並且伴隨較多的含氮氣體生成。
6、HastelloyB2（N10665，2.4617）哈氏合金機加工：
HastelloyB-2應在退火之後進行機加工，由於材料的加工硬化率較高，因此宜採用比加工低合金標準奧氏體不鏽鋼低的切削速度和重進刀進行加工，才能切入冷作硬化的表層下面。
四、HastelloyB2（N10665，2.4617）哈氏合金焊接：
1、HastelloyB-2合金能採用鎢電極保護氣體焊（GTAW/TIG）或者在特定環境下採用氣體保護電弧焊(SMAW/MMA)。待焊接的材料應為退火態，去除氧化皮、油污和各種標記印痕，焊縫兩邊母材的寬約25mm的區域必須打磨至光亮金屬。HastelloyB-2的熱導率低於鋼鐵，採用單V-型焊接接口時，角度應為70°，並採用低熱量輸入，層間溫度不超過120℃。氧化色可以在焊縫還熱的時候刷除。有些套用中需要焊後熱處理來消除殘餘應力，提高抗應力腐蝕開裂性能。為得到最佳的耐腐蝕性能，推薦採用氬弧焊，即鎢電極惰性氣體保護焊GTAW。

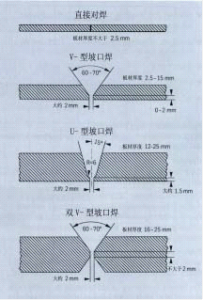

2、HastelloyB-2合金焊接填充金屬：通常選用的填充金屬：焊絲：ERNiMo-7，焊條：ENiMo-7。只有使用這種焊接電極才能避免碳、矽的析出或使析出最少。如下圖：
圖表五、HastelloyB2（N10665，2.4617）品種規格與供應狀態：
1、品種分類：上海寶嶼特種合金可生產各種規格的HastelloyB2無縫管、HastelloyB2鋼板、HastelloyB2圓鋼、HastelloyB2鍛件、HastelloyB2法蘭、HastelloyB2圓環、HastelloyB2焊管、HastelloyB2鋼帶、HastelloyB2絲材及配套焊材。
2、交貨狀態：無縫管：固溶+酸白，長度可定尺；板材：固溶、酸洗、切邊；焊管：固溶酸白+RT%探傷，鍛件：退火+車光；棒材以鍛軋狀態、表面磨光或車光；帶材經冷軋、固溶軟態、去氧化皮交貨；絲材以固溶酸洗盤狀或直條狀、固溶直條細磨光狀態交貨。
