概述
技術參數
使用對象：液體、氣體、或蒸汽。超壓極限：量程為6MPa以下的施加：0（絕對壓力）～14MPa
量程為20MPa以下的施加：0（絕對壓力）～32MPa
量程為40MPa以下的施加：0（絕對壓力）～52MPa
變送器無損壞，法蘭可承受60MPa壓力
精度等級：±0.1%（智慧型型）、±0.25%、±0.5%
量程比：40：1（智慧型型）、10：1（模擬型）
特點

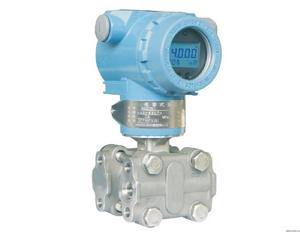

SC-3051GP型高精度電容式壓力變送器，引進國外先進技術和設備生產的新型壓力變送器，（表壓）測量最小壓力0.6KPa。（可遷移為負壓力變送器）,關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由於該機型外觀上完全融合了目前國內最為流行，並被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力,故它是一些老型產品的替代和更新產品。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精緻外，同時推出具有HART現場匯流排協定的智慧型化功能。
性能規格
（零基準校驗範圍，參考條件下，矽油充液，316 L不鏽鋼隔離膜片。）1.1. 參考精度
1.1.1. 數字、智慧型：±0.112%校驗量程
1.1.2. 模擬、線性：±0.221%校驗量程
1.2. 穩定性
1.2.1. 數字、智慧型：8個月，±0.111%URL
1.2.2. 模擬、線性：8個月，±0.221%URL
1.3. 環境溫度影響
1.3.1.數字、智慧型：
零點誤差：±0.2001%URL/56℃
總體誤差：±(0.2001%URL+0.18%校驗量程）/56℃
1.3.2.模擬、線性
零點誤差：±0.5001%URL/56℃
總體誤差：±(0.5002%URL+0.5%校驗量程）/56℃
1.4. 振動影響
在任意軸向上，200Hz下振動影響為±0.0512%URL/g
1.5. 電源影響
小於±0.00521%輸出量程/伏特。
1.6. 負載影響：
沒有負載影響，除非電源電壓有變化。
1.7. 電磁干擾/射頻干擾（EMI/RFI影響）
由20至1000MHz，場強達至30V/M時，輸出漂移小於±0.111%量程。
選型
3051型 | 智慧型電容式壓力壓差差壓變送器 | |||||||||||||
3151型 | 智慧型電容式壓力壓差差壓變送器 | |||||||||||||
3251型 | 智慧型電容式壓力壓差差壓變送器 | |||||||||||||
3351型 | 智慧型電容式壓力壓差差壓變送器 | |||||||||||||
3851型 | 智慧型電容式壓力壓差差壓變送器 | |||||||||||||
代碼 | 變送器名稱 | |||||||||||||
DR | 微差壓變送器 | |||||||||||||
DP | 差壓變送器 | |||||||||||||
差壓流量變送器 | ||||||||||||||
HP | 高靜壓差壓變送器 | |||||||||||||
高靜壓差壓流量變送器 | ||||||||||||||
AP | 絕對壓力變送器 | |||||||||||||
TG | 直接安裝型壓力變送器 | |||||||||||||
GP | 壓力變送器 | |||||||||||||
代碼 | 量 程 范 圍 | 最大工作壓力（靜壓） | ||||||||||||
1 | 0-25～157 Pa | 1 MPa | ||||||||||||
2 | 0-0.125～1.5 kPa | 7 MPa | ||||||||||||
3 | 0-1.3～7.5 kPa | 7 MPa | ||||||||||||
4 | 0-6～40 kPa | 14MPa | ||||||||||||
4D | 0-6～40 kPa | 32MPa ( 僅限於高靜壓類 變送器) | ||||||||||||
5 | 0-31.1～186.8 kPa | 14MPa | ||||||||||||
5D | 0-31.1～186.8 kPa | 32MPa ( 僅限於高靜壓類 變送器) | ||||||||||||
6 | 0-117～690 kPa | 14MPa | ||||||||||||
6D | 0-117～690 kPa | 32MPa ( 僅限於高靜壓類 變送器) | ||||||||||||
7 | 0-345～2068 kPa | 14MPa | ||||||||||||
8 | 0-1.17～6.89 MPa | 14MPa | ||||||||||||
9 | 0-3.45～20.68 MPa | 32MPa ( 僅限於壓力 變送器) | ||||||||||||
0 | 0-6.89～41.37 MPa | 51MPa ( 僅限於壓力 變送器) | ||||||||||||
代碼 | 輸 出 信 號 | |||||||||||||
S | 4-20 mA DC + HART信號 | |||||||||||||
代碼 | 結 構 材 料 | |||||||||||||
法蘭接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |||||||||||
22 | 316不鏽鋼 | 316不鏽鋼 | 316L不鏽鋼 | 矽 油 | ||||||||||
23 | 316不鏽鋼 | 316不鏽鋼 | 哈氏合金C | |||||||||||
24 | 316不鏽鋼 | 316不鏽鋼 | 蒙乃爾 | |||||||||||
25 | 316不鏽鋼 | 316不鏽鋼 | 鉭 | |||||||||||
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||||
35 | 哈氏合金C | 哈氏合金C | 鉭 | |||||||||||
44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | |||||||||||
代碼 | 選用件(不選則不填) | |||||||||||||
M1 | 0～100% 線性指示表 | |||||||||||||
M2 | 0～100% 流量指示表 | |||||||||||||
M3 | 3 1/2 LCD 數字線性顯示錶 | |||||||||||||
M4 | 智慧型表顯示器 | |||||||||||||
B1 | 管裝彎支架 | |||||||||||||
B2 | 板裝彎支架 | |||||||||||||
B3 | 管裝平支架 | |||||||||||||
D1 | 泄放閥在壓力室側面的上部 | |||||||||||||
D2 | 泄放閥在壓力室側面的下部 | |||||||||||||
N | 1/2-14NPT 錐管陰螺紋接頭 | |||||||||||||
J | 丁字形陽螺紋M20×1.5接頭 | |||||||||||||
d | 隔爆型 dIIBT4 | |||||||||||||
i | 本安型 iaIICT6 | |||||||||||||
3151— DP7CS22M4 B3 J d 變送器選型舉例 | ||||||||||||||
