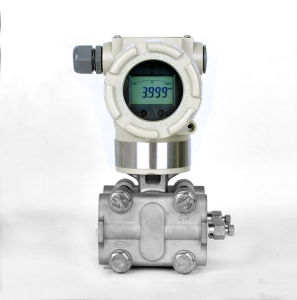

簡介
絕對壓力變送器是專業用於真空測量控制的新系列產品，完全解決了真空測量難的問題，廣泛套用製藥，醫療設備，航空航天，科研，檢漏，自動化設備配套等領域。
原理
絕對壓力變送器可實現對除氣系統、蒸餾塔、蒸發器和結晶器等設備內的絕對壓力測量，允許工作壓力為10Mpa。絕對壓力變送器的右室一側接受被測絕對壓力信號，另一側被封閉成高真空基準室，然後將其轉換成4～20mADC信號輸出。
包括GP型壓力（含負壓）變送器，AP型絕對壓力變送器。以上二類變送器與智慧型放大板組合，可構成智慧型型壓力變送器，它可通過符合HART協定的手操器相互通訊，進行設定和監控。
絕壓變送器一般用在地方平均大氣壓與標準大氣壓偏差較大的地方。當實際大氣壓力的波動幅度對工藝參數的影響超出允許範圍的時候（地區、季節、氣候不同時實際大氣也不同），選用絕壓變送器是必須的。
產品特點
1.準確性高，穩定性好，二線制輸入（特殊可四線制）；
2.固體元件，接插式印刷線路板；
3.小型，重量輕，堅固抗振；
4.量程、零點外部連續可調；
5.正遷移可達500%，負遷移可達600%
6.阻尼可調範圍大；
7.單向過載保護特性好；
8.無機械可動部件，維修工作量少；
9.全系列統一結構，零部件互換性強；
10.接觸介質的膜片材料可選擇；（有316L不鏽鋼、鉭、哈式合金C、蒙乃爾等耐腐蝕材料）
11.防爆結構；
12.智慧型HART現場匯流排協定
技術參數
使用對象：液體、氣體和蒸汽
測量範圍：0～0.1Kpa至0～40Mpa
輸出信號：4～20mADC
供電電源：12～45VDC,一般為24V供電
現場顯示：LED數碼顯示，LCD液晶顯示可選
精確度：±0.2%、±0.25%、±0.5%
穩定性：六個月內不超過最大量程的基本誤差絕對值
排氣/排液閥：316不鏽鋼、哈氏合金C，蒙乃爾合金
法蘭和接頭：316不鏽鋼、哈氏合金C，蒙乃爾合金
接觸介質O形環：丁腈橡膠，氟橡膠
灌充液：矽油或惰性油
螺栓：316L不鏽鋼
殼體材質：低銅鋁合金
信號連線孔：G1/2
選型表
AP 絕對壓力變送器
4 0-4～40KPa
5 0-40～250KPa
6 0-0.16～1.0MPa
7 0-0.4～2.5MPa
8 0-1.6～10.0MPa
輸出
E 非智慧型型（4-20mA輸出）
S 智慧型式（HART協定）
結構材料
法蘭和接頭 排氣/排液閥 隔離膜片 灌充液體
22 316不鏽鋼 316不鏽鋼 316不鏽鋼 矽油
23 316不鏽鋼 316不鏽鋼 哈氏合金C
24 316不鏽鋼 316不鏽鋼 蒙乃爾
25 316不鏽鋼 316不鏽鋼 鉭
33 哈氏合金C 哈氏合金C 哈氏合金C
35 哈氏合金C 哈氏合金C 鉭
壓力變送器44 蒙乃爾 蒙乃爾 蒙乃爾
選項
M1 0-100%線性指示表
M2 LED數字顯示錶
M3 LCD顯示器
B1 管裝彎安裝板
B2 板裝彎安裝板
B3 管裝平安裝板
C0 1/2-14NPT錐管內螺紋接頭
C1 1/2-14NPT引壓接頭後部焊接引壓管Ф14
C2 丁字形螺紋接頭M20×1.5
d 隔爆型dⅡBT4
i 本安型iaⅡCT6
