27mn鋼管

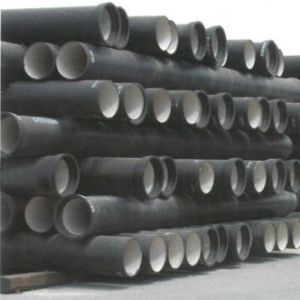

27mn鋼管也叫做離心鑄造球墨鑄鐵管，是聊城市正宇金屬材料有限公司生產，適用於輸送水、煤氣及其他流體。球鐵管均採用柔性接口。按接口型式分為機械式、

滑入式兩類。機械接口型式又分為N1型、x型和s型三種，滑入式接口型式為T型

定義

27mn鋼管也叫做離心鑄造球墨鑄鐵管，適用於輸送水、煤氣及其他流體。球鐵管均採用柔性接口。按接口型式分為機械式、

滑入式兩類。機械接口型式又分為N1型、x型和s型三種，滑入式接口型式為T型。

N1型膠圈機械接口1-螺母 2-螺栓 3-壓蘭 4-膠圈 5-支撐圈 6-管體承口 7-管體插口

N1型接口球鐵管的尺寸(mm)

公稱口徑D N	尺 寸
	承口法蘭盤外徑D1	螺孔中心圓直徑D2	承口內徑D3	A	C	P	1	F	R	a	M	螺栓孔
												d	n/個
100	262	210	138	18	12	95	10	75	40	10°	45	23	4
150	313	262	189			100							6
200	366	312	240		13		11	77
250	418	366	293.6	21			12	83
300	471	420	344.8		14		13	85					8
350	524	474	3916		15			87					10
400	578	526	477.6	24			14	89
500	686	632	552		16		15	97			50	24	14
600	794	740	654.8	26		110	16	101	60				16

(2)外形

1)當管子在間距約為管長12／3的兩個台架上滾動校驗時，球鐵管的直線度最大偏差ƒm(mm)不應大於管有效長度1(m)的1.25倍，即ƒm≤1.251。2)球鐵管端面應與軸線相垂直。

(3)材質

球鐵管的材質應為鐵素體基體的球墨鑄鐵。在組織中應有-定數量的球狀石墨。

(4)力學和工藝性能

球鐵管的力學性能

公稱口徑D N／mm	抗拉強度ób／MPa	屈服強度ó0.2／ MEA	伸長率δ(％)
	≥
100～1 000	420	300	10
1200			7

註：
1.屈服強度僅在專門協定時或定貨中有規定的情況下適用。2.球鐵管應能進行機械加工，球鐵管表面硬度不得大於230HBS。

球鐵管的水壓試驗

公稱口徑 D N／mm	試驗壓力／MPa
	K8	K9		K10	K12		最高試驗壓力
≤300	4		5			10
350～600	3.2	4		5	7.2		8
700～1000	2.5	3.2		4	6		6
1200	1.8	2.5		3.2	4		4

註：用於輸送氣體的球鐵管應進行氣密性試驗，試驗以空氣為介質，試驗壓力不小於0.3MPa，也可根據供需雙方協定商定。
