產品簡介
HBRD系列感測器是26G高頻雷達式液位測量儀表，測量最大距離可達70米。天線被進一步最佳化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用於：反應釜或固體料倉
非常複雜的測量條件。
工作原理
雷達液位計天線發射及窄的微波脈衝，這個脈衝以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈衝與接收脈衝的時間間隔與天線到被測介質表面的距離成正比。由於電磁波的傳播速度極高，發射脈衝與接收脈衝的時間間隔很小（納秒量級）很難確認，HBRD系列26G雷達液位計採用一種特殊的解調技術，可以準確識別發射脈衝與接收脈衝的時間間隔，從而進一步計算出天線到被測介質表面的距離。

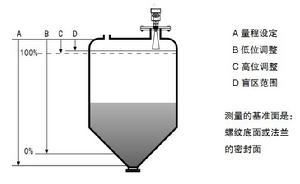

註：使用雷達液位計時，務必保證最高液位不能進入測量盲區（圖中D所示區域）。
產品特點
行業推薦的雷達液位計採用了26GHz的發射頻率，因而具有：- 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性
- 天線尺寸小，便於安裝和加防塵罩等天線防護裝置
- 重量輕約1KG，便於安裝
- 測量範圍最高可達70米，覆蓋大型水庫等水位測量
- 多種輸出電路接口與採集系統配合
- 採用脈衝工作方式，雷達液位計發射功率極低，對人體及環境均無傷害

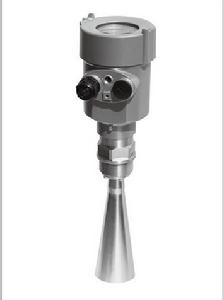

HBRD90X系列26G雷達液位計介紹
HBRD-908
測量範圍： 30米
過程連線： 螺紋G1½ʺ A / 法蘭（選配）
過程溫度： -40～100℃
過程壓力： 常壓
精 度： ±3mm
頻率範圍： 26GHz
防護等級： IP67 / IP65
供電電源： DC（6—24V）/四線
信號輸出： 4...20mA/ HART
RS485/Modbus 協定
現場顯示： 可選
外 殼： 鋁/塑膠
HBRD-909
應 用： 河道、湖泊、淺灘
測量範圍： 70米
過程連線： 螺紋G1½ʺ A / 法蘭（選配）
過程溫度： -40～100℃
過程壓力： 常壓
精 度： ±3mm
頻率範圍： 26GHz
防護等級： IP67 / IP65
供電電源： DC（6—24V）/四線
信號輸出： 4...20mA/ HART
RS485/Modbus 協定
現場顯示： 可選
外 殼： 鋁/塑膠
安裝指南
安裝前的準備：
請注意以下事項，以確保儀表能正確安裝：請預留足夠的安裝空間。
請避免強烈震動的安裝場合。
- 圖示說明及安裝位置

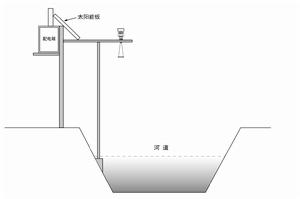

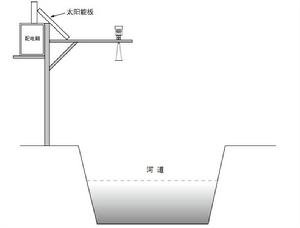

雷達及支架安裝示意圖（一）
注：雷達天線發射微波脈衝時，都有一定發射角。從天線下緣到被測介質表面之間，及發射微波波束所輻射的區域內不得有障礙物。
雷達及支架安裝示意圖（二）
連結方式
1、供電電壓：
- (4～20) mA/HART（兩線制）
供電電源和輸出電流信號共用一根兩芯電纜線。
具體供電電壓範圍參見技術數據。對於本安型須
在供電電源與儀表之間加一個安全柵。
- (4～20) mA/HART（四線制）
供電電源和電流信號分開，各自分別使用一根兩
芯電纜線。具體供電電壓範圍參見技術數據。
- RS485/Modbus
供電電源和Modbus信號線分開各自分別使用一
根兩芯禁止電纜線，具體供電電壓範圍參見技術
數據。
2、連線電纜的安裝：
- 一般介紹
電纜外徑：5…9mm(M20×1. 5)
3. 5mm…8.7mm(½NPT）
接線一般採用兩芯或四芯的電纜，由於電驅動裝
置、電源線或發射裝置經常產生電磁干擾，因此
感測器導線需要使用禁止的電纜。
- (4～20) mA/HART（兩線制）
供電電纜可使用普通兩芯電纜。
- (4～20) mA/HART（四線制）
供電電纜應使用帶有用地線的電纜線。
- RS485/Modbus
供電電纜應使用禁止電纜線。
- 電纜的禁止和接線
理想情況下，禁止線兩端接地。但是需要注意的
是：會有接地補償電流通過感測器電纜禁止。兩
端接地的時候，可以在接地一端（比如：開關
櫃內）連線一個帶接地電位的電容（比如：1μ
F;1500V）。採用儘量低電阻的接地（註：如果儀
表用於防爆區域，由於電位傳輸，絕對不能採用
兩端接地。）
連線方式

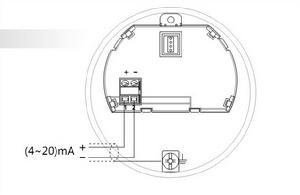

1、24V 兩線制接線圖如下：

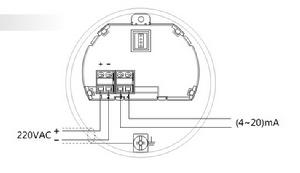

2、24V 四線制接線如下圖：

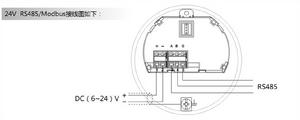

3、24V RS485/Modbus接線圖如下：

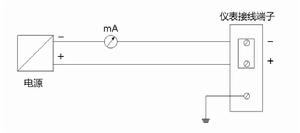

4、標準型（非防爆）：

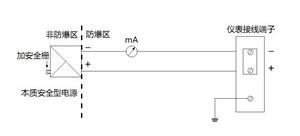

5、本質安全型防爆：

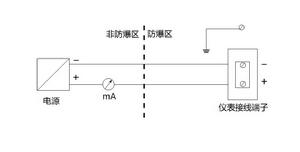

6、隔爆型防爆：
7、安全指導：
所有的電氣連線工作必須在斷電的條件下進行，請注意遵循儀表銘牌上的指導！請遵守當地電氣安裝規程的要求！
請遵守當地對人員健康和安全的規程要求。所有對儀表電氣部件的操作必須由經過正規培訓的專業人員
完成。
請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一
致。
8、防護等級：

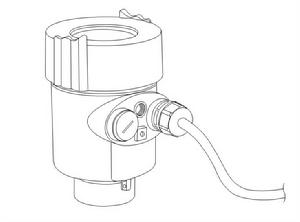

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如下圖：
如何確保全裝滿足IP67的要求：
請確保密封頭未受損
請確保電纜未受損
請確保所使用的電纜符合電氣連線規範的要求
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的電氣接口用盲堵堵緊，見③
儀表調試
1、調試方法：
HBRD-90X有三種調試方法：1．顯示/按鍵
2．上位機調試
3．HART手持編程器
2、顯示/按鍵：
通過顯示螢幕上的4個按鍵對儀表進行調試。調試選單的語言可選。調試後，一般就只用於顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示/按鍵

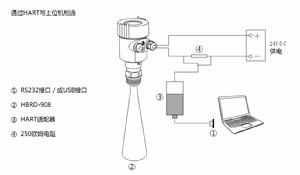

3、上機調試：

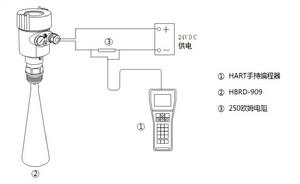

4、HART 手持編程器編程：
HBRD-909可用於HART手持編程器編程
技術參數
1、一般參數：
產品型號 | HBRD-908 | HBRD-909 |
過程連線 | 螺紋Gl½A | 螺紋Gl½A |
螺紋l½NPT | 螺紋l½NPT | |
法蘭 | 法蘭 | |
天線材料 | 不鏽鋼 PTFE | 不鏽鋼 PTFE |
- 外 殼 ：
外殼和外殼蓋之間的密封 矽橡膠
外殼視窗 聚碳酸酯
接地端子 不鏽鋼 - 重 量：
HBRD908 2kg（取決於過程連線和外殼）
HBRD909 2kg（取決於過程連線和外殼） - 供電電壓：
兩線制 標準型 (16～26) V DC
本安型 (21. 6～26. 4) V DC
功耗 max 22. 5mA / 1W
允許紋波
- <100Hz Uss<lV
- (100～100K) Hz Uss<l0mV
- 電纜參數 電纜入口/插頭 1個M20xl.5電纜入口
(電纜直徑5．．．9mm)
一個盲堵M20xl.5
接線端子 導線橫截面2. 5mm²
- 輸出參數 輸出信號 (4～2 0) mA
通訊協定 HART
解析度 1. 6u A
故障信號 電流輸出不變；
20. 5mA
22mA
3.9mA
-兩線制負載電阻 見下圖
積分時間 (0～50)s，可調
兩線制負載電阻圖：
2、特徵參數：
盲區天線末端最大測量距離
-HBRD-908 30米（液體型）
-HBRD-909 30米（固體型）
微波頻率26GHz
通訊接口HART通訊協定
測量間隔大約1秒（取決於參數設定）
調整時間大約1秒（取決於參數設定）
顯示解析度1mm
工作存儲及運輸溫度(-40～100)℃
過程溫度（天線部分的溫度）
-HBRD-908 (-40～250)℃
-HBRD-909 (-40～250 )℃
相對濕度<95%
壓強Max. 4MPa
耐振機械震動l0m/s², (10～150)Hz
