微波物位計俗稱雷達(Radar)物位計,雷達物位計採用微波脈衝的測量方法,並可在工業頻率波段範圍內正常,波束能量低,可安裝於各種金屬、非金屬容器或管道內,對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用於粉塵、溫度、壓力變化大,有惰性氣體及蒸汽存在的場合。對人體及環境均無傷害,讓顧客買智慧型雷達物位計買的放心,買的值得。雷達物位計還具有不受介質比重的影響,不受介電常數變化的影響,不需要現場校調等優點,不論是對工業需要,還是對顧客經濟實惠的考慮,都是不錯的選擇。

組成

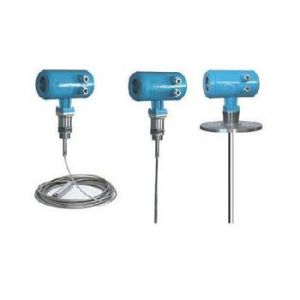

雷達物位計雷達物位計
儀表部分
頻率:26GHz
套用:塊狀、顆粒狀、粉末固體測量
測量範圍:70m
精度:±3mm
過程溫度:(-60…400℃)
過程壓力:(-1…16)bar
輸出信號:(4…20)mA/HART
電源:||兩線制DC24V||||四線制DC24V/AC220V
一、基本參數:
型號:CPR6800系列
頻率:26GHz
套用:塊狀、顆粒狀、粉末固體測量
測量範圍:70m
精度:±3mm
過程溫度:(-60…400℃)
過程壓力:(-1…16)bar
輸出信號:(4…20)mA/HART
電源:||兩線制DC24V||||四線制DC24V/AC220V
二、選型指南:
CPR6800[26G]固體料位計測量雷達物位計
許可證
XX標準型
CX本安防爆ExiaIICT6
DX本安防爆+隔爆Exd[ia]iaIICT6
天線型式/材料
B喇叭口天線ø40mm/不鏽鋼316L
C喇叭口天線ø48mm/不鏽鋼316L
D喇叭口天線ø78mm/不鏽鋼316L
E喇叭口天線ø98mm/不鏽鋼316L
F喇叭口天線ø98mm加長/不鏽鋼316L
G喇叭口天線ø123mm加長/不鏽鋼316L
L拋物面天線ø195mm/不鏽鋼316L
K拋物面天線ø245mm/不鏽鋼316L
N喇叭口天線ø98mm/不鏽鋼316L+防塵罩
R喇叭口天線ø98mm加長/不鏽鋼316L+防塵罩
M喇叭口天線ø123mm加長/不鏽鋼316L+防塵罩
T特殊定製
過程連線
GD螺紋G1½A
ND螺紋1½NPT
FC法蘭DN50
FD法蘭DN80
FE法蘭DN100
FR法蘭DN150
FK法蘭DN200
FL法蘭DN250
AE法蘭2"150IbRF
AI法蘭3"150IbRF
AK法蘭4"150IbRF
AM法蘭6"150IbRF
1F萬向節帶法蘭2"150Ib
1G萬向節帶法蘭3"150Ib
1H萬向節帶法蘭4"150Ib
1C萬向節帶法蘭DN50
1D萬向節帶法蘭DN80
1E萬向節帶法蘭DN100
1R萬向節帶法蘭DN150
1K萬向節帶法蘭DN200
1L萬向節帶法蘭DN250
TT特殊定製
過程密封/過程溫度/過程壓力
2FKM(Viton)/-40…130°C/-1…40bar
3Kalrez6375/-20…130°C/-1…40bar
4FKM(Viton)+散熱片/-40…250°C(不含高溫水蒸氣)/-1…3bar
FKalrez6375+散熱片/-20…250°C/-1…3bar
H石墨和陶瓷/-200…400°C/
T特殊定製/最高溫度1000℃/最大壓力400bar
電子部件
H兩線制4...20mA/HART;24VDC
B四線制4...20mA/HART;220VAC
I四線制4...20mA/HART;24VDC
W無線遠傳;GPRS;無線CMesh組網
T特殊定製
外殼/防護等級
A鋁/IP67
W不鏽鋼316L/IP67
電纜入口/Gland防水接頭/連線電纜
MM20x1.5/帶/不帶
N½NPT/不帶/不帶
顯示調試單元
X不帶
A帶
附屬檔案設備
X不帶
K空氣吹掃
V空氣吹掃,帶回止閥

探極部分

介質溫度:-40-240℃

傳輸距離:感測器和儀表之間的信號傳輸距離小於1.2km

探極種類:棒式、纜式、同軸式、重型纜式

安裝尺寸:G1.5 管螺紋

倉內壓力:小於4MPa

LD-DLE 型通用電容式物位計

實現了電容式物位計進料一次完成標定的簡易操作;從而實現了物位測量的強功能與易操作的完美結合,充分體現了 我司與時俱進的創新精神和能力。它由感測器和二次儀表兩部份組成。感測器放在料倉頂,探極垂直伸進料倉內,二次儀表放在其他合適的地方。感測器把物位的變化轉變成與之

對應的電脈衝信號,遠傳給二次儀表處理,再用光柱顯示物位高度,並有高/低限報警和 4~20mA 變送輸出,適用於液體/固體物料作物位高度顯示、報警、控制和遠傳顯示或組成系統。

工作電源:AC220V±10% 或 DC24V

功耗: 5W 顯示方式:光柱顯示

測量精度:≤±1% F·S

感測器防護等級:IP65

儀表工作環境溫度: -40~45℃

探極工作(介質)溫度:普通型: -20~60℃

中溫型: -40~200℃高溫型: -40~800℃

介質壓力:壓力型≤3MPa(其餘型號為常壓)

感測器與二次儀表的連線及距離:距離<200m,用直徑1.5mm以上的導線(最好是雙絞線)連線,每條導線電阻應小於3 歐姆

檢測範圍:≤11000p

報警輸出方式:兩組繼電器常開、常閉觸點,對應高、低兩點輸出,分別可選物位的 90%、80%、70% 和 30%、20%、10% ,出廠是置於80%和20%處。(觸點容量AC250V,0.3A;DC28V,0.5A;電阻負載)

變送輸出:4~20mA

二次儀表外型尺寸: 48(寬)× 96(高)× 112(深)

二次儀表開孔尺寸: 43+1(寬)× 91+1(高)

工作原理

發射-反射-接收是雷達物位計工作的基本原理。雷達感測器的天線以波束的形式發射最小5.8GHz的雷達信號。反射回來的信號仍由天線接收,雷達脈衝信號從發射到接收的運行時間與感測器到介質表面的距離以及物位成比例。
即:h=H–vt/2
式中h為料位;H為槽高;v為雷達波速度;t為雷達波發射到接收的間隔時間。

套用領域

現今物位測量領域困擾用戶的是一些大型固體料倉的物位測量,特別是用於50/100米以內的充滿粉塵和擾動的加料狀態下的料倉。相關技術的儀表例如電容或導波雷達TDR在放料時物位下降時會受到很強的張力負載,可能會損壞儀表或把倉頂拉塌掉。重錘經常有埋錘的問題,需要經常維修,大多數其他機械式儀表也是這樣。而高粉塵工況又可能會超出非接觸式超音波物位測量系統的能力。

高頻的調頻雷達技術尤其適合這種大型固體料倉的物位測量。

現今的高頻雷達一般為工作在K波段(24~26GHz)的雷達物位計,雷達的工作頻率越高其電磁波波長越短,越容易在傾斜的固體表面有更好的反射,並具有較窄的波束寬度,可有效避開障礙物,高的頻率還可使雷達使用更小的天線。而FMCW調頻連續波微波物位計發射和接受信號是同時的,相同時間內發射的微波信號更多,固體測量中可減少高粉塵固體料倉測量中的失波現象。因此固體測量中高頻的調頻雷達能提供準確、可靠的測量,並在例如化工行業中的pp粉末、pe粉末等介質中也有良好套用。但由於技術限制,現今還沒有工作在K波段以上的高頻雷達物位計

也有使用5.8GHz ~ 10GHz的低頻雷達測量固體,但由於其較低的頻率、較長的波長其發射波不容易被漫反射,在高粉塵工況下會導致很多的二次或多次回波,干擾和噪聲很大,因此固體粉料測量中逐漸被淘汰。

防雷擊的措施

隨著工業自動化發展的須要,儀器儀表業飛速發展,但是這些內部套用了大量微電器件的智慧型儀器儀表,卻在大多具有絕緣強度低、耐電涌身手初等題目。因此智慧型儀器儀表的防雷,就顯得十分緊要了,非常是在雷暴季節,以避免構成龐大散失。

導波雷達液位計儀表防雷,要從單方面下手,包羅內部零碎防雷和內部零碎防雷,一般主要靠參加防雷裝置來完成。具體可顛末以下門徑來發展防雷。

1、防雷先從接地零碎做起。雷達物位計的機殼,非常像控制櫃、獨霸台、電源櫃等,機殼都要用扁鋼毗鄰到共同。儀表任務電源如24V負端和儀表信號地、合計機輸入輸出信號地等相連要構成等電位。本安地、安全柵、阻遏柵、安全器等接地也要思慮儀表信號參考點毗鄰時可否構成等電位。

2、不能忽視智慧型儀器儀表的電源防雷眷注。為智慧型儀器儀表安裝防浪涌眷注零碎大要或許電涌,以確保儀器儀表不會超過耐壓極限。電涌眷注器大要在雷暴天氣感應到雷浪涌時,將過載電流匯入大地。

3、為智慧型儀器儀表配信任號通道電涌器,不單大要保證動態傳遞切確、頑固、靈動,何況大要在雷暴天氣,泄放過壓電涌到大地,確保信號傳輸的安全。

4、定期對智慧型儀器儀表的電源零碎接地、匯流條、接地體、電涌器、電源防雷柵等發展搜查和培修,以及及時轉變。

問題及解決方法

有些工況下所使用的雷達物位計,因為感測器安裝位置不當及條件所致,出現了一些問題,下面將對一些使用中的問題提出解決方案。

1.探頭結疤和頻繁故障的解決方法
第一個辦法是將探頭安裝位置提高,但是有時候安裝條件限制,不能提高的情況下,就應採用將料位測量值與該槽的泵聯鎖的辦法,解決這一難題:將最高料位設定值減小0.5m左右,當料位達到該最高值時,即可停進料泵或開啟出料泵。

2.雷達物位計被淹相應的改進辦法
解決這種問題的辦法是將雷達料位計改為導波管式測量。仍在原開孔處安裝導波管式雷達料位計,導波管高於排汽管0.2m左右,這樣一來,即使出現料漿從排汽管溢出的惡劣工況,也不會使料位計天線被料漿淹沒,而且避免了攪拌器渦流的干擾及大量蒸汽從探頭處冒出,減少了對探頭的損害,同時由於導波管聚焦效果好,接收的雷達波信號更強,取得了很好的測量效果。使用導波管測量方式,可以改善表計測量條件,提高儀表測量性能,具有很高的推廣套用價值。

3.關於泡沫對測量的影響
乾泡沫和濕泡沫能將雷達波反射回來,對測量無影響;中性泡沫則會吸收和擴散雷達波,因而嚴重影響回波的反射甚至沒有回波。當介質表面為稠而厚的泡沫時,測量誤差較大或無法測量,在這種工況下,雷達料位計不具有優勢,這是其套用的局限性。

4.對於天線結疤的處理
介電常數很小的掛料在乾燥狀態下對測量無影響,而介電常數很高的掛料則對測量有影響。可用壓縮空氣吹掃(或清水沖洗),且冷卻的壓縮空氣可降低法蘭和電器元件的溫度。還可用酸性清洗液清洗鹼性結疤,但在清洗期間不能進行料位測量。
