黃銅焊接旋啟式止回閥

焊接孔紋符合ANSI 12.5 24.5

黃銅焊接旋啟式止回閥

黃銅焊接旋啟式止回閥技術規範

型號：H64W-16T
公稱壓力：1.6MPa
工作介質：水,油，氣
工作溫度：t≤100℃
焊接孔紋符合ANSI B16.18標準

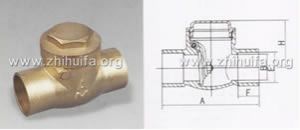

黃銅焊接旋啟式止回閥規格尺寸

DN SIZE A B H E F
15 1/2 55 13 35 15.93 12.5
20 3/4 74.5 19 39.5 22.28 19
25 1 90.5 25 47.5 28.65 23
32 11/4 99.5 30 53 35 24.5
40 11/2 114.5 36 60 41.35 28
50 2 138.5 46 70 54.05 34
