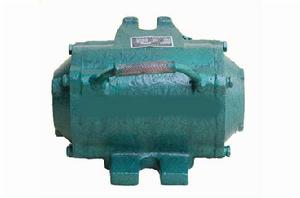

高頻振動器

高頻振動器

高頻振動電機,依靠調頻電源將電機頻率調製成高速旋轉並帶動偏心輪做圓周運動,從而產生振動,並通過滾道將振動傳給端蓋乃至機殼。該振動器使用壽命長,效率高,振幅大,激振力強,無失振現象,結構緊湊,使用方便,易損件少,便於維修。可廣泛用於混凝土的搗實施工和其它需要振源的場合。

基本信息

套用範圍

高頻振動器 高頻振動器

高頻振動器主要用於預製鐵路、高速公路、公路橋樑、工程建築混凝土預製構件,其振動的頻率比一般振動機的頻率提高三倍以上,而且振實後的構件外表光滑,氣泡、縮空明顯減少。可節約成本,加快工程進度,提高工程質量。

以下是高頻振動器常用型號:HD-C50、GZ100、GZ150、GZF100、GZF150。

原理

高頻振動器是由高頻振動電機和高頻變頻櫃組成。

高頻振動電機是利用高速旋轉電機帶動兩端偏心塊產生離心距離、離心力,產生振動得到激振力和衝擊力。這樣固定在模板上就產生高頻共振。 高頻振動電機的電源和高轉速是由高頻變頻櫃來提供,電源(380V)和高頻率(0~150HZ),轉速(0~11000轉)。高頻變頻櫃是把工業電源輸入經過機芯裡面的交流模組,交流電阻、電容和許多電器原件來逆變成直流模組輸出,改變成所需要的頻率和電壓。

特點

該高頻振動器激振頻率高(180HZ/S)、激振力大(12KN)、振幅小(1.3mm)、輻射範圍大(1.5m),砼流動性、可塑性增加,構件密實度提高,成型快,質量可大幅度提高。每分鐘可達到9800轉的高速運轉。

減少模板損耗。由於振頻高,振幅小,在鋼模板形變上消耗的能量少,延長模板的使用壽命。

使用方便。由於體積小,重量輕(僅23公斤/台),並且採用快速裝卡結構,在模板上固定僅需緊固一個螺絲即可使用。裝卸一台只需30秒種,比使用普通外部式振動器節省安裝輔助時間75%,節省人力75%。

使用壽命是普通振動器的四倍以上。由於ZKF型振動器振動效率極高,每次振動時間只需30~40秒鐘即可停機,故極大地提高了振動器的使用壽命,減少了維修費用,降低了施工成本。

由於激振力強,對於較高的橋柱施工也可以一次成型。

是國內最早的高頻快裝型振動器,經過近十年的不斷技術改進,技術非常成熟。

產品質量可靠過硬,壽命長,並且採用快裝結構,能顯著的加快制梁速度。

使施工質量有非常顯著的提高,得到了許多項目部、監理部的認可和讚揚。

1.

該高頻振動器激振頻率高(180HZ/S)、激振力大(12KN)、振幅小(1.3mm)、輻射範圍大(1.5m),砼流動性、可塑性增加,構件密實度提高,成型快,質量可大幅度提高。每分鐘可達到9800轉的高速運轉。

2.

減少模板損耗。由於振頻高,振幅小,在鋼模板形變上消耗的能量少,延長模板的使用壽命。

3.

使用方便。由於體積小,重量輕(僅23公斤/台),並且採用快速裝卡結構,在模板上固定僅需緊固一個螺絲即可使用。裝卸一台只需30秒種,比使用普通外部式振動器節省安裝輔助時間75%,節省人力75%。

4.

使用壽命是普通振動器的四倍以上。由於ZKF型振動器振動效率極高,每次振動時間只需30~40秒鐘即可停機,故極大地提高了振動器的使用壽命,減少了維修費用,降低了施工成本。

5.

由於激振力強,對於較高的橋柱施工也可以一次成型。

6.

是國內最早的高頻快裝型振動器,經過近十年的不斷技術改進,技術非常成熟。

7.

產品質量可靠過硬,壽命長,並且採用快裝結構,能顯著的加快制梁速度。

8.

使施工質量有非常顯著的提高,得到了許多項目部、監理部的認可和讚揚。

適用範圍

變頻電源機組配套使用,主要套用於大型混凝土構件的預製,如:公路、鐵路、橋用大梁、涵洞混凝土構件,特別是T型簡支梁和工字梁等。

高頻振動器 高頻振動器

對比

傳統附著式振動器 高頻快裝附著式振動器
頻率 50HZ 頻率 150HZ
振幅 2.5mm 振幅 0.8mm
振動時間 >120秒 振動時間 30-40秒
激振力 10KN 激振力 12KN
功率 1.5KW 功率 1.5KW
裝卸一台所需時間 >4分鐘 裝卸一台所需時間 30秒左右
重量 37Kg 重量 19Kg

綜合上表,高頻附著式振動器的平時工作效率是傳統附著式振動器的8倍,由於高頻附著式振動器內部重要部件採用了進口原材料,故而降低了高頻附著式振動器的易損率和發熱係數,從而大大提高了電機的使用壽命。

注意事項

操作人員應嚴格按照安全規則進行操作,遵守相關的安全用電規定,須配備必要的安全用電防護工具。

電器專業技術人員進行故障檢修時,必須斷開變頻櫃電源10分鐘後,因為變頻機芯裡面有大量電容需要充分放電,及時檢修會造成電擊。

在變頻器啟動進行中嚴禁拔插連線振動器16A工業插頭,因為變頻器是採用軟啟動,在工作時,連線振動器會對振動器產生非常強的轉距和扭距,造成振動器損壞,另外對變頻器衝擊電流太大容易擊穿變頻器整流橋產生爆炸。

1.

操作人員應嚴格按照安全規則進行操作,遵守相關的安全用電規定,須配備必要的安全用電防護工具。

2.

電器專業技術人員進行故障檢修時,必須斷開變頻櫃電源10分鐘後,因為變頻機芯裡面有大量電容需要充分放電,及時檢修會造成電擊。

3.

在變頻器啟動進行中嚴禁拔插連線振動器16A工業插頭,因為變頻器是採用軟啟動,在工作時,連線振動器會對振動器產生非常強的轉距和扭距,造成振動器損壞,另外對變頻器衝擊電流太大容易擊穿變頻器整流橋產生爆炸。
