概述

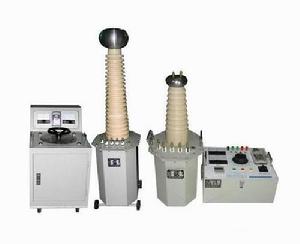

高壓耐壓儀具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用於電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。別稱
油式試驗變壓器、油式變、油浸式高壓試驗變壓器、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓試驗變
主要特點
◇ 採用軸對稱不等邊八角形外殼獨特結構方式；可輸出雙高壓。◇ 油箱內油麵低於油箱沿，避免了漏油現象。
◇ 接線柱在箱蓋上，避免了碰撞，提高了機械和電氣性能。
◇ 產品具有結構緊湊、電氣性能穩定，容量足、體積小、重量輕、使用和維護方便等特點。
技術參數
◆ 產品類型：交流、交直流、交串流級、交直流串級。◆ 輸入電壓：AC（0～200）V 或（0～400）V。
◆ 輸出電壓：AC（0～200） KV 或DC（0～280）KV。
◆ 容量範圍：0.5～200KVA。
◆額定電容量：1~400kVA；
容量選擇
標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9式中： Pn----標稱試驗變壓器容量（kVA）
Vn-----試驗變壓器的額定輸出高壓的有效值（kV）
K------安全係數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct-----被試品的電容量（PF）
ω----角頻率， ω=2πf， f----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的橋式或懸式絕緣子 幾十微法
簡單的分級套管 100 – 1000PF
電壓互感器 200 – 500PF
電力變壓器 < 1000kVA - 1000PF
> 1000kVA 1000 – 10000PF
高壓電力電纜和油浸紙絕緣 250 – 300PF/m
氣體絕緣 - 60PF/m
封閉變電站，SF6氣體絕緣 100 – 10000PF
對於不同的試驗電壓Vn，選擇不同的（適當的）安全係數K。以上列出不同的Vn所選用的K值供參考
Vn = 50–100kV K=4
Vn = 150–300kV K=3
Vn > 300kV K=2
工作原理
1、交流、交直流試驗變壓器： 將工頻電源輸入操作箱（或操作台），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓矽堆整流及電容濾波後可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。 2、帶抽頭試驗變壓器： 為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然後兩個繞組串接分別引出，原理示意圖 3、串級試驗變壓器： 為了得到更高電壓的試驗變壓器，也可採用串級的方法獲得更高的電壓。圖2為三級串級試驗變壓器的原理接線圖。其中三台變壓器的容量和電壓關係滿足：P1=2P2=3P3，U（總）=1U+2U+3U。配套產品
（根據客戶自身需求選購，非標配產品）1. 作業系統：
XC、系列操作箱：容量：1KVA – 5KVA 輸入電壓：0.22KV。
TC、系列操作台：容量：10KVA – 300KVA 輸入電壓：0.22KV、0.38KV。
2. 保護式數字微安表 MSA 。–
3. 阻容式交直流分壓器 RCF – 50、100、150、200KV。
4. 高壓直流放電棒 FZ – 70、140、210KV。
5. 高壓矽堆 2DL – 150、300、450KV。
6. 絕緣支架 50、100、200、300KV。
7. 高壓濾波電容 0.01uF – 0.1uF，40 – 100KV。
8. 均壓球。
9. 保護球隙 Q – 50、100、150、200、250、500。
10. 標準試油杯 400ml。
11. 介質油杯。
12. 摺疊式小推車 150、300型。
13. 水電阻。
14. 高壓驗電器 10KV 35KV。
15. 高壓定相器 10、35、110KV 220KV。
16. 各種萬用表、兆歐表及測試線。
試驗變壓器的容量選擇
標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9。式中： Pn----標稱試驗變壓器容量（KVA）。
Vn-----試驗變壓器的額定輸出高壓的有效值（KV）。
K-------安全係數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct------被試品的電容量（PF）。
ω----角頻率，ω=2πf，f-----試驗電源的頻率。
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的橋式或懸式絕緣子 幾十微法。
簡單的分級套管 100 – 1000PF。
電壓互感器 200 – 500PF。
電力變壓器 < 1000KVA - 1000PF> 1000KVA 1000 – 10000PF。
高壓電力電纜和油浸紙絕緣 250 – 300PF/m。
氣體絕緣 - 60PF/m。
封閉變電站，SF6氣體絕緣 100 – 10000PF。
對於不同的試驗電壓Vn，選擇不同的（適當的）安全係數K。以上列出不同的Vn所選用的K值供參考：
Vn = 50 – 100KV K=4 Vn = 150 – 300KV K=3 Vn > 300KV K=2。
