驗鈔器即驗鈔機,是一種檢驗鈔票真偽的機器。由於現金流通規模龐大,銀行出納櫃檯現金處理工作繁重,點鈔機已成為不可缺少的設備。

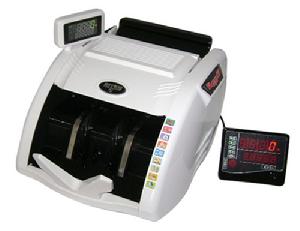

(圖)驗鈔器驗鈔器

驗鈔器即驗鈔機,是一種檢驗鈔票真偽的機器。由於現金流通規模龐大,銀行出納櫃檯現金處理工作繁重,點鈔機已成為不可缺少的設備。集計數和辨偽於一身,隨著印刷技術、複印技術和電子掃描技術的發展,偽鈔製造水平越來越高,必須不斷[1]提高點鈔機的辨偽性能。

定義

驗鈔器是由底板和能與底板閉合的蓋板組成,底板上有磁頭壓輪和能帶動鈔票在驗鈔器內前行的前送鈔輪、後送鈔輪及一個或一個以上的中送鈔輪,蓋板上有與之相對應的能鑑別鈔票真偽的磁頭和前壓鈔輪、後壓鈔輪及中壓鈔輪,其中的送鈔輪和壓鈔輪組成驗鈔器的傳動機構。驗鈔器工作時,傳動機構帶動鈔票在驗鈔器內運行。

結構原理

是由捻鈔、出鈔、接鈔、機架和電子電路等六部分組成。
捻鈔部分
主要由滑鈔板、送鈔舌、阻力橡皮、落鈔板、調節螺絲、捻鈔膠圈等組成。將要清點的鈔票逐張捻出是保證計數準確的前提。該機採用面出鈔連續分級的:捻鈔膠圈捻走處於表面的一張鈔票,下面的鈔票被阻力橡皮粘住,使表面的鈔票與下的鈔票分開,實現分張。這個過程不斷重複進行,直到捻完最後一張鈔票。
由於更換麻煩,捻鈔膠圈和阻力橡皮的磨損一直是困擾人們的兩大難題,要解決這個問題,不外是:1、提高使用壽命;2、更換方便。對捻鈔膠圈,我們可以採用加大外徑,在外圓中間開一圈凹槽,來提高捻鈔膠圈的耐磨性,並將膠圈軸向向截面改為鋸齒形,使膠圈齒面相對鈔票的接觸面加大,提高膠圈齒面對鈔票的附著力。對附圖橡皮,比較簡單方法是採用阻力橡皮快換結構,用手壓下滑鈔板的後端,可很容易取出阻力橡皮進行更換。
出鈔部分
主要由出鈔膠輪、出鈔對轉輪組成。其作用是出鈔膠圈以捻鈔膠圈兩倍的線速度把連續送過來先到的鈔票與後面的鈔票有效地分開,送往計數器與檢測感測器進行計數和辨偽。
鈔票離開捻鈔膠圈進入出鈔膠圈。TD系列點鈔機由於捻鈔軸與出鈔軸之間提距離(60mm)小於被清點鈔票的寬度(最大77mm),鈔票的剩餘寬度會導致捻鈔膠圈與鈔票間的相對摩擦,降低捻鈔膠圈的使用壽命。我所3EC系列點鈔機採用加寬出鈔與捻鈔軸之間距離的方式(出鈔軸與捻鈔軸之間距離為80mm)來避免這一系摩擦現象的發生。由於捻鈔軸與出鈔軸之間的距離加寬,為了確保鈔票從捻鈔輪順利運動到出鈔輪,增加了一對過輪,過輪外緣的線速度等於捻鈔膠圈外緣的線速度,出鈔膠圈外緣的線速度是捻鈔膠圈外緣線速度的兩倍。當出鈔膠圈外緣捻到鈔票後,鈔票即以原來速度的兩倍運動,這樣就將捻鈔膠圈的磨損轉移到過輪上,而過輪採用耐磨材料,國中證明,捻鈔膠圈的使用壽命提高了幾倍。
雖然增加一對過輪可以提高捻鈔膠圈的使用壽命,但隨之帶來的問題是成本增加,結構複雜,維修不方便。如果在不增加一對過輪的情況下,而採用的捻鈔軸上裝一個超越離合器(俗稱單向軸承),可起到相同的作用,原理如下:單向軸承裝在捻鈔傳動輪內,可以相對於捻鈔軸逆時針轉動。捻鈔時,捻鈔傳動輪順時針轉動,單向軸承不轉動,起傳遞動力的作用,當鈔票去到出鈔膠輪時,即以兩倍於原來的速度運動,在鈔票的拖動下,由於單向軸承的作用,捻鈔膠圈外緣以和鈔票相同的速度運動,鈔票和捻鈔膠圈間沒有相對滑動,因而可延長捻鈔膠圈的使用壽命。
接鈔部分
主要由接鈔爪輪、脫鈔板、擋鈔板等組成。
點驗後的鈔票一張張分別卡入接鈔爪輪的不同爪,由脫鈔板將鈔票取下並堆放整齊。飛鈔現象在點鈔機中比較常見,要解決這個問題,須注意三個方面:一是接鈔葉輪中心位置,二是葉爪形狀,三是葉輪轉速。
(1)接鈔葉輪中心位置的確定:接鈔葉輪中心應儘量靠近出鈔軸,當鈔票離開出鈔膠圈時,必須儘量卡入葉爪的深部,這樣就能保證鈔票不致因為卡入過淺而飛鈔。
(2)葉爪的形狀:曲線應使鈔票插入後有一個彎曲變形,鈔票變形越大則越不易脫出。
(3)葉輪轉速:葉輪轉速越快則越易飛鈔,但太慢鈔票會撞擊葉爪底部。葉輪轉速與點鈔速度和葉爪數量有關。
傳動部分
傳動部分可採用單電機或雙電機驅動,由電動機通過傳動帶、傳動輪,將動力輸送給各傳動軸。採用雙電機驅動易於實現預置數功能。電機可採用交流或直流電機,由於電機和變壓器的重要較大,如採用直流電機配合開關電源,可大大減輕整機重量。
機架組件
實踐證明採用衝壓力邊板效果較好。採用這種設計的好處是機架的左、右邊板中相對應精度較高的部份可以採用同一模具一次加工完成,提高了機架的裝配精度,降低了成本,也為運動中的鈔票得到有效識別提供了所需的定位精度。
電子電路部分
由主控部分、感測器部件、驅燈組件、電源板等組成一個單片機控制的系統,通過多個接口把紫光、磁性、紅外穿透、計數信號引入主控器。把正常鈔票在正常清點中在各感測器接收到的信號進行統計取樣、識別,並暫存起來,作為檢測的依據。當清點紙幣時,把在各通道接口接收到的信號參數與原暫存起來的信號參數進行比較、判斷,若有明顯差異時、但立即送出報警信號並截停電機,同時送出對應的信號提示。

辨偽原理

辨偽是通過檢測人民幣的固有特性來分辨真假。點鈔機是機電一體化產品,涉及機械、電、光、磁等多個領域的知道,需要各方面互相配合。
螢光檢測
螢光檢測的工作原理是針對人民幣的紙質進行檢測。人民幣採用專用紙張製造(含85%以上的優質棉花),假鈔通常採用經漂白處理後的普通紙進行製造,經漂白處理後的紙張在紫外線(波長為365nm的藍光)的照射下會出現螢光反應(在紫外線的激發下衍射出波長為420-460nm的藍光),人民幣則沒有螢光反應。所以,用紫外光源對運動鈔票進行照射並同時用矽光電池檢測鈔票的螢光反映,可判別鈔票真假。為排除環境光對辨偽的干擾,必須在矽光電池的表面安裝一套透過波長與假鈔螢光反應波長一致的濾色片。
在螢光檢測中,需要注意兩個問題:1.檢測空間的遮光。外界光線進入檢測空間會造成誤報;2.紫外光源和光電池的防塵。在點鈔過程中有大量粉塵,這些粉塵粘附在光源表面會削弱檢測信號,造成漏報。
對第五版人民幣,可同時檢測螢光字(無色螢光油墨印刷,用另一矽光電池檢測,濾色片的透過波長和真鈔螢光反應波長一致)以提高辨偽效果。
磁性檢測
磁性檢測的工作原理是利用大面額真鈔(20、50、100元)的某些部位是用磁性油墨印刷,通過一組磁頭對運動鈔票的磁性進行檢測,通過電路對磁性進行分析,可辨別鈔票的真假。
在磁性檢測中,要求磁頭與鈔票摩擦良好。磁頭過高則衝擊信號大,造成誤報;磁頭過低則信號弱,造成漏報。通過控制磁頭的高度(由加工和裝配保證)和在磁頭上方裝壓鈔膠輪可滿足檢測需要。
人民幣的磁性檢測方法可分為四種:
(1)檢測有無磁性。市場上的點鈔機多採用此種方法,由於造容易,故此種方法偽鈔辨出率低。
(2)按磁性分布乾什麼檢測磁性。採用兩組或三組磁頭分路檢測磁性,辨偽水平可提高一個檔次,市場上部分點鈔機採用此種方法。
(3)檢測第五版人民幣金屬絲磁性。目前水平停留在檢測有無磁性。根據我們在示波器的觀測,金屬絲的磁性是很有規律的矩形波,且量值也很準確,由於很難仿製,在磁性檢測中如能利用這個特性,將大大提高辨偽水平。
(4)檢測第五版人民幣橫號碼磁性。目前水平停留在檢測有無磁性。由於橫號碼是一組帶有一定磁性的數字,如對橫號碼的磁性數量和大小進行檢測,辨偽水平可大大提高。
紅外穿透檢測
紅外穿透的工作原理是利用人民幣的紙張比較堅固、密度較高以及用凹印技術印刷的油墨厚度較高,因而對紅外信號的吸收能力較強來辨別鈔票的真假。人民幣的紙質特徵與假鈔的紙質特徵有一定的差異,用紅外信號對鈔票進行穿透檢測時,它們對紅外信號的吸收能力將會不同,利用這一原理,可以實現辨偽。需要注意的是,油墨的顏色與厚度同樣會造成紅外穿透能力的差異。因此,必須對紅外穿透檢測的信號進行數學運算和比較分析。
雷射檢測
用一定波長的紅外雷射照射第五版人民幣上的螢光字,會使螢光字產生一定波長的雷射,通過對此雷射的檢測可辨別鈔票的真假。由於仿製困難,故用於辨偽很準確。
防夾心檢測
所謂防夾心檢測就是在一疊鈔票里剔出不同面額的鈔票。根本不同面額的鈔票具有不同的特徵,如紙質、磁性、幅面大小等,可進行防夾心檢測。目前的點銷機只檢測鈔票的紙質、磁性的寬度尺寸,因此對於紙質、磁性和寬度相同或相近的鈔票如第四版1元和2元、5元和10元,第五版10元和20元很難區分,如果增加一組紅外管,同時檢測鈔票的長度,這個問題可以得到有效的解決。

工作電源與功率

 功率
點鈔機工作時所消耗的電能以瓦為計量單位。小型點鈔機和大型點鈔機功耗相差極大:如微型的只有幾瓦,而大型的能達到600-1000瓦。選購時請看清點鈔機銘牌上所標功率,以免造成浪費。
工作電源
工作電源即點鈔機工作時所使用的工作電源。當然國內的幾乎都是220V/50Hz的工作電源,有些進口點鈔機可能是110V的電源,或者為220V/60Hz的電源。所以選購時請注意對電源要求。

技術參數

 進接鈔容量
進接鈔容量是指清點鈔票時,點鈔機一次所接收最多多少張鈔票進入點鈔機和鈔票完全被清點以後點鈔機的接鈔箱所能容納最多多少張鈔票。一般情況下,進鈔和接鈔容量是相同的,但也有接鈔容量遠大於進鈔容量的點鈔機。因為這樣可以減少鈔票從接鈔箱取出的次數,提高工作效率。現有的點鈔機的接進鈔容量一般都是100-200張每次。
點鈔速度
點鈔速度就是指點鈔機點鈔的速度,一般定義為每分鐘點鈔機所點鈔票的數量既(張/分)。現在市面上點秒機的點鈔速度多在每分鐘1000張左右,這樣速度的點鈔機主要用於鈔票點數,適用於銀行、證券及商業等部門清點鈔票用,也可以清點類似紙幣的證券和紙張的數量。小型超市和其他單位可選用每分鐘600張左右的產品。
