馬達鐵芯模具

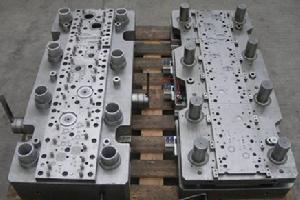

鐵芯作為電機製造的核心部件，在整個馬達裡面起到了舉足輕重的作用，因此，作為實現鐵芯批量生產的鐵芯模具，更是關鍵。 自動疊鉚鐵芯模具採用多工位級進方式，模具上安裝有氣缸、鉚接沖頭、穿片沖頭、壓入沖頭、整形環等部件，通過衝壓機控制臺設定所需疊鉚片數，給電磁閥信號，然後由電磁閥帶動氣缸運行，氣缸控制鉚接沖頭和穿片沖頭壓入的深度來達到鉚接與分片的作用，從而疊鉚出不同厚度的鐵芯。 根據不同電機的性能要求，還可以利用步進馬達和渦輪渦桿控制下模刀口旋轉，達到轉子扭矩（斜槽）的效果。

馬達鐵芯模具，英文對應名稱：MotorCoreDie , 鐵芯作為電機製造的核心部件，在整個馬達裡面起到了舉足輕重的作用，因此，作為實現鐵芯批量生產的鐵芯模具，更是關鍵。

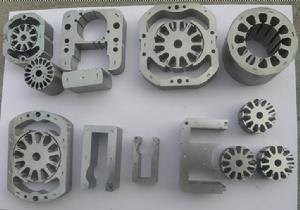

以往的鐵芯都是使用單沖模具或者連續模具衝壓製成散片，然後又通過鉚釘或者焊接的工藝，製作成所需要的厚度--鐵芯的材質一般採用矽鋼材料，單片的厚度有0.5mm、0.35mm、0.2mm等，這種工藝效率不高，使用人員也較多，因此逐漸被自動疊鉚鐵芯模具所替代，在這裡我就著重介紹一下自動疊鉚鐵芯模具的情況。　自動疊鉚鐵芯模具採用多工位級進方式，模具上安裝有氣缸、鉚接沖頭、穿片沖頭、壓入沖頭、整形環等部件，通過衝壓機控制臺設定所需疊鉚片數，給電磁閥

信號，然後由電磁閥帶動氣缸運行，氣缸控制鉚接沖頭和穿片沖頭壓入的深度來達到鉚接與分片的作用，從而疊鉚出不同厚度的鐵芯。　根據不同電機的性能要求，還可以利用步進馬達和渦輪渦桿控制下模刀口旋轉，達到轉子扭矩（斜槽）的效果。
