風量罩

風量罩

風量罩主要由三個部分構成:風量罩體、基座、PDA構成。風量罩體主要用於採集風量,將風匯集至基礎上的風速均勻器上。

工作原理

在風速均勻上裝有風壓感測器,感測器將風速的變化反應出,再根據基底的尺寸將風量計算出來。風量罩的顯示採用PDA,大螢幕液晶屏顯示直觀,直接可以得到風速風溫和風量的數據,可以設定記錄時間間隔進行連續的參數記錄,以便對數據進行分析。測量和記錄的數據被記錄在存儲卡上,不會丟失,可以通過計算機的串口將數據傳遞到PC機上以及做進一步的套用。

器械選擇

表3確認每一個器械和測量可用的單位。

表3:器械選擇顯示

螢幕顯示 器械 可用單位
只有壓力單位 壓力 in H2O,mm H2O,cm H2O,Pa,hPa,kPa,mm Hg,cm Hg,in Hg,
與流量單位 風量罩 l/s,m3/hr,m3/min,CFM
壓力單位與K係數和流量單位 散流器流量 l/s,m3/hr,m3/min,CFM
與流量單位 空氣流量探針流量 l/s,m3/hr,m3/min,CFM
與風速單位 皮托管流量 ft/min,m/s
與流量單位 皮托管流量 l/s,m3/hr,m3/min,CFM
與風速單位 皮托管風速 ft/min,m/s

速度矩陣 ft/min,m/s

使用範圍

集中空調系統中風口處的氣流比較複雜,測量工作難度較大。只有不能在分支管處測量,才在風口處測量,一般採用風口風量罩和風口風速法。

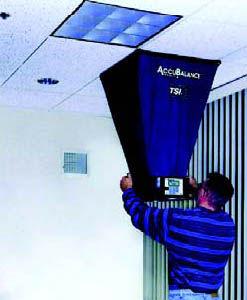

相對於風口風速法,風量罩能迅速準確地測量風口平均通風量,無論是安裝在天花板、牆壁或者地面上的送、回、排風口,配備相應的感測器都可以直接讀出風速、壓力和相對溫濕度,尤其適用於對於散流器式風口。使用時將罩口緊貼天花面,使風口整體完全包容,就可以直接讀取。

罩體尺寸與背壓補償

風量罩罩體與風口尺寸相差較大時會造成較大的測量誤差,所以需要用尺寸相近的罩體進行測量。根據待測風口的尺寸、面積,選擇與風口的面積較接近的風量罩罩體,且罩體的長邊長度不得超過風口的長邊長度的3倍;風口的面積不應小於罩體邊界面積的15%,選擇合適的罩體後,打開測量儀表,檢查儀表正常,使儀表的各項設定滿足使用要求;確定罩體的擺放位置來罩住風口,風口宜位於罩體的中間位置;保證無漏風,觀察儀表的顯示值,待顯示值趨於穩定後,讀取風量值,

當風口風量較大時,風量罩罩體和測量部分的節流對風口的阻力會增加造成風量下降較多,為了消除這部分的風口風量較少,需要進行背壓補償。依據讀取的風量值,考慮是否需要進行背壓補償,當風量值≤1500m3/h時,無需進行背壓補償,所讀風量值即為所測風口的風量值;當風量值>1500 m3/h時,使用背壓補償擋板進行背壓補償,讀取儀表顯示值即為所測的風口補償後風量值。

單一模式測試

1)當測試模式為“Single”時,按下“START”鍵,儀器開始測量,風量顯示區顯示“- - - -”。

2)風量值在8秒內穩定後,測試自動停止。風量顯示區顯示穩定後的風量值,風向圖示顯示穩定後的風量值的風向。

4)測試停止後,按“SAVE”鍵將本次測得風量值保存,“Cycle”自動加1。

注意:“Single”模式測試只有在測試停止後,進行測量值的手動保存。

平均模式測試

1)當測試模式為“RunAvg”時,按“START”鍵,儀器開始測量。

2)測試時間在2-8秒時,風量顯示區顯示“- - - -”,以後風量顯示區每隔1秒顯示一次風量值,風向圖示實時顯示。

注意:顯示的風量值是一個變化的風量平均值,該平均值的平均周期“AvgTime”由用戶設定,“AvgTime”值越大,測得風量值越穩定。

3)當自動保存設為開啟時,測試開始後按自動保存間隔“SaveTime”進行風量值保存,每保存一次“Cycle”自動加1;當自動保存設為關閉,測試過程中不對風量值進行保存。

4)該模式的測量的停止,需按“STOP”鍵。停止後風量顯示區顯示停止時風量值,風向圖示顯示停止時風量值的風向。

5)若對停止時的風量進行保存,可以按“SAVE”鍵將本次測得風量值保存,“Cycle”自動加1。

背壓補償模式測試

為了使測得風量值更接近於風量的真實值,減小由於風量罩對系統造成壓損而產生的測試誤差。建議在風量大於1500 m/h時採用背壓補償模式測試,

1)當測試模式為“B.Press”時,按下“START”鍵儀器開始測量,風量穩定後測試自動停止。

2)界面提示“打開背壓板”,手動把背壓板打開後,按下“START”鍵,儀器開始測試。

3)測試結束後儀器自動停止,顯示經過背壓補償後的風量值。

4)若對停止時的風量進行保存,可以按“SAVE”鍵將本次測得風量值保存,“Cycle”自動加1。
