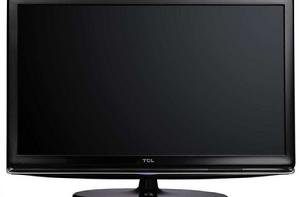

顯示器(display)通常也被稱為監視器。顯示器是屬於電腦的I/O設備,即輸入輸出設備。它是一種將一定的電子檔案通過特定的傳輸設備顯示到螢幕上再反射到人眼的顯示工具。

根據製造材料的不同,可分為:陰極射線管顯示器(CRT),等離子顯示器PDP,液晶顯示器LCD等等。

基本信息

工作原理

液晶即液態晶體,是一種很特殊的物質。它既像液體一樣能流動,又具有晶體的某些光學性質。液晶於1888年由奧地利植物學者Reinitzer發現,是一種介於固體與液體之間,具有規則性分子排列的有機化合物,液晶分子的排列有一定順序,且這種順序對外界條件,諸如溫度、電磁場的變化十分敏感。在電場的作用下,液晶分子的排列會發生變化,從而影響到它的光學性質,這種現象稱為電光效應。

通常在兩片玻璃基板上裝有配向膜,液晶會沿著溝槽配向,由於玻璃基板配向溝槽偏離90°,液晶中的分子在同一平面內就像百葉窗一樣一條一條整齊排列,而分子的向列從一個液面到另一個液面過渡時會逐漸扭轉90°,也就是說兩層分子的排列的相位相差90°。一般最常用的液晶型式為向列(nem 不同種類的顯示器 atic)液晶,分子形狀為細長棒形,長寬約1-10nm(1nm=10Am),在不同電流電場作用下,液晶分子會做規則旋轉90度排列,產生透光度的差別,如此在電源開和關的作用下產生明暗的區別,以此原理控制每個像素,便可構成所需圖像。

常見種類

從早期的黑白世界到色彩世界,顯示器走過了漫長而艱辛的歷程,隨著顯示器技術的不斷發展,顯示器的分類也越來越明細,LED顯示屏的工廠主要分布在深圳有500多家,其中40%主要是提供加工服務,還有小作坊式生產,也有像一批以品質和研發為主的生產企業。

CRT

是一種使用陰極射線管(Cathode Ray Tube)的顯示器,陰極射線管主要有五部分組成:電子槍(Electron Gun),偏轉線圈(Deflection coils),蔭罩(Shadow mask),螢光粉層(Phosphor)及玻璃外殼。它是套用最廣泛的顯示器之一,CRT純平顯示器具有可視角度大、無壞點、色彩還原度高、色度均勻、可調節的多解析度模式、回響時間極短等LCD顯示器難以超過的優點。按照不同的標準,CRT顯示器可劃分為不同的類型。

顯像管的尺寸一般所指的是顯像管的對角線的尺寸,是指顯像管的大小,不是它的顯示面積,但對於用戶來說,關心的還是他的可視面積,就是我們所能夠看到的顯像管的實際大小尺寸,單位都是指英寸。一般來說,15英寸顯示器,其可視面積一般為13.8英寸,17英寸的顯示器,其可視面積一般為16英寸,19英寸的顯示器,其可視面積一般為18英寸。

關於筆記本電腦與液晶顯示器,以往的筆記本電腦中都是採用8英寸(對角線)固定大小的LCD顯示器,基於TFT技術的桌面系統LCD能夠支持14到18英寸的顯示面板。因為生產廠商是按照實際可視區域的大小來測定LCD的尺寸,而非像CRT那樣由顯像管的大小決定,所以一般情況下,15英寸LCD的大小就相當於傳統的17英寸彩顯的大小。

CRT顯示器的調控方式從早期的模擬調節到數字調節,再到OSD調節走過了一條極其漫長的道路。

模擬調節是在顯示器外部設定一排調節按鈕,來手動調節亮度、對比度等一些技術參數。由於此調節所能達到的功效有限,不具備視頻模式功能。另外,模擬器件較多,出現故障的機率較大,而且可調節的內容極少,所以已銷聲匿跡。

數字調節是在顯示器內部加入專用微處理器,操作更精確,能夠記憶顯示模式,而且其使用的多是微觸式按鈕,壽命長故障率低,這種調節方式曾紅極一時。

OSD調節嚴格來說,應算是數控方式的一種。它能以量化的方式將調節方式直觀地反映到螢幕上,很容易上手。OSD的出現,使顯示器得調節方式有了一個新台階。市場上的主流產品大多採用此調節方式,同樣是OSD調節,有的產品採用單鍵飛梭,如美格的全系列產品,也有採用靜電感應按鍵來實現調節。

顯像管種類的不同

顯像管:它是顯示器生產技術變化最大的環節之一,同時也是衡量一款顯示器檔次高低的重要標準,按照顯像管表面平坦度的不同可分為球面管、平面直角管、柱面管、純平管。

球面管:從最早的綠顯、單顯到許多14英寸顯示器,基本上都是球面螢幕的產品,它的缺陷非常明顯,在水平和垂直方向上都是彎曲的。邊角失真現象嚴重,隨著觀察角度的改變,圖像會發生傾斜,此外這種螢幕非常容易引起光線的反射,這樣會降低對比度,對人眼的刺激較大,這種顯像管退出市場只是早晚的事。

平面直角顯像管:這種顯像管誕生於1994年,由於採用了擴張技術,因此曲率相對於球面顯像管較小,從而減小了球面螢幕上特別是四角的失真和反光現象,配合螢幕塗層等新技術的採用,顯示器的質量有較大提高。一般情況下,其曲率半徑大於2000毫米,四個角都是直角,大部分主流產品仍採用這種顯像管。

柱面管:這是剛推出不久的一種顯像管,柱面顯像管採用柵式蔭罩板,在垂直方向上已不存在任何彎曲,在水平方向上還略有一點弧度,但比普通顯像管平整了許多,就常見的柱面管而言又可分為單槍三束和三槍三束管。

純平面顯像管:顯示器的純平化無疑是CRT彩顯今後發展的主題,這種顯像管在水平和垂直方向上均實現了真正的平面,使人眼在觀看時的聚焦範圍增大,失真反光都被減少到了最低限度,因此看起來更加逼真舒服。

LCD

LCD顯示器即液晶顯示器,優點是機身薄,占地小,輻射小,給人以一種健康產品的形象。但液晶顯示屏不一定可以保護到眼睛,這需要看各人使用計算機的習慣。

LCD液晶顯示器的工作原理,在顯示器內部有很多液晶粒子,它們有規律的排列成一定的形狀,並且它們的每一面的顏色都不同分為:紅色,綠色,藍色。這三原色能還原成任意的其他顏色,當顯示器收到電腦的顯示數據的時候會控制每個液晶粒子轉動到不同顏色的面,來組合成不同的顏色和圖像。也因為這樣液晶顯示屏的缺點是色彩不夠艷,可視角度不高等。

LED

LED顯示屏(LED panel):LED就是light emitting diode,發光二極體的英文縮寫,簡稱LED。它是一種通過控制半導體發光二極體的顯示方式,用來顯示文字、圖形、圖像、動畫、行情、視頻、錄像信號等各種信息的顯示螢幕。

LED的技術進步是擴大市場需求及套用的最大推動力。最初,LED只是作為微型指示燈,在計算機、音響和錄像機等高檔設備中套用,隨著大規模積體電路和計算機技術的不斷進步,LED顯示器正在迅速崛起,逐漸擴展到證券行情股票機、數位相機、PDA以及手機領域。

LED顯示器集微電子技術、計算機技術、信息處理於一體,以其色彩鮮艷、動態範圍廣、亮度高、壽命長、工作穩定可靠等優點,成為最具優勢的新一代顯示媒體,LED顯示器已廣泛套用於大型廣場、商業廣告、體育場館、信息傳播、新聞發布、證券交易等,可以滿足不同環境的需要。

LED結構及分類:

通過發光二極體晶片的適當連線(包括串聯和並聯)和適當的光學結構。可構成發光顯示器的發光段或發光點。由這些發光段或發光點可以組成數碼管、符號管、米字管、矩陣管、電平顯示器管等等。通常把數碼管、符號管、米字管共稱筆畫顯示器,而把筆畫顯示器和矩陣管統稱為字元顯示器。

結構:

基本的半導體數碼管是由七個條狀發光二極體晶片排列而成的。可實現0~9的顯示。其具體結構有“反射罩式”、“條形七段式”及“單片集成式多位數字式”等。

1、反射罩式數碼管一般用白色塑膠做成帶反射腔的七段式外殼,將單個LED貼在與反射罩的七個反射腔互相對位的印刷電路板上,每個反射腔底部的中心位置就是LED晶片。在裝反射罩前,用壓焊方法在晶片和印刷電路上相應金屬條之間連好φ30μm的矽鋁絲或金屬引線,在反射罩內滴入環氧樹脂,再把帶有晶片的印刷電路板與反射罩對位粘合,然後固化。

反射罩式數碼管的封裝方式有空封和實封兩種。實封方式採用散射劑和染料的環氧樹脂,較多地用於一位或雙位器件。空封方式是在上方蓋上濾波片和勻光膜,為提高器件的可靠性,必須在晶片和底板上塗以透明絕緣膠,這還可以提高光效率。這種方式一般用於四位以上的數字顯示(或符號顯示)。

2、條形七段式數碼管屬於混合封裝形式。它是把做好管芯的磷化鎵或磷化鎵圓片,劃成內含一隻或數隻LED發光條,然後把同樣的七條粘在日字形“可伐”框上,用壓焊工藝連好內引線,再用環氧樹脂包封起來。

3、單片集成式多位數字顯示器是在發光材料基片上(大圓片),利用積體電路工藝製作出大量七段數字顯示圖形,通過劃片把合格晶片選出,對位貼在印刷電路板上,用壓焊工藝引出引線,再在上面蓋上“魚眼透鏡”外殼。它們適用於小型數字儀表中。

4、符號管、米字管的製作方式與數碼管類似。

5、矩陣管(發光二極體點陣)也可採用類似於單片集成式多位數字顯示器工藝方法製作。

分類:

1、按字高分:筆畫顯示器字高最小有1mm(單片集成式多位數碼管字高一般在2~3mm)。其他類型筆畫顯示器最高可達12.7mm(0.5英寸)甚至達數百mm;

2、按顏色分有紅、橙、黃、綠等數種;

3、按結構分,有反射罩式、單條七段式及單片集成式;

4、從各發光段電極連線方式分有共陽極和共陰極兩種。

參數:

由於LED顯示器是以LED為基礎的,所以它的光、電特性及極限參數意義大部分與發光二極體的相同。但由於LED顯示器內含多個發光二極體,所以需有如下特殊參數:

1、發光強度比:由於數碼管各段在同樣的驅動電壓時,各段正向電流不相同,所以各段發光強度不同。所有段的發光強度值中最大值與最小值之比為發光強度比。比值可以在1.5~2.3間,最大不能超過2.5。

2、脈衝正向電流:若筆畫顯示器每段典型正向直流工作電流為IF,則在脈衝下,正向電流可以遠大於IF。脈衝占空比越小,脈衝正向電流可以越大。

3D

3D顯示器一直被公認為顯示技術發展的終極夢想,多年來有許多企業和研究機構從事這方面的研究。日本、歐美、韓國等已開發國家和地區早於20世紀80年代就紛紛涉足立體顯示技術的研發,於90年代開始陸續獲得不同程度的研究成果,現已開發出需佩戴立體眼鏡和不需佩戴立體眼鏡的兩大立體顯示技術體系。傳統的3D電影在熒幕上有兩組圖像(來源於在拍攝時的互成角度的兩台攝影機),觀眾必須戴上偏光鏡才能消除重影(讓一隻眼只受一組圖像),形成視差(parallax),產生立體感。

技術分類

利用自動立體顯示(AutoSterocopic)技術,即所謂的“真3D技術”。這種技術利用所謂的“視差柵欄”,使兩隻眼睛分別接受不同的圖像,來形成立體效果。平面顯示器要形成立體感的影像,必須至少提供兩組相位不同的圖像。其中,快門式3D技術和不閃式3D技術是如今顯示器中最常使用的兩種。

1、不閃式3D技術

不閃式3D的畫面是由左眼和右眼各讀出540條線後,倆眼的影像在大腦重合,所以大腦所認知的影像是1080條線。因此可以確定不閃式為全高清。

通過世界著名認證機關Intertek(德國)跟中國第三研究所客觀認可不閃式3D的解析度,垂直方向可讀出1080(左/右眼各觀看到540線),在佩戴3D眼鏡後可以清楚的觀看到全高清狀態下的3D。

不閃式優越性:

無閃爍,更健康(Flicker Free)

不閃式3D,畫面穩定,無閃爍感,眼睛更舒適,不頭暈.不閃式3D經國際權威機構檢測,閃爍幾乎是零。

不閃式通過TüV 的ISO 9241-307規格測試,獲得了不閃爍3D (3D Flicker free)認證。

高亮度,更明亮:度損失最小的偏光3D,色彩更好,電影更多細節、遊戲特效更震撼。

無輻射,更舒適的眼鏡:不閃式3D眼鏡不含電子元器件,無輻射。而且結構簡單,重量(25g左右)不足快門式3D眼鏡(80g以上)的1/2,更輕便

無重影,更逼真:不閃式3D技術的色彩損失是最小的,色彩顯示更為準確,更接近其原始值。鑒於眼鏡的透鏡本身幾乎沒有任何顏色,對用於偏振光系統的節目內容進行色彩糾正也更為容易。尤其是膚色,在一個偏振光系統中,看上去更為真實可信。

價格合理,性價比高:不閃式3D顯示器“等同於”普通顯示器,在不用購買及安裝昂貴GPU的狀態下即可進入3D世界,主機配置總價位層面上,比快門式3D便宜2~4倍,性價比高。

2、門式3D

快門式3D技術主要是通過提高畫面的快速刷新率(至少要達到120Hz)來實現3D效果,屬於主動式3D技術。當3D信號輸入到顯示設備(諸如顯示器、投影機等)後,120Hz的圖像便以幀序列的格式實現左右幀交替產生,通過紅外發射器將這些幀信號傳輸出去,負責接收的3D眼鏡在刷新同步實現左右眼觀看對應的圖像,並且保持與2D視像相同的幀數,觀眾的兩隻眼睛看到快速切換的不同畫面,並且在大腦中產生錯覺(攝像機拍攝不出來效果),便觀看到立體影像。

快門式缺點

1)眼鏡的問題,首先眼鏡是需要配備電池的,但是眼鏡必須要帶著才能欣賞電視節目,那么電池產生電流的同時發射出來的電磁波產生輻射,會誘發想不到的病變。

2)畫面閃爍的問題,3D眼鏡閃爍的問題,主要體現到主動快門式3D眼鏡,3D眼鏡左右兩側開閉的頻率均為50/60Hz,也就是說兩個鏡片每秒各要開合50/60次,即使是如此快速,用戶眼鏡仍然是可以感覺得到,如果長時間觀看,眼球的負擔將會增加。

3)亮度大大折扣,帶上這種加入黑膜的3D眼鏡以後,每隻眼睛實際上只能得到一半的光,因此主動式快門看出去,就好像戴了墨鏡看電視一樣,並且眼鏡很容易疲勞。

等離子

PDP(Plasma Display Panel,等離子顯示器)是採用了近幾年來高速發展的等離子平面螢幕技術的新一代顯示設備。

成像原理:等離子顯示技術的成像原理是在顯示屏上排列上千個密封的小低壓氣體室,通過電流激發使其發出肉眼看不見的紫外光,然後紫外光碰擊後面玻璃上的紅、綠、藍3色螢光體發出肉眼能看到的可見光,以此成像。

等離子顯示器的優越性:厚度薄、解析度高、占用空間少且可作為家中的壁掛電視使用,代表了未來電腦顯示器的發展趨勢。

等離子顯示器的特點:

1、亮度、高對比度

等離子顯示器具有高亮度和高對比度,對比度達到500;1,完成能滿足眼睛需求;亮度也很高,所以其色彩還原性非常好。

2、純平面圖像無扭曲

等離子顯示器的RGB發光柵格在平面中呈均勻分布,這樣就使得圖像即使在邊緣也沒有扭曲的現象發生。而在純平CRT顯示器中,由於在邊緣的掃描速度不均勻,很難控制到不失真的水平。

3、超薄設計、超寬視角

由於等離子技術顯示原理的關係,使其整機厚度大大低於傳統的CRT顯示器,與LCD相比也相差不大,而且能夠多位置安放。用戶可根據個人喜好,將等離子顯示器掛在牆上或擺在桌上,大大節省了房間,及整潔、美觀又時尚。

4、具有齊全的輸入接口

為配合接駁各種信號源,等離子顯示器具備了DVD分量接口、標準VGA/SVGA接口、S端子、HDTV分量接口(Y、Pr、Pb)等,可接收電源、VCD、DVD、HDTV和電腦等各種信號的輸出。

5、環保無輻射

等離子顯示器一般在結構設計上採用了良好的電磁禁止措施,其螢幕前置環境也能起到電磁禁止和防止紅外輻射的作用,對眼睛幾乎沒有傷害,具有良好的環境特性。

等離子顯示器比傳統的CRT顯示器具有更高的技術優勢,主要表現以下幾個方面:

1、離子顯示器的體積小、重量輕、無輻射;

2、於等離子各個發射單元的結構完全相同,因此不會出現顯像管常見的圖像的集合變形;

3、離子螢幕亮度非常均勻,沒有亮區和暗區;而傳統顯像管的螢幕中心總是比四周亮度要高一些;

4、離子不會受磁場的影響,具有更好的環境適應能力;

5、離子螢幕不存在聚集的問題。因此,顯像管某些區域因聚焦不良或年月日已久開始散焦的問題得以解決,不會產生顯像管的色彩漂移現象;

6、面平直使大螢幕邊角處的失真和顏色純度變化得到徹底改善,高亮度、大視角、全彩色和高對比度,是等離子圖像更加清晰,色彩更加鮮艷,效果更加理想,令傳統CRT顯示器嘆為觀止。

等離子顯示器比傳統的LCD顯示器具有更高的技術優勢,主要表現以下幾個方面:

1、離子顯示亮度高,因此可在明亮的環境之下欣賞大幅畫面的影像;

2、彩還原性好,灰度豐富,能夠提供格外亮麗、均勻平滑的畫面;

3、迅速變化的畫面回響速度快,此外,等離子平而薄的外形也使得其優勢更加明顯。

組成電路

視頻放大電路:可以分為預視放和視放輸出兩部分。預視放從信號接口中接收顯示卡送來。的R、G、B三基色視頻信號,對之進行放大,以便驅動視放輸出級。視放輸出級是功率放:大級,把預視放級送來的視頻信號放大到足夠的功率,驅動顯像管陰極,調製陰極發射電子束的強弱,電子束轟擊螢光屏後,就完成了電一光轉換的功能,配合掃描就可顯示圖像。

通常這部分電路還具備對比度控制、行場消隱、白平衡調節等功能。

場掃描電路:包括場振盪和場輸出兩部分。場振盪電路在同步信號的同步下,形成場頻鋸齒波,鋸齒波再由場輸出電路功率放大後加至場偏轉線圈,形成掃描電流。

場幅和場中心調節的功能也是在場掃描電路中實現的,此外還輸出場頻鋸齒波到枕形校正電路,以校正水平枕形失真。

行掃描電路:包括行振盪、行輸出、高壓電路、枕校電路等幾部分。

行振盪電路在行同步信號的作用下,輸出周期矩形脈衝,該矩形脈衝驅動行輸出電路,使之在行偏轉線圈中產生掃描電流。

高壓電路對行掃描逆程期間產生的幅值很高的回掃脈衝進行變壓、然後整流濾波得到多路電壓輸出,其中GI為顯像管柵極電壓,SCREEN為加速級電壓、FOCUS為聚焦極電壓。H.V為陽極高壓。

行中心、行幅調整功能的實現也包括在行掃描電路中。

開關電源:一般都為變壓器藕合式,有多路電壓輸出。

模式識別與控制電路:該電路的作用是根據顯示卡送來的行場同步信號的特徵判別當前是哪一種顯示模式,並依此對行掃描和場掃描電路進行控制,以消除模式轉換對電路工作狀態造成的影響,如改變行振盪、場振盪電路的自由振盪頻率,調整行幅、場幅,改變行輸出級的工作電壓等。

主要套用

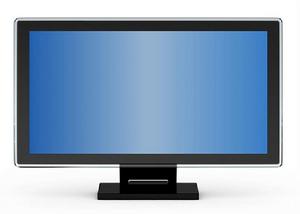

不同種類的顯示器 不同種類的顯示器

顯示器的概念還沒有統一的說法,但對其認識卻大都相同,顧名思義它應該是將一定的電子檔案通過特定的傳輸設備顯示到螢幕上再 反射到人眼的一種顯示工具。

從廣義上講,街頭隨處可見的大螢幕、電視機、BSV液晶拼接的螢光屏、手機和快譯通等的顯示屏都算是顯示器的範疇,一般指與電腦主機相連的顯示設備。

它的套用非常廣泛,大到衛星監測,小至看VCD,可以說在現代社會裡,它的身影無處不在,其結構一般為圓型底座加機身,隨著彩顯技術的不斷發展,出現了一些其他形狀的顯示器,但套用不多。

作為一個經常接觸電腦的人來說,顯示器則必須是他要長期面對的,每個人都會有這種感覺,當長時間看一件物體時,眼睛就會感覺特疲勞,顯示器也一樣,由於它是通過一系列的電路設計從而產生影像,所以它必定會產生輻射,對人眼的傷害也就更大。

人們常說電腦直接影響人體健康的三要素是鍵盤、滑鼠、顯示器。傳統的一字型鍵盤在使用時要求雙手放在字母中間位置,所以使用者不得不緊縮肩膀,懸臂夾緊手臂,使用起來易疲勞,長期使用易造成傷害,滑鼠也差不多是這樣,聰明的商家看準了這一點,陸續推出了各種人體工學鍵盤與滑鼠,極受歡迎。

技術參數

可視面積

液晶顯示器所標示的尺寸就是實際可以使用的螢幕範圍一致。例如,一個15.1英寸的液晶顯示器約等於17英寸CRT螢幕的可視範圍。

可視角度

液晶顯示器的可視角度左右對稱,而上下則不一定對稱。當背光源的入射光通過偏光板、液晶及取向膜後,輸出光便具備了特定的方向特性,也就是說,大多數從螢幕射出的光具備了垂直方向。假如從一個非常斜的角度觀看一個全白的畫面,可能會看到黑色或是色彩失真。一般來說,上下角度要小於或等於左右角度。如果可視角度為左右80度,表示在始於螢幕法線80度的位置時可以清晰地看見螢幕圖像。但是,由於人的視力範圍不同,如果沒有站在最佳的可視角度內,所看到的顏色和亮度將會有誤差。市場上,大部分液晶顯示器的可視角度都在160度左右。而隨著科技的發展,有些廠商就開發出各種廣視角技術,試圖改善液晶顯示器的視角特性。

點距

常問到液晶顯示器的點距是多大,但是多數人並不知道這個數值是如何得到的。一般14英寸LCD的可視面積為285.7mm×214.3mm,它的最大解析度為1024×768,那么點距就等於:可視寬度/水平像素(或者可視高度/垂直像素).。

色彩度

LCD重要的當然是的色彩表現度。我們知道自然界的任何一種色彩都是由紅、綠、藍三種基本色組成的。LCD面板上是由1024×768個像素點組成顯像的,每個獨立的像素色彩是由紅、綠、藍(R、G、B)三種基本色來控制。大部分廠商生產出來的液晶顯示器,每個基本色(R、G、B)達到6位,即64種表現度.。也有不少廠商使用了所謂的FRC(Frame Rate Control)技術以仿真的方式來表現出全彩的畫面,也就是每個基本色(R、G、B)能達到8位,即256種表現度.

對比值

對比值是定義最大亮度值(全白)除以最小亮度值(全黑)的比值。CRT顯示器的對比值通常高達500:1,以致在CRT顯示器上呈現真正全黑的畫面是很容易的。但對LCD來說就不是很容易了,由冷陰極射線管所構成的背光源是很難去做快速地開關動作,因此背光源始終處於點亮的狀態。為了要得到全黑畫面,液晶模組必須完全把由背光源而來的光完全阻擋,但在物理特性上,這些組件並無法完全達到這樣的要求,總是會有一些漏光發生。一般來說,人眼可以接受的對比值約為 250:1。

亮度值

液晶顯示器的最大亮度,通常由冷陰極射線管(背光源)來決定,亮度值一般都在200~250 cd/m2間。液晶顯示器的亮度略低,會覺得螢幕發暗。通過多年的經驗積累,如今市場上液晶顯示器的亮度普遍都為250cd/m2,超過24英寸的顯示器則要稍高,但也基本維持在300~400 cd/m2間,雖然技術上可以達到更高亮度,但是這並不代表亮度值越高越好,因為太高亮度的顯示器有可能使觀看者眼睛受傷。

回響時間

回響時間是指液晶顯示器各像素點對輸入信號反應的速度,此值當然是越小越好。如果回響時間太長了,就有可能使液晶顯示器在顯示動態圖像時,有尾影拖曳的感覺。一般的液晶顯示器的回響時間在5~10ms之間,而一線品牌的產品中,普遍達到了5ms以下的回響時間,基本避免了尾影拖曳問題產生。

掃描方式

指的是顯像管中的電子槍對螢幕的掃描方式。

發展趨勢

(1)主流顯示尺寸的增大。

(2)液晶顯示器的快速發展。

(3)消費環保意識的增強。在注重顯示效果的同時,還在意其它的安全認證。

維護保養

LCD型

1、避免螢幕內部燒壞CRT顯示器能夠因為長期工作而燒壞,對於LCD也如此,所以一定要注意,如果在不用的時候,一定要關閉顯示器,或者降低顯示器的顯示亮度,否則時間長了,就會導致內部燒壞或者老化。這種損壞一旦發生就是永久性的,無法挽回。另外,如果長時間地連續顯示一種固定的內容,就有可能導致某些LCD像素過熱,進而造成內部燒壞。

2、注意保持濕度一般濕度保持在30%~80%之間,顯示器都能正常工作,但一旦室內濕度高於80%後,顯示器內部就會產生結露現象。其內部的電源變壓器和其它線圈受潮後也易產生漏電,甚至有可能造成連線短路;而顯示器的高壓部位則極易產生放電現象;機內元器件容易生鏽、腐蝕,嚴重時會使電路板發生短路。因此,LCD顯示器必須注意防潮,長時間不用的顯示器,可以定期通電工作一段時間,讓顯示器工作時產生的熱量將機內的潮氣驅趕出去。

還有,不要讓任何具有濕氣性質的東西進入LCD。發現有霧氣,要用軟布將其輕輕地擦去,然後才能打開電源。如果濕份已經進入LCD了,就必須將LCD放置到較溫暖的地方,以便讓其中的水分和有機化物蒸發掉。對含有濕度的LCD加電,能夠導致液晶電極腐蝕,進而造成永久性損壞。

3、正確地清潔顯示屏表面如果發現顯示屏表面有污跡,可用沾有少許水的軟布輕輕地將其擦去,不要將水直接灑到顯示屏表面上,水進入LCD將導致螢幕短路。

4、避免衝擊LCD螢幕十分脆弱,所以要避免強烈的衝擊和振動,LCD中含有很多玻璃的和靈敏的電氣元件,掉落到地板上或者其他類似的強列打擊會導致LCD螢幕以及其它一些單元的損壞。還要注意不要對LCD顯示表面施加壓力。

5、請勿私自動手有一個規則就是:永遠也不要拆卸LCD。即使在關閉了很長時間以後,背景照明組件中的CFL換流器依舊可能帶有大約1000V的高壓,這種高壓能夠導致嚴重的人身傷害。所以永遠也不要企圖拆卸或者更改LCD顯示屏,以免遭遇高壓。未經許可的維修和變更會導致顯示屏暫時甚至永久不能工作。

CRT型

1、防高溫:顯像管作為顯示器的散熱大戶,高溫會大大縮短顯示器的壽命,其它元器件也會加速老化, 么CRT顯示器擺放在一個通風環境比較好的地方,最好把顯示器放置在有空調的房間中,或電風扇吹一吹,以延長顯示器的使用壽命。

2、防潮:濕度對顯示器壽命的影響非常大,環境濕度最好保持在30%-80%之間,當濕度超過80%的時,顯示器內部就會產生結露現象,電源變壓器和其它線圈受潮後產生漏電,高壓包在濕度過高的情況下極易產生放電現象,機內其它元器件受潮還可能會生鏽、腐蝕、嚴重時會使電路板發生短路。當濕度低於30%的時候,會使顯示器機械摩擦部分產生靜電干擾,內部元器件尤其是高壓包被靜電破壞的可能性增大,因此,顯示器長時間不用要定期通電工作一段時間將機內的潮氣驅去。

3、防強光:強光的照射下,機身容易老化變黃,顯像管螢光粉加速老化,降低發光效率,導致使用時不得不把顯示器的亮度、對比度調節得很高,結果進一步加速顯象管燈絲和螢光粉的老化,使顯示器的壽命大大縮短。因此,不要把顯示器擺放在日光照射較強或光線必經的地方,最好把顯示器擺放在日光照射較弱或沒有光照的地方;或者在光線必經的地方,掛塊深色的布減輕光照強度。

4、防塵:由於CRT顯示器內的高壓(l0kV~30kV)極易吸引空氣中的塵埃粒子,顯示器內部的印刷電路板就會吸附很多灰塵,影響電子元器件的散熱,溫度過高就會產生漏電現象而燒壞元件,而且灰塵還能吸收水分,腐蝕顯示器內部的電子線路。因此,平時使用時應把顯示器放置在乾淨清潔的環境中,應該給顯示器做一個專用的防塵罩,每次用完後應及時用防塵罩罩上。

5、防磁:CRT顯示器長期暴露在磁場中可能會磁化或損壞。電視、日光燈、電冰櫃、電風扇等家用電器的周圍會產生磁場,電磁過多會使顯示器的顏色畫面產生失真,平時使用時應把顯示器放在離其它電磁場較遠的地方,定期使用顯示器上的消磁按鈕進行消磁。

6、其他:

1)移動顯示器時,要將電源線和信號電纜線拔掉,而插拔電源線和信號電纜時,應先關機。

2)調節顯示器面板上的功能旋鈕時,要緩慢穩妥,不可猛轉硬轉,以防損壞旋鈕。

3)示器應插在帶保險絲的插座,最好配一個不間斷電源。

4)要在顯示器上堆放雜物。

5)示器顯示內容如經常長時間不變,最好使用螢幕保護程式。

6)幕突然無顯示可能是行頻過低,電源電壓過高顯示器會發生高壓保護,必須立刻關機,等過幾分鐘電壓穩定後再開機,才能重新工作。

7)用中,適當降低亮度減緩燈絲和螢光粉老化的速度,不宜用太高的刷新頻率,以延長顯示器的使用壽命。

8)裝一塊輻射防護裝置,質量好能防止90%以上的電磁場輻射,並能加強顯示器的對比度、增強顯示的清晰度,還能消除靜電和眩光,吸收紫外光,不僅能保護人體健康,對顯示器也有好處。

9)要在顯示器前吸菸,香菸中的焦油物質將會對顯示器塗層有傷害。

10)經常開關機,開關機的高電壓變動對顯示器的壽命有很大影響。

11)經常用手指觸控螢幕幕。

清潔

彩顯的維護分為機外和機內兩部分。機外清潔主要是擦拭顯示螢幕表面,機內清潔則需要打開顯示器外殼。

外清潔

外清潔彩顯螢幕表面的防眩光、防靜電塗了一層極薄的化學物質塗層,平時清除顯示器螢幕上的灰 塵時,切記應關閉顯示器的電源,拔下顯示電源線和信號電纜線,用柔軟的乾布小心地從螢幕中心向外擦拭,擦拭的方法應從螢幕內圈向外呈放射狀輕輕地擦拭,如果螢幕表面較髒,可以用少量的水濕潤脫脂棉或鏡頭紙擦拭,千萬不能用酒精之類的化學溶液擦拭。除顯示屏以外,也要常用毛刷經常擦除顯示器機殼上的灰塵與污垢,儘量不要用沾水的濕布抹擦。

內清潔

內清潔清除其內部的灰塵,必須請專業人員操作,不要私自打開顯示器後蓋,顯示器前若斷電時間不長,在顯像管前部石墨層和高壓帽上還會有殘餘高壓,那么此高壓提供的能量足以傷人,請用厚膠導線短接顯示器電路板邊緣金屬板和高壓帽內側,釋放殘餘電荷 ,以免產生嚴重後果。為顯示器內部除塵時請先斷開顯示器電源,用十字螺絲刀擰下顯示器四角的螺絲,向後取下顯示器後蓋。先用油漆刷為顯示器打掃衛生,除塵重點部位是顯像管、高壓包和顯像管尾部電路板。另外顯像管是玻璃器件,小心損壞,顯示器的視放電路板插在顯像管尾部管座上,有些視放電路板插頭與顯像管尾部管座粘接在一起,強行扳下有可能損壞顯像管,請操作時注意。

故障維修

電腦的顯示器的故障分為軟故障和硬故障,當顯示器不能正常顯示時,應該先簡單的分析一下,故障出在哪裡,是軟體設定問題還是顯示器的內部電路壞了,然後再確定是否需要送修。按顯示器的故障分類有如下故障現象:

黑屏

當打開電腦後,過了幾分鐘後還沒有圖像出現。這時應該首先看看顯示器面板上的電源指示燈是否亮。如果不亮再檢查顯示器的電源插頭是否接好。如果電源線插接良好(要保證電源插座有電,可以換一個插孔試一下),並且電源開關是開著的,但顯示器指示燈不亮,這說明顯示器內部電路有故障,這時應該送專門的維修部門修理。

如果顯示器的電源指示燈亮,這時應該重新啟動電腦,並注意主機的指示燈是否閃亮,主機里是否有“嘀”的一聲。如果有說明電腦已經正常啟動。這時應檢查顯示器與主機的信號線連線是否正常,和主機相連的15針D形插頭是否鬆動,插頭內的針是否有斷、歪、短等情況。如果連線正常,說明顯示器內部有故障,應送修。

節能型的顯示器會根據主機送來的行場同步信號自動工作在相應的狀態和模式,面板上的指示燈同時指示出相應的狀態。通常為橙色閃爍-關機或睡眠,橙色-掛起,黃色-等待,綠色-正常顯示。

當顯示器黑屏時,經過細心檢查不是主機的毛病時,這時最好不要連續或長時間的給顯示器加電,以免故障擴大。

花屏

通常是由於顯示器不支持主機送來的顯示模式,往往是高於顯示器的顯示模式,引起螢幕的圖像混亂,無法看清楚螢幕上的圖像和文字。如果是具有模式自動識別的顯示器,有可能是黑屏狀態,但這時面板下方指示燈為綠色。這時可以重新啟動電腦進入安全模式,把顯示模式改為640*480後,再次啟動電腦即可恢復。如果這種方法不行,可以在安全模式下把顯示卡驅動程式刪除,然後在正常模式下重新安裝顯示卡驅動即可。還有在顯示卡的顯存發生故障時會出現螢幕上固定位置顯示混亂,而其他地方卻顯示正常。也有個別的顯示卡損壞造成花屏的,但這種情況幾率很小。

缺色

比較明顯的是缺紅色或黃色,或藍色,也有可能是顏色混亂,但圖像細節清晰。這時顯示器看得時間稍微長一點,眼睛就很不舒服,有刺痛感。這時你可以在關機後,檢查一下你的顯示器和主機的連線插頭,看裡面的針是否有斷的,再檢查顯示卡是否鬆動,如果這些沒有問題,顯示器便可以送修了。

當螢幕整個出現紅色(R),綠色(G),藍(B)時,這時候一定是顯示器內部電路壞了。

白屏

出現白屏現象表示背光板能正常工作,首先判斷主機板能否正常工作,可按電源開關查看指示燈有無反應,如果指示燈可以變換顏色,表明主機板工作正常。

1、檢查主機板信號輸出到屏的連線線是否有接觸不良(可以替換連線線或屏);

2、檢查主機板各個工作點的電壓是否正常,特別是屏的供電電壓;

3、用示波器檢查行場信號和時鐘信號(由輸入到輸出);

4、換上以寫程式的通用板試機,如指示燈無反應或不亮,表明主機板工作不正常。

1)檢查主機板各工作點的電壓,要注意EPROM的電壓(4.8V左右),復位電壓(高電平或低電平,根據機型不同),CPU電壓,如出現電源短路,要細心查找短路位置,會有PCB板銅箔出現短路的可能;

2)查找CPU各腳與主機板的接觸是否良好;

3)檢查主機板晶片和CPU是否工作,可用示波器測量晶振是否起振;

4)必要時替換CPU或對CPU進行重新燒錄。

色塊

如果顯示器屏上有不規則的色塊,這時應該檢查在顯示器周圍是否有磁性物體,如收音機,手機,CD機,磁性螺絲刀等。還有注意顯示器與空調,冰櫃,洗衣機,電視機等家用電器不要靠的太近。

如果音箱不防磁,那就會引起顯示器磁化。如果是上述原因引起的,可以使用顯示器的手動消磁功能(Degauss)便可解決上述問題。如果顯示器沒有手動消磁,可以把顯示器關機30分鐘或更長時間,再開機一般即可解決。重複上述過程二到三次即可。

開機無信號

1、注意觀察,主機板燈亮不,CPU風扇轉不,電源風扇轉不。不報警估計主機板壞的可能大點;

2、免跳線主機板在CMOS里設定的CPU頻率不對,也可能引發不顯示故障。對此,只要清除CMOS即可予以解決;

3、記憶體條非氧化,把記憶體條取下來用橡皮擦一擦再插上去看看,一般的問題可以解決;

4、按緊主機板上的BIOS晶片,使之接插緊密;如果故障現象依舊則排除;

5、更換一個可靠的主機電源試一下;如果故障現象依舊,就是主機板的匯流排出問題,需要送修。

抖動

顯示器刷新頻率設定得太低:當顯示器的刷新頻率設定低於75Hz時,螢幕常會出現抖動、閃爍的現象,把刷新率適當調高,比如設定成高於85Hz,螢幕抖動的現象一般不會再出現。

電源變壓器離顯示器和機箱太近:電源變壓器工作時會造成較大的電磁干擾,從而造成螢幕抖動。所以,不要把電源變壓器放在離機箱和顯示器很近的地方。

劣質電源或電源設備已經老化:許多劣質電腦電源,易造成電腦的電路不暢或供電能力跟不上,當系統繁忙時,顯示器尤其會出現螢幕抖動的現象。另外,如果電腦的電源設備出現了老化,也容易造成相同的問題。

音箱放得離顯示器太近:音箱所產生的磁場效應會干擾顯示器的正常工作,使顯示器產生螢幕抖動和串色等磁干擾現象。

病毒引起:有些計算機病毒會擾亂螢幕顯示,比如:字元倒置、螢幕抖動、圖形翻轉顯示等。網上隨處可見的螢幕抖動腳本,就足以讓使用者在中招之後頭大如牛。

顯示卡問題:顯示器的顯示與顯示卡息息相關,電腦螢幕出現故障可以考慮是不是顯示卡方面的原因,如:顯示卡接觸不良。

選單設定

亮度:一般設定在60-80。過亮易造成眼睛疲勞,也使用螢光粉過早老化。

對比度:一般可設定在80-100。

刷新率:如果低於70HZ,將會感覺到閃爍,請將電腦的刷新率調高。刷新率即場頻,指每秒鐘重 復繪製畫面的次數,以HZ為單位。刷新率越高,畫面顯示越穩定,閃爍感就越小。一般人的眼睛對75HZ以上的刷新率基本感覺不到閃爍,85HZ以上則完全沒有閃爍感,所以VESA國際視頻協會將85HZ逐行掃描制定為無閃爍標準。普通彩色電視機的刷新率只有50HZ,電腦輸出到顯示器最低的刷新率是60HZ,建議使用85HZ或75HZ的刷新率。不要把刷新率設定在顯示器的最高極限應該略比其最高刷新率低一個檔次。因為當顯示器工作在極限狀態時,容易引起電路元件的老化而造成損壞。
