電蚊拍

電蚊拍

電蚊拍是一種小家電產品,電子高壓滅蚊手拍以其實用、方便、滅蚊(蒼蠅[雙翅目蠅科動物]或飛蛾等)效果好、無化學污染、安全衛生等優點,普遍受到人們的歡迎,已逐步成為夏日滅蟲不可缺少的工具,成為夏季暢銷的小家電產品。

基本信息

蚊拍簡介

1
電蚊拍主要使用4V可充電的高容量鉛酸電池或2.4v鎳氫/鎳鎘電池,也有用乾電池的。工作中,經升壓電路在雙層電網間產生1850V直流左右的高壓電(電流小於10毫安,對人畜無害),兩電網間的靜電場有較強的吸附力,當蚊蠅等害蟲接近電網時,能將它們吸入電網間,產生的短路電流隨即將其電斃。電蚊拍產生的高壓電還能釋放一定量的負氧離子,既可殺菌消毒,又能淨化空氣。

使用說明

工作原理

1
電蚊拍的電路主要由高頻振盪電路、三倍壓整流電路和高壓電擊網DW三部分組成。當按下電源開關SB時,由三極體VT和變壓器T構成的高頻振盪器通電工作,把3V直流電變成18kHz左右的高頻交流電,經T升壓到約800V(放電距離估測),再經二極體VD2~VD4、電容器C1~C3三倍壓整流升高到2500V左右,加到蚊拍的金屬網DW上。當蚊蠅觸及高壓電網時,蟲體造成電網短路,即會被電流、電弧殺灼或擊暈、擊斃。
電路中,發光二極體VD1和限流電阻器R1構成指示燈電路,用來指示電路通斷狀態及顯示電池電能的耗損情況。
電晶體VT選用2N5609型矽NPN中功率三極體,亦可用8050、9013型等常用三極體代替。VD1用φ3mm紅色發光二極體,VD2~VD4用1N4007型矽整流二極體。
R1~R3均用金屬膜電阻器。C1~C3一律用高壓電容器(大於2kv),SB用6mm×6mm立式微型輕觸開關。G用5號乾電池兩節串聯(配塑膠電池架)而成,電壓3V。
高頻變壓器T須自製:選用EE19型鐵氧體磁芯及配套塑膠骨架(六腳),L1用φ0.22mm漆包線繞22匝,L2用同號線繞8匝,L3用φ0.07mm漆包線繞2000匝左右。注意圖中黑點線頭,頭尾順序繞,繞組間饒1~2圈高壓絕緣膠帶。

使用方法

7

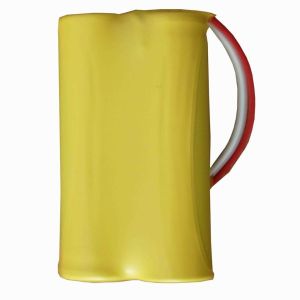

電蚊拍裝有4V可充電的高容量鉛酸蓄電池。每次充電8-15小時,可反覆充電400次,環保節能。充電完成拔動開關,可選擇是否帶照明燈下滅蚊,按下開關,即可滅蚊。
對於停在牆上或蚊帳上的蚊子,按下電源開關,此時紅燈亮,將稀網面對蚊子,輕輕靠近它,蚊子即被吸入兩電網間,隨即將其擊斃,稀網朝下,松下開關,蚊子即會掉落;對於在空中飛的蚊子,按下開關,稀面網對準它,揮動即可。
滅蒼蠅。因蒼蠅的靈敏度較高,使用時需掌握一定的技巧。
1、對於停在平面上的蒼蠅,手握滅蚊蠅拍,稀面網對著蒼蠅,輕輕地放置於距蒼蠅20--30公分的同一平面處,按下開關,紅燈亮後,對蒼蠅快速揮動,蒼蠅即被吸到兩電網間,持續電擊1-2秒,蒼蠅即被電死。
2、對於牆面上的蒼蠅,手握滅蚊蠅拍,稀面網對著蒼蠅,貼著牆面,放在距蒼蠅下面或側面20--30公分處,按下開關快速揮動,蒼蠅即被吸入兩電網間,持續電擊1--2秒,蒼蠅即被電死。
3、對於停在懸掛於空中繩子上的蒼蠅,手握滅蚊蠅拍,稀網面對著蒼蠅20--30公分處,按下開關,快速揮動,蒼蠅即被吸入兩電網間,持續電擊1--2秒,蒼蠅即被電死。
若蒼蠅掉到桌面上,可將稀面網朝下,使其置於稀面網的兩根金屬條之間,按下開關,輕輕移動,害蟲即被吸入網中,翻轉手柄,使稀面網朝上,即可揀起害蟲。無須用手揀。

主要功能

擊蚊效果特佳;美觀大方,質量可靠,適合居家、旅行、宿舍、野營,能有效把蚊蠅飛蟲擊斃。

產品特點

1. 三倍壓:電蚊拍採用首創三倍壓整流、電路,瞬間輸出電壓高達2500V,擊蚊效果特佳。
2. 不麻電:本拍可擊斃正在吸血的蚊子,而對人體無害,當手平摸,輕觸網面也無麻電感。
3. 不漏電:本拍有特殊的三層網面構成,蚊蠅極易入網,且不漏網。

注意事項

1. 擊蚊蠅時按下開關,揮動蚊拍,蚊蠅輕觸即擊斃。
2. 被擊斃於網面的蚊拍,請抖動網使其脫落,切勿用水沖洗,以防短路。
3. 氣候潮濕,蚊拍可能吸濕而無高壓或變低壓,擊斃效果下降,應及時使用電吹風吹乾或陽光下曬乾,蚊拍效果自動恢復。

工作原理

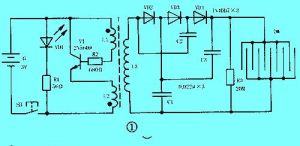

電蚊拍的電路如圖1所示,它主要由高頻振盪電路、三倍壓整流電路和高壓電擊網DW三部分組成。當按下電源開關SB時,由三極體VT和變壓器T構成的高頻振盪器通電工作,把3V直流電變成18kHz左右的高頻交流電,經T升壓到約800V(放電距離估測),再經二極體VD2~VD4、電容器C1~C3三倍壓整流升高到2500V左右,加到蚊拍的金屬網DW上。當蚊蠅觸及高壓電網時,蟲體造成電網短路,即會被電流、電弧殺灼或擊暈、擊斃。
電路中,發光二極體VD1和限流電阻器R1構成指示燈電路,用來指示電路通斷狀態及顯示電池電能的耗損情況。
電晶體VT選用2N5609型矽NPN中功率三極體,亦可用8050、9013型等常用三極體代替。VD1用φ3mm紅色發光二極體,VD2~VD4用1n4007型矽整流二極體。
R1~R3均用金屬膜電阻器。C1~C3一律用高壓電容器(大於2kv),SB用6mm×6mm立式微型輕觸開關。G用5號乾電池兩節串聯(配塑膠電池架)而成,電壓3V。
高頻變壓器T須自製:選用EE19型鐵氧體磁芯及配套塑膠骨架(六腳),L1用φ0.22mm漆包線繞22匝,L2用同號線繞8匝,L3用φ0.07mm漆包線繞2000匝左右。注意圖中黑點線頭,頭尾順序繞,繞組間饒1~2圈高壓絕緣膠帶。

產品推介

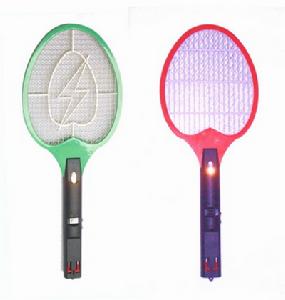

LED充電式電蚊拍LED充電式電蚊拍

LED充電式電蚊拍
產品特點
1.功能:可滅蚊蟲,可照明。
2.具有電源保護開關,增強安全性。
3.照明燈採用節能、高功率、超長壽命的LED燈泡。
使用說明
以鄭州嘉信電子公司代理的久量LED-807 充電式電蚊拍的使用說明為例: 1、充電時,將電源開關撥到OFF位置,把交流插頭完全推出,直接插入AC110/220V電源插座上,相應充電指示燈亮,表示電蚊拍處於充電狀態,充足電需要約8小時。
2、滅蚊及照明方法:將電源開關撥到ON1位置,按住中間按鈕開關,工作指示燈亮,此時金屬網面上有高壓電(請勿觸摸)。緊握蚊拍柄揮動,使電網接觸到蚊蟲。使用完畢,鬆開按鈕開關,工作指示燈熄滅,電網斷電。當電源開關撥到ON2位置時,led照明燈泡亮起,此時滅蚊、照明可同時使用。3、使用時間:充滿電,滅蚊可使用約10天左右,燈炮照明則可連續使用約25小時。
4、電蚊拍如長時間不使用,請每存放三個月內補充電一次約8個小時以上,否則會降低電池使用壽命。

安全事項

去
1、此產品應遠離小孩存放。
2、充電電源及插座安裝應符合安全規範。
3、每次充電時請遠離易燃易爆物品,充電時間最長時間不能超過24小時。(建議在白天進行充電)
4、產品充電時不要撥動開關或觸摸網面,以免燒壞LED燈泡、電源內部充電部件或觸電。
5、切勿在存放有易燃易爆氣體或液體場所使用,電網面勿接觸金屬導電物。
6、勿讓產品淋雨或受潮,網面上的蚊蟲殘渣可使用長毛軟刷或輕敲數下即可脫落。

選購技巧

在選購電蚊拍 時,一要注意外包裝上是否有執行標準號、生產日期、廠址、廠家電話等信息。
二要注意電蚊拍上是否有“閃電”危險標誌或者“危險高壓”的警告語。
三要看使用說明書中是否包括該器具要遠離兒童、不能用於可能存在易燃氣體或易爆粉塵的地方等內容,是否有詳細說明清洗的方法、周期及防漏電措施,若使用“閃電”標誌是否對其含義進行了詳細解釋等說明。

質量標準

目前國家僅有GB4706.76-2004(家用和類似用途電器的安全滅蟲器的特殊要求)一項標準,其中並沒有對家用電蚊拍質量做出明確具體的規定。

辨別技巧

質量好的電蚊拍 可通過觀察手柄、電網及相關標誌的方式去辨別。正品的電蚊拍手柄多用工程塑膠製成,光澤度很好;而次品往往是用回收塑膠二次加工而成,不僅有毛刺,斷裂的可能性也很大。質量好的電蚊拍的電網一般為三層構造,且相鄰層之間距離較大,看起來電網比較厚。同時,正規廠家生產的電蚊拍都標有產品名稱、操作方法、廠址、廠名等信息,產品還附有說明書

維修方法

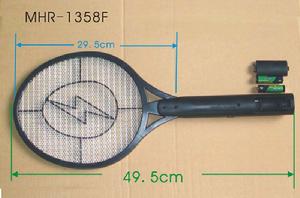

電蚊拍電蚊拍

電蚊拍 工作於直流高壓,會產生一定強度火花。因此嚴禁在充滿易燃氣體的場所使用和檢修,通電時忌用手或導電金屬棒接觸高壓電網.以防意外。電蚊拍並非玩具,兒童不宜使用。

1.電源開關

電蚊拍的電源開關常用6x6mm輕觸式微型按鍵開關,工作於120~200mA條件下。由於頻繁操作以通斷電源,較容易損壞。有兩種損壞形式:(1)觸點氧化接觸不良,指示燈不亮,電蚊拍不工作。(2)簧片疲勞,觸點粘死,指示燈常亮,一裝上電池,電蚊拍就工作。微型開關的體積小,維修麻煩,一般換新的。

2.升壓變壓器

升壓變壓器損壞形式多為次級L3匝間絕緣擊穿,表現聽不到T在通電瞬間的“吱吱”音頻聲,碰觸金屬網時無火花。參看圖3,用萬用表Rxl擋測量L3兩端正常阻值約80Ω左右,若斷路或低於正常阻值均視為損壞。另一種檢查方法是,用刻刀在變壓器的次級刻斷敷銅箔(見圖3“A”點),用萬用表交流擋測量L3兩端。正常交流電壓讀數約230V,若無電壓則視為損壞。
焊開T各引腳,拆下變壓器,拔出黑色磁心,掀去外絕緣。拆下次級漆包線並記錄匝數,然後用φ0.08~φ0.12mmQZ型高強度漆包線重繞即可。漆包線可在壞的小吊扇或壞的小功率電源變壓器上拆得。

3.振盪管

檢測變壓器T的次級繞組L3阻值80Ω正常,若再測L3兩端無230v電壓,故障多數是振盪管VT損壞。焊下振盪管,用萬用表檢測判別好壞。用原型號S8050更換,或用D467、D468、9013等NPN三極體代換。

4.倍壓整流元件

倍壓整流元件電容C1~C5、二極體VDl~VD5任一隻元件擊穿短路或開路,都會引起無高壓或高壓不足。主要原因是元件耐壓不足或所用電氣性能變差所致。需用萬用表逐只檢測。通常以C1或VDl擊穿較多見。電容損壞後,用333J/630V滌綸電容器更換:二極體損壞後,用lN4007矽整流管更換。

5.電池盒及電池

電池盒的故障多數是電池漏液,造成正極銅片或負極彈簧鏽蝕氧化、接觸不良,導致電蚊拍不工作,用小刀徹底刮掉鏽蝕物即可。若長期不用電蚊拍,將電池卸出為宜,是防止電極鏽蝕氧化最好的方法。
電池久用耗電,若每節電池電壓低於1V以下(指示燈LED亮度較暗),會引起高壓不足,滅蚊效果差,更換兩節新電池即可。

6.高壓金屬網

久用或碰撞物體會造成高壓金屬網鋼絲變形、鬆脫,可能造成瞬間短路而發出火花。使用者還以為擊中蚊子,殊不知已發生故障。若接觸性短路會引起整流元件、變壓器損壞,為此要經常檢查保養,發現變形的鋼絲需整形,鬆脫的要復位後用502膠予以粘牢。

7.其他

指示燈VDl不亮:在電池G供電正常的情況下,故障多系按鈕開關SB內部接觸不良所致。SB為6mm×6mm立式微型輕觸開關,在120mA工作電流條件下頻繁開關,極容易造成內部觸點氧化開路,換用新的即可排除故障。
VD1亮但無高壓產生:這時聽不到變壓器T在通電瞬間產生的音頻“吱……”聲,說明振盪電路不工作。故障原因多為VT損壞,換用2N5609或D467新管即可排除故障。如果手頭無此類管子,亦可用8050、9013。
NPN型三極體代替,效果不錯。如果檢查VT並未損壞、且通電後明顯發燙,說明變壓器T內部線圈(尤其高壓線圈L3)擊穿,須用同規格漆包線重繞制,一般這種故障並不多見。
高壓不足:原因多是c1~c3中有電容開路或容量變小,或二極體vD2~vD4其中之一損壞,須檢測並更換新的;另外,電池G電壓不足(vDl亮度明顯下降)也會造成高壓不夠,只要更換新電池便可排除故障。

相關問題

電蚊拍電蚊拍

1.指示燈VDl不亮
在保證電池G供電正常的情況下,故障多系按鈕開關SB內部接觸不良所致。SB為6mm×6mm立式微型輕觸開關,在120mA工作電流條件下頻繁開關,極容易造成內部觸點氧化開路,換用新的即可排除故障。
2.VD1亮,但無高壓產生
這時聽不到變壓器T在通電瞬間產生的音頻“吱……”聲,說明振盪電路不工作。故障原因多為VT損壞,換用2N5609或D467新管即可排除故障。如果手頭無此類管子,亦可用8050、9013 NPN型三極體代替,效果不錯。如果檢查VT並未損壞、且通電後明顯發燙,說明變壓器T內部線圈(尤其高壓線圈L3)擊穿,須用同規格漆包線重繞制,一般這種故障並不多見。
3.高壓不足
原因多是c1~c3中有電容開路或容量變小,或二極體vD2~vD4其中之一損壞,須檢測並更換新的;另外,電池G電壓不足(vDl亮度明顯下降)也會造成高壓不夠,只要更換新電池便可排除故障。
