功能簡述
電能質量分析儀 ，是對電網運行質量進行檢測及分析的專用攜帶型產品。可以提供電力運行中的諧波分析及功率品質分析，能夠對電網運行進行長時間的數據採集監測。同時配備電能質量數據分析軟體，對上傳至計算機的測量數據進行各種分析。電能質量的具體指標
電網頻率
我國電力系統的標稱頻率為50Hz ，GB/T15945-2008《電能質量 電力系統頻率偏差》中規定：電力系統正常運行條件下頻率偏差限值為±0.2Hz，當系統容量較小時，偏差限值可以放寬到±0.5Hz，標準中沒有說明系統容量大小的界限。在《全國供用電規則》中規定"供電局供電頻率的允許偏差：電網容量在300萬千瓦及以上者為±0.2HZ；電網容量在300萬千瓦以下者，為±0.5HZ。實際運行中，從全國各大電力系統運行看都保持在不大於±0.1HZ範圍內。電壓偏差
GB/T 12325-2008 《電能質量 供電電壓偏差》中規定：35kV及以上供電電壓正、負偏差絕對值之和不超過標稱電壓的10%；20kV及以下三相供電電壓允許偏差為標稱電壓的土7%；220V單相供電電壓允許偏差為標稱電壓的+7%，－10%。三相電壓不平衡
GB/T15543-2008《電能質量 三相電壓不平衡》中規定：電力系統公共連線點電壓不平衡度限值為：電網正常運行時，負序電壓不平衡度不超過2%，短時不得超過4%；低壓系統零序電壓限值暫不做規定，但各相電壓必須滿足GB/T 12325的要求。接於公共連線點的每個用戶引起該點負序電壓不平衡度允許值一般為1.3%，短時不超過2.6%。公用電網諧波
GB/T14549--93《電能質量-公用電網諧波》中規定：6～220kV各級公用電網電壓(相電壓)總諧波畸變率是0.38kV為5.0%，6～10kV為4.0%，35～66kV為3.0%，110kV為2.0%；用戶注入電網的諧波電流允許值應保證各級電網諧波電壓在限值範圍內，所以國標規定各級電網諧波源產生的電壓總諧波畸變率是：0.38kV為2.6% ， 6～10kV為2.2%，35~66kV為1.9%，110kV為1.5%。對220kV電網及其供電的電力用戶參照本標準110kV執行。波動和閃變
GB/T 12326-2008《電能質量 電壓波動和閃變》規定：電力系統公共連線點，在系統正常運行的較小方式下，以一周（168h）為測量周期，所有長時間閃變值Plt滿足：≤110kV，Plt=1；>110kV，Plt=0.8。產品介紹
型三相攜帶型電能質量分析儀是對電網運行質量進行檢測及分析的專用攜帶型產品。可以提供電力運行中的諧波分析及功率品質等數據分析，同時能夠對大型用電設備在起動或停止的過程中對電網的衝擊進行全程監測。同時配備了大容量的存儲器.★ 32位DSP處理器與32位ARM雙CPU核心，16位AD三通道並行數據匯流排，高速採集512點每周波,採用小波分
析算法，計算更加精確。
★ 可測量三相電壓、三相電流的諧波(2~50次)、序分量、電壓波動和閃變、 電壓偏差、功率因數、有功、
無功、頻率；
★ 軟鎖相功能：避免了現場畸變電壓對電能質量測量的影響；
★ 320*240大螢幕漢字顯示；
★ 實時監測、定時記錄，參數自校正功能；
★ 具有諧波超限，可設定報警、跳閘功能， 多種通訊模式，適合構成網路；
★ 512M數據存儲 連續1個月數據存儲每1分鐘一存；
★ RS232/RS422/RS485、10M網口。
技術參數
★ 電壓測量範圍： 10～450V
★ 電流測量範圍： 0.05～6A
★ 基波誤差： ≤±1%
★ 諧波含有率：>1% 時 相對誤差 <±5%
★ 諧波含有率：<1% 時 絕對誤差 <±0.15%
★ 電壓不對稱因數絕對誤差： < 0.2%
★ 電流不對稱因數絕對誤差： < 1%
★ 測頻誤差：<±0.01Hz
★ 環境溫度：-15～70℃
★ 電源： 220V AC±15%，50Hz
★ 儀器尺寸：(寬×高×深) 298×180×290mm
★ 重量：2.0Kg
注意事項
在測量電阻前，待測電路必須完全放電，並且與電源電路完全隔離。
如果測試筆或電源適配器破損需要更換電，必須換上同樣型號和相同電氣規格的測試筆和電源適配器。
電池指示器批示電能耗盡時，不要使用儀器。若長時間不使用儀器，請將電池取出後存放。
不要在高溫、高濕、易燃、易爆和強電磁場環境中存放或者使用本儀器。
請使用濕布或者清潔劑來清洗儀器外殼，請勿使用磨擦物或溶劑。
儀器潮濕時，請先乾燥後存放
電壓驟降產生的原因
影響工廠的電壓驟降多數是由電網故障所產生並傳遞到工廠。
可能產生的外部原因：
雷擊，造成對地短路故障使配電線路產生大電流，從而導致供電電壓驟降。這種電壓驟降影響區域大，持續時間一般超過100ms；
供電設備故障；
接地故障；
交通事故，車輛撞到電線桿上；
線路故障，動物、大雪、狂風和挖掘等引起造成壓降；
重合閘，突加負載引起的較大電流導致壓降；
可能產生的內部主要原因：大型電動機負載啟動 ；

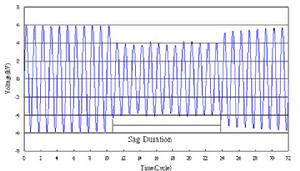

電壓驟降波形
電壓驟降的影響
電壓驟降的危害程度與設備的敏感度密切相關，不同的設備對同一電壓驟降的感受度是不同的，因此世界上不同的設備製造商聯盟制定了多種不同的敏感曲線，如SEMI F47、ITI(CBEMA)、FIPS等。舉例說明：製冷電子控制器，當電壓低於約80%時，控制器動作將製冷電機切除，導致巨大的經濟損失；某高端測試儀，當電壓低於約85%時，晶片燒毀，測試儀停止工作，其內部電子電路主機板故障； 可程式控制器(PLC)，當電壓低於約81%時，PLC停止工作；一些I/O設備，當電壓低於約90%、持續時間僅幾個周期，就會被切除；精密機械工具 ，由機器人控制對金屬部件進行鑽、切割等精密加工，為保證產品質量和安全，工作電壓一般設為90%，當電壓低於此值且持續時間超過2個至3個周期時，會被跳閘；直流電機，當電壓低於約80%時，直流電機被跳閘；調速電機(VSD)，當電壓低於約70%、持續時間超過6個周期時，VSD被切除。而對於一些精細加工業中的電機，當電壓低於約90%，持續時間超過3個周期時，電機就會被跳閘而退出運行；交流接觸器，有研究表明，當電壓低於約80%、甚至更高，接觸器就會脫扣；以上導致線上材料報廢、產量的降低、長時間的設備重新啟動和可能產生的設備損壞及相應的人工成本增加。 有關電力質量問題的常用術語,擴展閱讀里有電能質量術語的pdf供大家下載。
產品特點：
1）波形實時顯示（4路電壓/4路電流）
2）半周期有效值測量（電壓和電流）
3）全部中文化:操作界面中文,上微機軟體中文,獨特的中文幫助鍵操作.操作直觀 .
4）自動識別電流鉗,標配不含電流鉗,用戶根據實際需要選擇電流鉗,節省用戶資金
5）可測量直流成份 （配PAC93電流鉗）
6）各相諧波的測量、計算與顯示可達50次
7）總諧波失真度（THD）的計算
8）快速暫態捕捉（每周期的採樣256點）
9）相量圖顯示
10）可測量總VA、W和Var電量值及其各相值
11）可測量總VAh、Wh和Varh電量值及其各相值
12）K因數計算
13）COSφ位移功率因數(DPF)和功率因數√(PF)的計算
14）210次的暫態捕捉
15）閃變計算
16）三相不平衡度計算（電流和電壓）
17）可設定告警監控電網
18）備份和儲存截屏（圖像和數據）
19）趨勢圖記錄可輸出到PC
20）PC軟體支持數據恢復讀取、可實時與儀器保持通訊. USB數據實時通訊:數據實時傳輸到PC中,實時記錄分析並生成數據報告, 並備份和儲存截屏（圖像和數據），Pc可以實時控制主表,可以在PC上設定測試參數
21）大容量存儲:2G存儲,1秒鐘各種參數記錄1次，可達28天
22）所有參數同時測試:所有電能的各種參數同時記錄並傳輸並生成報告
23）自定義測試模板:可以根據用戶測試需要選擇自己的測試項目，記錄到測試模板中，以備以後使用，方便用戶現場操作
24）自定義報告模板:根據報告要求自定義報告的輸出樣式，快捷輸出各種樣式報告
25）電動機啟動電流測試模式
26) 電能累計，消耗計算，電能再生計算
1台儀器可同時記錄並分析電源問題，符合PQA的世界級標準 |
測量線數 | 除了單相2線/單相3線/三相3線/三相4線，另外ch4測量電壓/電流（直流或交流） |
電壓量程 | ch1~ch3：電壓測量600.00Vrms，瞬間電壓測量峰值6.0000kV ch：600.00Vrms或DC，瞬間電壓測量峰值6.0000kV |
電流量程 | AC500.00mA~5.0000kA（測量範圍根據使用的感測器不同而不同） |
功率量程 | 300.00W~3.0000MW（根據使用的電壓、電流量程自動決定） |
基本精度 | 電壓：±0.1% rdg. 電流：±0.2% rdg. ±0.1% f.s. + 電流感測器精度 有功功率：±0.2% rdg. ±0.1% f.s. +電流感測器精度 |
測量功能 | 1,瞬間過電壓：2MHz採樣率 2,頻率1個波形：從1個波形開始運算 200kHz採樣率 3,電壓1/2有效值、電流1/2有效值：每錯開半個波形的1個波形運算 4,電壓上升、電壓下降、瞬間中斷：電壓1/2有效值時檢測 5,衝擊電壓：電壓1/2有效值時檢測 6,電壓波形比較：自動生成並比較判斷區域 7,瞬間閃變值：符合IEC61000-4-15 8,頻率：從10個波形、12個波形開始運行 40~70Hz 9,頻率10秒間：從10秒間的波形開始運算 40~70Hz 10,電壓波形峰值、電流波形峰值 11,電壓、電流、有功功率、視在功率、無功功率、有功累積功率、無功累積功率、 功率因數、位移功率因數、電壓不平衡度、電流不平衡度 12,高次諧波（電壓/電流）：2k~80kHz頻帶 13,諧波/相位角（電壓/電流），諧波功率：第0次~第50次 14,諧波電壓電流相位差：第1次~第50次 15,綜合諧波畸變率（電壓/電流） 16,間諧波（電壓/電流）：第0.5次~第49.5次 17,K因素（倍增率） 18,V10閃變，IEC閃變（短/長） |
最長記錄時間 | 反覆功能ON時：1年，最多記錄事件數：55000件（1周最多1000件） 反覆功能OFF時：35天，最多記錄時間數：1000件 |
接口 | SD/SDHC卡（最大32GB），RS-232C，LAN（HTTP伺服器功能），USB2.0 |
顯示 | 6.5英寸TFT彩色LCD（640×480點） |
電源 | AC適配器Z1002（100~240V，額定1.7A，50/60Hz）電池組Z1003（連續使用時間180分鐘，通過連線AC適配器充電，充電時間為5小時30分） |
體積和重量 | 300W× 211H× 68D mm, 2.6 kg（含電池組Z1003） |
附屬檔案 | SD存儲卡2GB Z4001×1，電壓線L1000×1（紅、黃、藍、灰、黑×4，鱷魚夾×8），AC適配器Z1002×1，電池組Z1003×1，吊帶×1，USB連線線×1，說明書×1，測量指南×1 |
電流測量 不能單獨使用，測量時需要1個或1個以上電流感測器) |
鉗形電流感測器100 A AC |
鉗形電流感測器500 A |
鉗形電流感測器 1000 A AC |
鉗形電流感測器 5 A AC |
鉗形電源轉換器1000 A AC |
電壓測量 |
連線適配器 用於3相3線 |
連線適配器 用於3相4線 |
PC通訊器 |
LAN 電纜 (5m長) |
PC卡32MB(FA用) |
PC卡64MB(FA用) |
PC卡128MB(FA用) |
PC卡256MB(FA用) |
PC卡512MB(FA用) |
其他選件 |
AC電源轉換器 （已包括） |
電池 （已包括） |
攜帶盒 攜帶軟包 |
攜帶盒 攜帶硬箱（防水，防塵） |
9624 PQA HiVIEW PQA-查看軟體 |
9624-10 PQA HiVIEW PRO 高性能PQA-查看軟體 |
印表機 |
印表機 |
AC電源轉換器 （用於9670） |
記錄紙 (80mm×25m，4卷) |
連線電纜(3196-9670) |
電能質量分析儀選件
電流測量 (3196不能單獨使用，測量時需要1個或1個以上電流感測器) |
9660 鉗形電流感測器 100 A AC |
9661 鉗形電流感測器500 A |
9669 鉗形電流感測器 1000 A AC |
9667 可彎曲式鉗式感測器 5000 A AC |
9694 鉗形電流感測器 5 A AC |
9290-10 鉗形電源轉換器1000 A AC |
電能質量分析儀PW3198電壓測量 |
9264-01 連線適配器 用於3相3線 |
9264-02 連線適配器 用於3相4線 |
電力質量分析儀3196PC通訊器 |
9642 LAN 電纜 (5m長) |
9626 PC卡32MB(FA用) |
9627 PC卡64MB(FA用) |
9726 PC卡128MB(FA用) |
9727 PC卡256MB(FA用) |
9728 PC卡512MB(FA用) |
電能質量分析儀PW3198其他選件 |
9458 AC電源轉換器 （已包括） |
9459 電池 （已包括） |
9339 攜帶盒 攜帶軟包 |
9624 PQA HiVIEW PQA-查看軟體 |
9624-10 PQA HiVIEW PRO 高性能PQA-查看軟體 |
電力質量分析儀3198印表機 |
9670 印表機 |
9671 AC電源轉換器 （用於9670） |
9237 記錄紙 (80mm×25m，4卷) |
9638 RS-232C 連線電纜(3196-9670) |
儀表基本功能：
序號 | 項目 | 描 述 |
1 | 電壓/電流/頻率 | 可測量三相電壓、零線電壓、三相電流、零線電流、頻率等 |
2 | 諧波測量 | 可測量至50次諧波，測量結果包括各次諧波電壓、諧波電流的幅值、電壓諧波的總失真度(總畸變率)、各次電壓諧波/電流諧波含有率；可顯示諧波頻譜圖 |
3 | 功率測量 | 可測量三相視在功率、有功功率、無功功率、功率因數、三相電能等 |
4 | 三相不平衡測量 | 可測量三相電壓不平衡度及正序、負序、零序電壓；三相電流不平衡度及正序、負序、零序電流；可顯示電壓矢量、電流矢量 |
5 | 浪涌電流 | 可記錄至少40個浪涌電流事件 |
6 | 波動/閃變 | 波動、短時閃變、長時閃變測量 |
7 | 驟升/驟降 | 可記錄電壓驟升、驟降事件，最多可記錄40個事件 |
8 | 監測記錄 | 可長時間記錄基本的（穩態）電能質量參數，記錄時間間隔從3秒到30分鐘可調。 |
9 | 數字示波器 | 可用於查看電壓/電流信號波形 |
