簡介

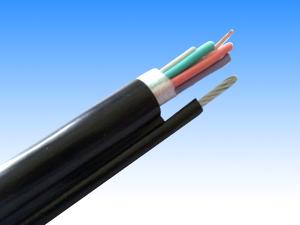

電纜線電纜線[electric cable;power cable] 通常是由幾根或幾組導線[每組至少兩根]絞合而成的類似繩索的電纜，每組導線之間相互絕緣，並常圍繞著一根中心扭成，整個外面包有高度絕緣的復蓋層電線電纜是指用於電力、通信及相關傳輸用途的材料。“電線”和“電纜”並沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大於6平方毫米)稱為大電線，較小的(小於或等於6平方毫米)稱為小電線，絕緣電線又稱為布電線。
市場背景
如今的高解析度視頻顯示要求高性能的電纜具備低信號時延和低回損的特性。通常，這些系統在電纜互連時使用的是集束同軸電纜，但是由於非禁止雙絞線（UTP）相對於同軸電纜的經濟性，系統設計人員轉而採用UTP傳輸設備用於RGB分量視頻信號的傳輸。同時，用戶在區域網路布線中也可採用同一種UTP從而不必使用兩種獨立的電纜。為了滿足對視頻、數據UTP電纜的這一新要求，Belden研製出了一個全新的產品系列——Brilliance® VideoTwistTM 電纜，該電纜包括三種型號：Brilliance VideoTwist NanoskewTM 7987R和7987P、Brilliance VideoTwist 7988R和7988P、Brilliance VideoTwist 7989R和7989P。
市場上大多數UTP的傳輸距離都限制在328-600英尺的範圍內，否則就要使用昂貴的時延補償設備。根據傳輸設備參數的不同，Belden CDT的新型VideoTwistUTP電纜可將視頻傳輸距離延長到1300英尺甚至更遠，從而提供了市場上最佳的低信號時延和低回損的特性，確保完美的視頻質量，此外，Brilliance® VideoTwistTM電纜在分量視頻信號顯示、標準的乙太網安裝和刀片式計算/KVM套用中都有可靠穩定的性能表現。Brilliance® VideoTwistTM 的套用跨越傳統，直達前沿技術領域。因為配置簡單且支持數據共享和傳輸功能，刀片式電腦對實現良好的數據備份管理起到了促進作用，眾多公司也日漸將其CPU功能集中於配備有空調系統的隔音區域或房間，刀片式計算和KVM技術開始走到前台。Belden ® Brilliance VideoTwist電纜所具備的優良的電氣特性，就可以讓公司為員工配備刀片式電腦和將KVM功能直接轉到獨立工作站。
不僅如此，Brilliance VideoTwist電纜還具備安裝型性能® ，UTP電纜在例行的電纜安裝過程中會受到各種應力，因而可能導致非粘連線對電纜中導體之間統一間距的喪失，或者使線對中導體之間出現間隙從而危害電纜的性能。而Brilliance VideoTwist數據電纜採用的是粘連線對，不會出現這種情況。在這種專利型的粘連線對結構中，每一線對中的導體粘連在一起而不會分離。因此，即使是在典型安裝中經受苛刻對待後仍然可以保證精確的導體間距和阻抗特性，這就是Belden CDT所提及的安裝型性能。
購買指南

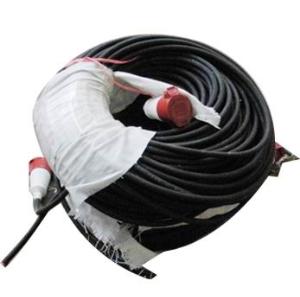

電纜線1、察看“CCC”認證標識。因此，電纜線產品是國家強制安全認證產品，所有生產企業必須取得中國電工產品認證委員會認證的“CCC”認證，獲得“CCC”認證標誌，在合格證或產品上有“CCC”認證標誌。
2、看檢驗報告。電纜線作為影響人身、財產安全的產品，一直以來被列為政府監督檢查重點，正規生產廠家按周期接受監督部門檢查。因此，銷售商應能提供出質檢部門檢驗報告，否則，電纜線產品質量的好壞就缺乏依據。
3、注重包裝。電線電纜產品的包裝與其它產品一樣，凡是生產產品符合國家標準要求的大中型正規企業，生產的電纜線很注重產品包裝。選購時注意包裝要精美，印刷要清晰，型號規格、廠名、廠址等齊全。
4、看外表，產品外觀光滑圓整，色澤均勻。產品符合國家標準要求的電纜線企業，為了提高產品質量，保證產品符合國家標準要求，在原材料選購、生產設備、生產工藝等方面嚴格把關。所以，生產的電線電纜產品外觀符合標準要求：光滑圓整，色澤均勻。而假冒劣質電纜線的外觀粗糙無光澤。而對於橡皮絕緣軟電纜，要求外觀圓整，護套、絕緣、導體緊密不易剝離。而假冒劣質產品外觀粗糙、橢圓度大，護套絕緣強度低，用手就可以撕掉。
5、看導體，導體有光澤，直流電阻、導體結構尺寸等符合國家標準要求。符合國家標準要求的電線電纜的產品，不論是鋁材料導體，還是銅材料導體都比較光亮、無油污，因而導體的直流電阻完全符合國家標準，具有良好的導電性能，安全性高。
6、量電纜線長度。長度是區別符合國家標準要求和假冒劣質產品主要直觀的方法。選購時，千萬不要貪圖價格便宜，選購有90m或80m、甚至沒有長度標識的電線電纜，長度一定要符合100±0.5m標準要求，即以100米為標準，允許誤差0.5米）。
計算公式
導線截面積與載流量的計算
一、一般銅導線載流量導線的安全載流量是根據所允許的線芯最高溫度、冷卻條件、敷設條件來確定的。 一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。 <關鍵點> 一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。如：2.5 mm2 BVV銅導線安全載流量的推薦值2.5×8A/mm2=20A 4 mm2 BVV銅導線安全載流量的推薦值4×8A/mm2=32A。
二、計算銅導線截面積利用銅導線的安全載流量的推薦值5~8A/mm2，計算出所選取銅導線截面積S的上下範圍： S=< I /（5~8）>=0.125 I ~0.2 I（mm2） S-----銅導線截面積（mm2） I-----負載電流（A）。
三、功率計算一般負載（也可以成為用電器，如點燈、冰櫃等等）分為兩種，一種式電阻性負載，一種是電感性負載。對於電阻性負載的計算公式：P=UI 對於日光燈負載的計算公式：P=UIcosф，其中日光燈負載的功率因數cosф=0.5。 不同電感性負載功率因數不同，統一計算家庭用電器時可以將功率因數cosф取0.8。也就是說如果一個家庭所有用電器加上總功率為6000瓦，則最大電流是 I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情況下，家裡的電器不可能同時使用，所以加上一個公用係數，公用係數一般0.5。所以，上面的計算應該改寫成 I=P*公用係數/Ucosф=6000*0.5/220*0.8=17(A) 也就是說，這個家庭總的電流值為17A。則總閘空氣開關不能使用16A，應該用大於17A的。
注意事項
一、如何鑑別電纜的優劣:
1、鑑別電纜的銅(鋁)導體、絕緣層和護套層的結構尺寸;
2、鑑別的電纜 的材質，銅(鋁)芯應光亮、柔軟、絕緣層和護套層有光澤、有彈性;
3、電纜表面印有製造廠的廠名(商標) 、型號、額定電壓及3C認證等內容的標誌;
4、按一紮電纜的重量鑑別是否符合長度要求;
5、產品的包裝應整齊、美觀，包裝內有合格證或其它認證標誌。合格證標出產品型號、規格、額定電壓、執行標準、長度、檢驗員工號、生產日期及認證標誌。
二、安裝電纜電纜七項注意事項:
1、安裝電纜的施工人員應是經過專門訓練合格的電工;
2、普通的電力電纜適用於空氣敷設或埋於自然排水的土壤條件下，不適用於海底電纜或敷設於浸水環境(須專門設計);
3、對於塑膠絕緣電纜，安裝時的環境溫度不宜低於0℃。只有當電纜和環境溫度均在0℃以上後才能進行安裝;
4、電纜應儘量遠離鍋爐、熱管，電阻器等熱源，否則電纜有受熱而損壞的危險;
5、安裝前及安裝中應採取措施，以避免電纜遭受機械損傷;
6、如果電纜穿管敷設，應使用尺寸適宜的管道;
7、直接埋在地下的電纜，一般選項用鎧裝電纜，根據土壤酸鹼性不同，選擇合適的電纜。
三、貯存、運輸

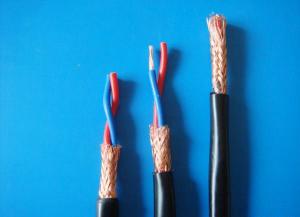

電纜1、當電纜不能立刻敷設而貯存時應將其放置乾燥，通風的地方;
2、電纜盤是不允許平臥放置;
3、為避免電纜受潮，電纜兩端的封帽只能在安裝電纜才能取下，當封帽取下後，電纜兩端不應暴露在潮氣中;
4、在貯存時，注意避免水分浸入電纜線芯，在導體內及絕緣外層有水存在時會導致電纜老化;
5、電纜的運輸和裝卸應由熱悉電纜性能和安裝的專業人員擔任，禁止運輸時將電纜盤平放，以免壓傷電纜;
6、電纜運輸到達目的地時，不允許將電纜盤直接從車輛上推下，應使用吊車將其沿著堅固的鋪板漸漸滾下;
7、滾動電纜盤時應按電纜盤上的箭方向滾動;
8、在運輸時，注意避免水分浸入電纜線芯，在導體內及邊緣外層有水存在時會導致電纜老化。
分類
電纜線主要包括裸線、電磁線及電機電器用絕緣電線、電力電纜、通信電纜與光纜。 電線電纜是指用於電力、通信及相關傳輸用途的材料。“電線”和“電纜”並沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大於6平方毫米)稱為大電線，較小的(小於或等於6平方毫米)稱為小電線，絕緣電線又稱為布電線。
電線電纜主要包括裸線、電磁線及電機電器用絕緣電線、電力電纜、通信電纜與光纜。
電纜有電力電纜、控制電纜、補償電纜、禁止電纜、高溫電纜、計算機電纜、信號電纜、同軸電纜、耐火電纜、船用電纜等等。它們都是由多股導線組成，用來連線電路、電器等。
採購
眾所周知，電線電纜市場假冒偽劣橫行，作為電線電纜採購方及使用方，必須時時提高警惕，謹防不法電纜廠家或商家欺詐。以下六個方面為不法商家的常用行騙手段，羅列之以醒公眾。
一、承諾先發貨後付款，卻借用價格便宜實施先付全款後發貨，往往貨物不能滿足客戶需求
二、承諾價格最低，誘惑客戶，但售後卻沒法保證。
其產品價格低的主要原因有：產品質量無保障；米數不足，標識與實際長度嚴重不符；原材料不合格，使用劣質原材料，生產出劣質電纜偽造合格證。
三、修改票據或開假發票。
四、產品裝車後，偷偷進行掉包，將優質產品換成劣質產品。
五、找“託兒”，對客戶進行集體行騙，欺瞞客戶。
六、誇大自己廠家，遍地其他廠家，凸顯自己廠家，欺騙客戶。
總之，由於電線電纜市場魚龍混雜，不法商家渾水摸魚，各種行騙手段層出不窮，防止損失的最好辦法就是提高自己的產品知識水平，同時提高警惕，萬萬不可鬆懈。
