電磁系電錶

電磁系電錶

利用載流線圈的磁場使可動軟磁鐵片磁化而受力偏轉的機械式指示電錶。其測量機構主要用於構成工頻或稍高於工頻的交流電流表和電壓表,並具有很強的電流過載能力。

利用載流線圈的磁場使可動軟磁鐵片磁化而受力偏轉的機械式指示電錶。其測量機構主要用於構成工頻或稍高於工頻的交流電流表和電壓表,並具有很強的電流過載能力,準確度一般在0.5 級以下,最高可達0.1級。

電磁系電錶的轉動力矩M與通過線圈的電流I的平方成比例,即M=f(α)I2,係數f(α)與偏轉角α有關。對於交流電,轉動力矩是脈動的,測量機構可動部分的偏轉角取決於轉動力矩的平均值Mа,Mа=f(α)I娯,Ie為線圈中電流的有效值。因此,當用於測量交流電時,測量的基本量是電流的有效值,並且電錶的刻度是不均勻的。改變鐵片形狀可以調整係數f(α),從而在一定範圍內改變電錶的刻度特性,使之均勻化或局部擴展。

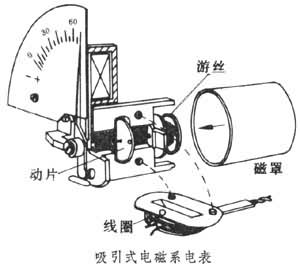

按可動鐵片的受力情況,電磁系電錶可分為吸引式和推斥式兩種。吸引式電磁系電錶中,被磁化的動片受線圈磁場作用而吸入線圈,帶動指針偏轉(見圖)。其吸引力的方向不受電流方向的影響。

反抗力矩由遊絲(或張絲)供給,遊絲中無電流流過。推斥式電磁系電錶除具有帶動轉軸偏轉的動片外,線上圈中還安放了稱為靜片的靜止軟磁鐵片。兩鐵片同時被線圈磁場磁化,相互間將產生以推斥力為主的電磁力,此力方向不受電流方向的影響。
