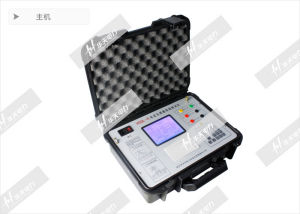

HGQL-H電流互感器現場測試儀簡介
HGQL-H儀器可按國家標準測量電流互感器的比差和角差，還可測量電流1%～200%間任意百分比的比差和角差；可直接測量電流互感器的變比和極性；可現場測量電流互感器的實際二次負荷等等。儀器採用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模組；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外，儀器採用本公司最新研製出的320x240大液晶全中文界面平台技術，具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果列印的功能。
發電廠與變電站的高壓電能計量裝置，以及大量用戶的電能計量裝置，關係到發電、送電、供電及用戶多方的利益。為保證計量準確，必須按照SD109《電能計量裝置檢驗規程》和DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。
HGQL-H電流互感器現場校驗儀是以高端測試技術，大規模電子線路設計以及符合國家相關規程研製出來的。它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。
別稱
互感器校驗儀、互感器測試儀、互感器現場測試儀、互感器現校儀、全自動互感器校驗儀、全自動電流互感器校驗儀、電流互感器測試儀、互感器現場校驗儀、電流互感器現場校驗儀、電流互感器現場測試儀
特性
◆HGQL-H電流互感器現場校驗儀同時具有遞推法測量電流互感器誤差、電位差法測量電壓互感器誤差功能於一身，方便現場開展計量裝置現場檢定工作。
◆現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
◆HGQL-H電流互感器現場校驗儀內部具有相當於被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然後結合阻抗與導納的測試結果推算出互感器的誤差。
◆採用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
◆測量範圍寬，可以至5A/5A～25000A/5A或25A/1A～5000A/1A。
◆具有電流互感器變比、二次繞組內阻測試功能。
◆採用640×480高解析度大螢幕液晶顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
◆採用精準的軟體算法，測量數據的準確性進一步提高。
◆具有智慧型判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
◆自動對測試數據進行化整，並判斷是否超差，超差數據使用反黑顯示，對互感器的數據特性直觀明了。
◆直接出具現場檢定結論，合格或不合格。
◆大規模存貯器可存儲現場測試數據多達1000條。
◆帶有印表機，可以現場列印測試數據。
◆採用工程塑膠模具機箱防震、防壓，保障現場操作人員的安全和設備安全。
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的
測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現
場檢定工作
3、電流互感器誤差現場測試儀內部具有相當於被測電流互感器同變比的標準電壓互感器，其準確度可以達到
0.02級，相當於0.05S級電流互感器，準確的測量出被測電流互感器的變比和空載誤差。然後結合阻抗與導納
的測試結果測算出互感器的誤差
4、採用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾
5、測量範圍寬，既可以測量標準變比的電流互感器，又可以測量非標準變比的電流互感器
6、可以用互感器校驗儀整檢裝置檢定該儀器內附互感器校驗儀的精度
7、直接化整現場數據，判定合格或不合格。
8、測量標準變比電流互感器與測量非標準變比電流互感器的1%-120%(S級)的規程點誤差(角差、比差)
9、測量標準變比電流互感器與測量非標準變比電流互感器的1%-200%(S級)的任意點誤差(角差、比差)
10、一次測量與顯示電流互感器上限負荷與下限負荷下的規程點以及任意點誤差(角差、比差)
11、一次測量與顯示電流互感器實際任意負荷下的規程點以及任意點的誤差(角差、比差)
12、檢測已知電流互感器以及非已知電流互感器的極性和變比值，並且能判斷出非已知電流互感器的實際電流之
比，並且能模糊判斷出非已知電流互感器的二次電流為5A還是1A
13、具有智慧型判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。自動對測試數據進行化整，並判斷是否超差
14、320*240大螢幕液晶顯示，全中文界面。接線、操作簡單，攜帶方便
15、可現場進行各種測量數據的存儲和列印，方便用戶查詢
16、儀器通過標準USB接口方便的與計算機連線傳輸數據，後台管理軟體進行報表處理並按國家標準列印證書
17、機箱應採用防震防壓材料，保障現場操作人員的安全和設備安全
產品特點
1、國家標準測量電流互感器與非標準測量電流互感器的1%-120%（S級）的規程誤差（角差、比差）2、國家標準測量電流互感器與非標準測量電流互感器的1%-200%（S級）的任意誤差（角差、比差）
3、一次測量與顯示國家標準測量電流互感器上限負荷與下限負荷下的標準以及任意誤差（角差、比差）
4、一次測量與顯示測量電流互感器兩組實際任意負荷下的標準以及任意誤差（角差、比差）
5、檢測已知電流互感器的變比以及測量非已知電流互感器的變比
6、320*240大螢幕液晶顯示，全中文界面。接線、操作簡單，攜帶方便
7、可進行各種測量數據的存儲和列印，方便用戶查詢
8、可以選配我公司現場攜帶型工作電源，方便現場不便取電源需要。
（一次充電可滿足現場測試100隻電流互感器）
