《 電教平台系統》是一款軟體,包含音箱、無線麥克風 。

系統概述

隨著現代化教學系統在各學校的不斷推進,傳統的方式已經不適應現代化的需要,集多功能教室系統、多媒體教學系統、演播系統於一體的新型現代化教育體系在教育行業得到了日益廣泛的運用。作為一種新型的教育形式和現代化教學手段,多媒體技術給教育行業帶來了新的機遇。

教學需求

為了擺脫“粉筆、教鞭和紙張”固有模式的傳統教育體系影響到時間和空間的極大限制,整個系統要高效率的完成教學任務,結合各個系統,充分發揮各個系統的功能,實現現代化的教學。

(一) 多媒體顯示系統:

現在的多媒體會議顯示設備包括電視接收機、液晶顯示屏、LCD液晶投影機和DLP數碼投影機等。通過多媒體顯示設備可更直觀地向與會者提供各種數字、文字和圖像資料等,也可根據需要實時顯示會議過程中的相關信息。信號源可以是錄像帶、電腦和影碟機信號,也可以是來自於會場的攝像機信號或硬碟錄像機信號。這些信號通過中央控制設備的視頻分配,進行切換輸出顯示。

(二) 多媒體電教室AV系統:

AV系統由計算機、DVD、VCR(錄像機)、實物展台、功放、音箱等AV設備構成;完成對各種圖文信息(包括各種軟體的使用、DVD/CD碟片、錄像帶、各種實物、聲音)的播放功能;實現多媒體電教室的現場擴音、播音,配合大螢幕投影系統,提供優良的視聽效果。

(三) 智慧型型多媒體中央控制系統:

採用目前國內上檔次最高、技術最成熟、功能最齊全,用途最廣的中國MCCS(音視美)品牌中央控制系統,該系統是目前國內上最先進、最穩定的中央控制系統設備。

實現多媒體電教室各種電子設備的集中控制:

1、要求操作簡單、人性化、智慧型化;

2、要求整個系統可靠性高;

3、儘量多的體現出各種設備的卓越功能,讓所有設備工作在最佳狀態,發揮設備的最大功效;

4、能夠控制投影機,進行開/關機、輸入切換等功能;並實現螢幕的上升、停止、下降功能;

5、能夠控制DVD、VCR進行播放、停止、暫停等功能;

6、能夠控制實物展台進行放大、縮小等功能;

7、能夠控制音量,進行音量大小的調節功能;

8、能夠實現電動窗簾的自動控制;

9、能夠實現電教室燈光的開關、明暗控制;

10、能夠實現音視頻、VGA信號自動切換控制功能。

MCCS多媒體電教室系統配置清單及示意圖

簡易型電教室系統設備清單:

用戶設備名稱 數量 單位 受控方式 控制設備

投影機 1 台 RS232/IR 主機上的RS232/IR接口

電動螢幕 1 幅 Relay(繼電器) 內置強電繼電器

計算機 1 台 控制圖像切換 控制投影機進行圖像切換

實物展台 1 台 IR(紅外) IRP2

標準型電教室系統設備清單(擴充):

用戶設備名稱 數量 單位 受控方式 控制設備

MCCS中央控制器 1 台

功放 1 台 控制音量 利用主機內置音量控制模組

音箱 1 對 無需控制

無線麥克風 1 套 一個手持式一個領夾式

鵝頸式話筒 1 支

影碟機 1 台 IR(紅外) IRP2

反饋抑制器 1 台

木製或鋼製電子講台 1 個 根據實際情況定

電動窗簾 1 套 根據實際情況定

電教平台系統 電教平台系統

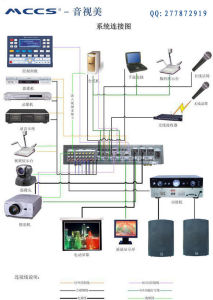

電教室系統示意圖:

多媒體電教室功能描述

通過安裝以上MCCS(音視美)中央控制系統,能夠輕鬆的實現智慧型化、人性化的現代化教學:

1. 多媒體顯示系統的控制:

①通過主機的串口(RS232/IR接口),控制投影機的所有功能,如開/關機、VIDEO/VGA輸入切換等;並且能夠自動實現關聯動作,如關閉系統時,自動將投影機關閉;

②通過控制投影機的輸入切換(VIDEO、VGA 1、VGA 2、VGA 3),實現對視頻圖像、計算機圖像、預留計算機圖像的切換;

③通過內置強電繼電器,控制螢幕的上升、下降、停止;並且能夠自動實現關聯動作,如投影機開時,螢幕自動下降,投影機關時螢幕自動上升。

2. 實現AV系統的控制:

①通過主機的IR(紅外)控制口和IR(紅外發射棒),控制DVD(錄影機、實物展台)的所有動作,如播放、暫停、停止、快進、快退、上一曲、下一曲、選單、上/下/左/右等;並且可以自動將DVD錄像機、實物展台)的圖像切換到投影機,投影機自動選擇視頻輸入,自動將DVD錄像機、實物展台)的聲音切換到功放;

②通過主機內置的音頻切換模組,自動切換DVD、VCR、計算機的音頻輸入;通過主機內置的音量控制模組,控制功放輸出音量的大小;

③通過主機內置的視頻切換模組,自動切換DVD、VCR、實物展台、預留視頻的圖像到投影機。
