電動系電錶,是利用固定線圈的磁場使可動載流線圈受力而偏轉的機械式指示電錶。利用電動系電錶的測量機構可形成電壓表。電流表和功率表。這些儀表適用於直流電,也適用於交流電,並具有相同的刻度,可作為比較交、直流的轉換電錶。電動系電錶的使用頻率範圍可自直流到約千赫的交流,準確度最高可達0.05級。

簡介

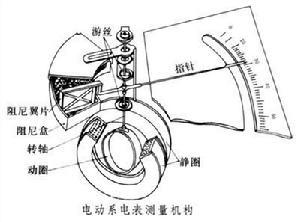

利用固定線圈的磁場使可動載流線圈受力而偏轉的機械式指示電錶。利用電動系電錶的測量機構可形成電壓表電流表功率表。這些儀表適用於直流電,也適用於交流電,並具有相同的刻度,可作為比較交、直流的轉換電錶。電動系電錶的使用頻率範圍可自直流到約千赫的交流,準確度最高可達0.05級。電動系電錶的測量機構見圖。

電動系電錶

原理

產生磁場的固定線圈(靜圈)分為兩部分,以使動圈所帶動的轉軸通過。工作時,遊絲將電流引入動圈,並提供反抗力矩。固定於轉軸上的阻尼翼片在阻尼盆中扇動時,產生空氣阻尼力矩。測量機構的轉動力矩M=I1I2dM12/dα。I1、I2分別為流過靜圈和動圈的電流,M12是兩線圈間的互感。對於交流電,轉動力矩是變化的,但由於測量機構可動部分的慣性,它的偏轉決定於轉動力矩的平均值Mа,Mа=I1eI2ecosφdM12/dα,I1e、I2e分別是靜圈、動圈電流的有效值,嫓是兩電流相量間的夾角。電動系測量機構本身的磁場較弱,為防止外磁場干擾,可採用磁禁止,也可採用無定位結構。在這種結構中,靜圈動圈都分為上、下兩部分,而兩組靜圈產生的磁通方向相反。這樣,外磁場對上方靜圈磁場的影響恰好抵消了它對下方靜圈磁場的影響。
