雙絞線視頻傳輸器

雙絞線視頻傳輸器

雙絞線能有效抑制共模干擾,即使在強幹擾環境下,雙絞線也能傳送極好的圖象信號。 而且,使用一根纜內的幾對雙絞線分別傳送不同的信號,相互之間不會發生干擾。 一根普通超五類網線,內有4對雙絞線,可以同時傳輸4路視頻信號,或3路視頻、1路控制信號;而且網線比同軸電纜更好敷設。

概念

雙絞線視頻傳輸是利用五類網路線纜代替同軸電纜,雙絞線視頻傳輸設備,使用價格便宜、取材方便的五類或五類以上的非禁止雙絞線UTP計算機網線)四對線中的一對線傳輸一路高質量的視頻信號,其餘雙絞線線對可以用來傳輸音頻信號或控制雲台的RS-485數據等,也可以傳輸更多的視頻信號,而且信號之間互不干擾,傳輸距離0~1500米可選。不僅解決了安防和視頻廣告工程中普通視頻電纜存在的遠距離傳輸信號嚴重失真和在複雜工業環境下的電磁視頻干擾問題,而且大大節約了線路建設成本,施工和維護也變得十分簡便,成為視頻監控工程在解決1-3公里中長距離傳輸問題上的一種最為經濟實用的辦法。

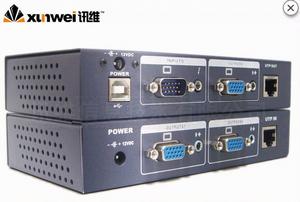

圖片

具體運用

雙絞線的使用由來已久,在很多工業控制系統中和干擾較大的場所以及遠距離傳輸中都使用了雙絞線,我們今天廣泛使用的區域網路也是使用雙絞線對。雙絞線之所以使用如此廣泛,是因為它具有抗干擾能力強、傳輸距離遠、布線容易、價格低廉等許多優點。雙絞線對信號也存在著較大的衰減,視頻信號如果直接在雙絞線內傳輸,也會衰減很大,所以視頻信號在雙絞線上要實現遠距離傳輸,必須進行放大和補償,雙絞線視頻傳輸設備就是完成這種功能。加上一對雙絞線視頻收發設備後,可以將圖象傳輸到1至2km。雙絞線和雙絞線視頻傳輸設備價格都很便宜,不但沒有增加系統造價,反而在距離增加時其造價與同軸電纜相比下降了許多。所以,安防監控、多媒體網路教學等等系統中用雙絞線進行傳輸具有明顯的優勢:
1)傳輸距離遠、傳輸質量高。由於在雙絞線收發器中採用了先進的處理技術,極好地補償了雙絞線對視頻信號幅度的衰減以及不同頻率間的衰減差,保持了原始圖象的亮度和色彩以及實時性,在傳輸距離達到1km或更遠時,圖象信號基本無失真。如果採用中繼方式,傳輸距離會更遠。例如:優特普科技雙絞線傳輸器
2)布線方便、線纜利用率高。一對普通電話線就可以用來傳送視頻信號。另外,樓宇大廈內廣泛鋪設的5類非禁止雙絞線中任取一對就可以傳送一路視頻信號,無須另外布線,即使是重新布線,5類纜也比同軸纜容易。此外,一根5類纜內有4對雙絞線,如果使用一對線傳送視頻信號,另外的幾對線還可以用來傳輸音頻信號、控制信號、供電電源或其它信號,提高了線纜利用率,同時避免了各種信號單獨布線帶來的麻煩,減少了工程造價。
3)抗干擾能力強。雙絞線能有效抑制共模干擾,即使在強幹擾環境下,雙絞線也能傳送極好的圖象信號。而且,使用一根纜內的幾對雙絞線分別傳送不同的信號,相互之間不會發生干擾。
4)可靠性高、使用方便。利用雙絞線傳輸視頻信號,在前端要接入專用發射機,在控制中心要接入專用接收機。這種雙絞線傳輸設備價格便宜,使用起來也很簡單,無需專業知識,也無太多的操作,一次安裝,長期穩定工作。
5)價格便宜,取材方便。由於使用的是目前廣泛使用的普通5類非禁止電纜,購買容易,而且價格也很便宜,給工程套用帶來極大的方便。
雙絞線視頻傳輸器是利用雙絞線傳輸視頻信號是近幾年才興起的技術,所謂的雙絞線一般是指網線,雙絞線傳輸利用差分傳輸原理,在發射端將視頻信號變換成幅度相等、極性相反的視頻信號,通過雙絞線傳輸後,在接收端將二個極性相反的視頻信號相減變成通常的視頻信號,故能有效抑制共模干擾,即使在強幹擾環境下,其抗干擾能力遠比同軸電纜好,而且通過對視頻信號的處理,其傳輸的圖象信號也比同軸電纜清晰,同一根網線相互之間不會發生干擾。
優點 1、布線方便,線纜利用率高。一根普通超五類網線,內有4對雙絞線,可以同時傳輸4路視頻信號,或3路視頻、1路控制信號;而且網線比同軸電纜更好敷設。
2、價格便宜。普通超五類網線的價格相當與75-3視頻線,室外防水超五類網線的價格相當與75-5視頻

出現問題

1、圖像有時候會丟失:一般情況下是由於線路中各接觸點的接觸不良引起的,請檢查各端子接線是否擰緊,bnc頭要用純銅的優質品,雙絞線的駁接處需要用電烙鐵焊接良好後作防水密封處理。
2、為了充分利用線纜,工程實際中可以將附近的監控點的信號,用視頻線連線到同一個位置,然後經過轉換器接入雙絞線傳輸,但由於信號的損失會使整體的傳輸距離縮短。一條網線可以同時傳輸4路視頻信號,為防止線間串擾,剩下空著的雙絞線,可參照下一條的方法進行處理。
3、圖像有斜紋狀干擾:
(1)儘量使用更好得直流電源變壓器,以降低電源的波紋係數,減少供電問題帶來的干擾;
(2)視頻信號儘量不要經過更多的設備如分配器等的處理而是出來後直接接入變換器傳輸;
(3)如果同一條網線里的四對雙絞線中尚有空著無用的線對,請在前端將其中一條或二條空的雙絞線接地線,沒有地線的可以接到與攝像機輸出端的同軸電纜的禁止網層相連的端子上。
4、調試期間,接收器ta-305r後面最好是直接接監視器觀看效果。如果後面連線的是分割器等圖像處理器材時,由於它們內部的自動增益電路的作用,會造成調節電位器的時候在相當一段行程中圖像基本無變化的現象,此時可以將電位器調在處於這段基本無變化的行程的中間位置。
5、如果調不出滿意的效果,請與你的供應商聯絡取得技術支持。設備內部並無用戶可以維修的部件,不要打開外殼及撕掉標貼,否則不予免費保修。
6、 以為禁止線能夠增強抗干擾能力,布線時選擇禁止線。
由於工程商長期使用同軸線進行傳輸,把在使用同軸線作為傳輸介質的經驗不自覺地運用到雙絞線傳輸上來,認為使用禁止雙絞線在抗干擾上有更佳的表現。當然用禁止線確實增強了一些抗干擾能力,但卻將高頻信號嚴重受損,傳輸出來的效果色彩變差,距離遠是甚至沒有彩色圖像,傳輸質量和傳輸距離大打折扣。同時禁止雙絞線價格高,也增加了工程成本,因此布線時特別要注意不要用禁止線。而應使用非禁止的雙絞線utp。
7、高估產品的防水、抗干擾和防雷能力。實際上,電子產品都怕受潮、怕電磁干擾、更怕雷擊。雙絞線傳輸設備,由於雙絞線的平衡傳輸特性,對共模干擾有較強的抑制能力,但也不是萬能的,防雷更是其中的一個小小的功能,內置的放電電路,只能對一些電壓不高、電流不大的雷電起到釋放作用,並且一定要接地才有用!當幾萬伏的雷電擊中時,能把大樹劈成板材,小小的雙絞線傳輸器,機殼都可以被融掉,防雷管還能起到什麼作用?所以工程布線時,應該繞開多雨水、強幹擾和有直接雷擊可能的區域,如果有室外露天走線的情形,應該儘量做專用的接地,以加強防雷。同時改善產品安裝處的環境,讓設備工作在一個清潔、乾燥的環境下,更能穩定可靠地工作。
