雙絞線視頻傳輸器原理

雙絞線視頻傳輸器原理

雙絞線視頻傳輸器原理,是指網線,雙絞線傳輸利用差分傳輸原理,在發射端將視頻信號變換成幅度相等、極性相反的視頻信號,通過雙絞線傳輸後,在接收端將二個極性相反的視頻信號相減變成通常的視頻信號,故能有效抑制共模干擾,即使在強幹擾環境下,其抗干擾能力遠比同軸電纜好,而且通過對視頻信號的處理,其傳輸的圖象信號也比同軸電纜清晰,同一根網線相互之間不會發生干擾。

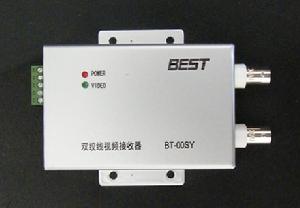

有源接收
利用雙絞線傳輸視頻信號是近幾年才興起的技術,所謂的雙絞線一般是指網線,雙絞線傳輸利用差分傳輸原理,在發射端將視頻信號變換成幅度相等、極性相反的視頻信號,通過雙絞線傳輸後,在接收端將二個極性相反的視頻信號相減變成通常的視頻信號,故能有效抑制共模干擾,即使在強幹擾環境下,其抗干擾能力遠比同軸電纜好,而且通過對視頻信號的處理,其傳輸的圖象信號也比同軸電纜清晰,同一根網線相互之間不會發生干擾。
所以,安防監控、多媒體網路教學等等系統中用雙絞線進行傳輸具有明顯的優勢:
1)傳輸距離遠、傳輸質量高。由於在雙絞線收發器中採用了先進的處理技術,極好地補償了雙絞線對視頻信號幅度的衰減以及不同頻率間的衰減差,保持了原始圖象的亮度和色彩以及實時性,在傳輸距離達到1km或更遠時,圖象信號基本無失真。
2)布線方便、線纜利用率高。一對普通電話線就可以用來傳送視頻信號。另外,樓宇大廈內廣泛鋪設的5類非禁止雙絞線中任取一對就可以傳送一路視頻信號,無須另外布線,即使是重新布線,5類纜也比同軸纜容易。此外,一根5類纜內有4對雙絞線,如果使用一對線傳送視頻信號,另外的幾對線還可以用來傳輸音頻信號、控制信號、供電電源或其它信號,提高了線纜利用率,同時避免了各種信號單獨布線帶來的麻煩,減少了工程造價。
3)抗干擾能力強。雙絞線能有效抑制共模干擾,即使在強幹擾環境下,雙絞線也能傳送極好的圖象信號。而且,使用一根纜內的幾對雙絞線分別傳送不同的信號,相互之間不會發生干擾。
4)可靠性高、使用方便。利用雙絞線傳輸視頻信號,在前端要接入專用發射機,在控制中心要接入專用接收機。這種雙絞線傳輸設備價格便宜,使用起來也很簡單,無需專業知識,也無太多的操作,一次安裝,長期穩定工作。
5)價格便宜,取材方便。由於使用的是目前廣泛使用的普通5類非禁止電纜,購買容易,而且價格也很便宜,給工程套用帶來極大的方便。
