希臘神話中有這樣一個故事:雅各布做夢沿著登天的梯子取得了“聖火”,後人便把這神話中的梯子,稱之為雅各布天梯。

基本信息

簡介

雅各布天梯雅各布天梯

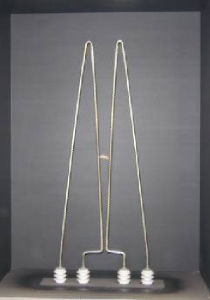

該展品由變壓器羊角電極等部分組成。由變壓器提供數十萬伏的高壓,在羊角電極間擊穿空氣,形成弓形電弧,產生磁場,使電弧向上運動,其運動過程類似於爬梯。當電弧被拉長到600mm左右,所施加的電壓再不能維持產生電弧所需的條件,電弧就消失,此時羊角電極底部又會產生新的電弧,形成周而復始的電弧爬梯現象。

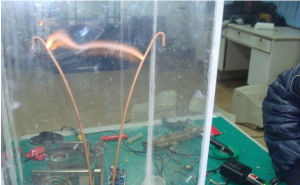

雅各布天梯則展示了電弧產生和消失的過程。二根呈羊角形的管狀電極,一極接高壓電,另一個接地。當電壓升高到5萬伏時,管狀電極底部產生電弧,電弧逐級激盪而起,如一簇簇聖火似地向上爬升,猶如希臘神話的雅各布天梯。

在2-5萬伏高壓下,兩電極最近處的空氣首先被擊穿,形成大量的正負電漿,即產生電弧放電。空氣對流加上電動力的驅使,使電弧向上升,隨著電弧被拉長,電弧通過的電阻加大,當電流送給電弧的能量小於由弧道向周圍空氣散出的熱量時,電弧就會自行熄滅。

說明

高壓下,電極間距最小處的空氣還會再次被擊穿,發生第二次電弧放電,如此周而復始。
