鋼筋錨固

鋼筋混凝土結構中鋼筋能夠受力，主要是依靠鋼筋和混凝土之間的粘結錨固作用，因此鋼筋的錨固是混凝土結構受力的基礎。如錨固失效，則結構將喪失承載能力並由此導致結構破壞。在混凝土結構基本理論中，受混凝土的極限應變值的限制，強度過高的鋼筋發揮不出其全部作用（這正是混凝土設計規範和施工規範不設Ⅳ級鋼筋的理論依據）。所以，即便是Ⅳ級鋼筋，其強度設計值也只能取到360N/mm2（與Ⅲ級鋼筋相同），且當用於軸心受拉和小偏心受拉構件時只能按300N/mm2取用。因此，高於Ⅲ級的鋼筋的錨固長度取值按Ⅲ級鋼筋即可。Ⅳ級鋼筋的塑性性能和可焊性比新Ⅲ級鋼筋差，用在普通混凝土結構中並不合適，也不經濟。

基本信息

• 中文名：鋼筋錨固
• 英文名：Reinforced anchorage

• 分類：建築
• 材料：鋼筋
• 內 含：混凝土

簡介

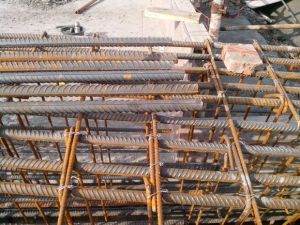

鋼筋錨固

鋼筋的錨固是增強混凝土與鋼筋的連線，為了讓混凝土和鋼筋能更好的容為一體，協同工作承受來自各種荷載產生壓力、拉力以及彎矩、扭矩等；錨固的部位和形式有很多種。

長度

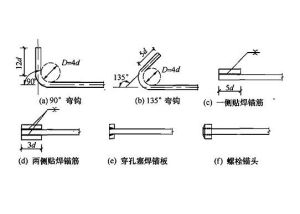

鋼筋錨固示意圖

鋼筋的錨固長度一般指梁、板、柱等構件的受力鋼筋伸入支座或基礎中的總長度，可以直線錨固和彎折錨固。彎折錨固長度包括直線段和彎折段。
鋼筋錨固長度的計算，根據《混凝土結構設計規範》GB50010-20108.3.1條的規定：
當計算中充分利用鋼筋的抗拉強度時，受拉鋼筋（普通鋼筋）的基本錨固長度應按下列公示計算：
Lab=α×(fy/ft)×d。
式中:Lab為受拉鋼筋的基本錨固長度；
fy為錨固鋼筋的抗拉強度設計值；
ft為混凝土的軸心抗拉強度設計值；
α為錨固鋼筋的外形係數，光圓鋼筋取0.16，帶肋鋼筋取0.14；
d為錨固鋼筋的直徑。
受拉鋼筋的錨固長度應根據錨固條件按下式計算，且不應小於200mm:
La=ξaXLab
式中：La為受拉鋼筋的錨固長度；
ξa為錨固長度修正係數。
當考慮抗震時縱向受拉鋼筋的抗震錨固長度應按下式計算：
LaE=ξaEXLa
式中：LaE為縱向受拉鋼筋的抗震錨固長度；
La為受拉鋼筋的錨固長度；
ξaE為縱向受拉鋼筋的抗震錨固長度修正係數，對一、二級抗震等級取1.15，對三級抗震等級取1.05，對四級抗震等級取1.00。

選用

另外，當鋼筋為HRB335級和HRB400級其直徑大於25mm時，錨固長度應再乘1.1的修正係數。
在地震區還應根據抗震等級再乘一個係數：抗震等級一、二級時係數為1.15；三級時係數為1.05；四級時係數為1.0。
混凝土中受壓鋼筋的錨固長度為受拉鋼筋錨固長度的0.7倍。
以上是鋼筋錨固長度的計算方法，在施工圖中的設計說明部分，一般都有對鋼筋錨固長度的要求，可以根據圖中的要求進行檢查。
