遠程視頻監控

遠程視頻監控

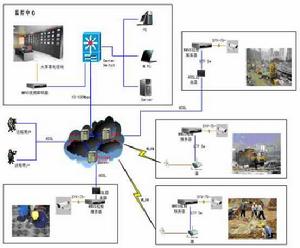

遠程視頻監控系統,就是通過標準電話線、網路、移動寬頻及ISDN 數據線或直接連線,可達到的世界任何角落,並能夠控制雲台/鏡頭、存儲視頻監控圖像。遠程傳輸監控系統通過普通電話線路將遠方活動場景傳送到觀看者的電腦螢幕上,並具備當報警觸發時向接收端反向撥號報警功能。系統由"監控"主機和接收軟體兩部分構成,用戶自備的設備包括:攝像機、一台普通PC、寬頻線路。

基本信息

定義

遠程傳輸監控系統可以通過標準電話線、寬頻及ISDN 數據線或直接連線,普通電話線以15fps的速度傳輸音頻及視頻圖象。該系統具有您需要的所有優點,它允許同時對六個場所進行監控並且提供瞬時視頻警報核實功能,是節儉人力、物力和時間的經濟實惠的遠程傳輸監控系統。

實現方式

實現廣域網視頻監視,主要通過三種方式實現:1.硬碟錄像機;2.網路視頻伺服器;3.網路攝像機。

硬碟錄像機是一個以錄像為主的設備,有的可以支持IE瀏覽。網路視頻伺服器一般前端不錄像,直接將影像傳輸到後台,可看,可由後台伺服器錄像。網路攝像機,直接連線到網路查看,有的也可錄像。

硬碟錄像機

1、硬碟錄像機

DVR即是Digital Video Recorder——數字視頻錄像機或數字硬碟錄像機,我們習慣上稱為硬碟錄像機。

它是一套進行圖像存儲處理的計算機系統,具有對圖像/語音進行長時間錄像、錄音、遠程監視和控制的功能,DVR集合了錄像機、畫面分割器、雲台鏡頭控制、報警控制、網路傳輸等五種功能於一身,用一台設備就能取代模擬監控系統一大堆設備的功能,而且在價格上也逐漸占有優勢。

DVR採用的是數字記錄技術,在圖像處理、圖像儲存、檢索、備份、以及網路傳遞、遠程控制等方面也遠遠優於模擬監控設備,DVR代表了電視監控系統的發展方向,是市面上電視監控系統的首選產品。

在選購硬碟錄像機時,特別要注意產品所說的網路監視功能是局部網內固定IP連線還是廣域網的動態IP。

2、硬碟錄像機的用途和分類

硬碟錄像機的主要用途是將前端設備(如攝像機)傳送過來的圖像模擬信號轉變成數位訊號,經壓縮後存儲在硬碟,一般分為PC式和嵌入式。

3、MPEG

它是由ISO(國際標準化協會)與IEC(國際電子協會)於1988年聯合成立的組織,其主要工作是致力於運動圖像(MPEG視頻)及其伴音編碼(MPEG音頻)的標準化工作。

4、MPEG系列版本

MPEG至今共有5個版本:MPEG-1、MPEG-2、MPEG-4、MPEG-7和MPEG-21。其中MPEG-1、MPEG-2套用比較廣泛,而MPEG-4雖已推出兩年,但它的套用才活躍起來。MPGE-7和MPEG-21則屬於今後的標準。

5、MPEG-1的套用

MPEG-1制定於1992年,是針對1.5Mbps以下數據傳輸率的數字存儲媒體運動圖像及其伴音編碼設計的國際標準,主要套用於CD-ROM(包括Vdieo-CD、CD-I等)存儲彩色的同步運動視頻圖像,它的目的是把221Mbit/S的N製圖像壓縮到1.2Mbit/s,壓縮率為200:1。使用MPEG-1壓縮算法,可將一部120分鐘的電影壓縮到1.2GB左右,因此廣泛套用VCD製作,目前90%以上VCD都是用MPEG-1格式壓縮的。

6、MPEG-2的套用

MPEG-2於1996年推出,主要用於解決多媒體傳輸問題。在寬頻上傳輸的圖像質量能達到電視廣播甚至HDTV的標準,支持更廣的解析度和比特率範圍,成為數字圖像盤(DVD)和數字廣播電視的壓縮方式。它可以將一部120分鐘的電影壓縮到4-8GB,提供低音聲道和多達7個伴音聲道。

7、MPEG-3標準

由於MPEG-2的出色性能已能適用於HDTV,因此MPEG-3標準並未制定。我們通常所說的MP3指的是MPEG Layer3,只是MPEG的一個音頻壓縮標。

8、MPEG-4的套用

MPEG-4公布於1999年1月,隨後於12月公布了第二版。MPEG-4的正式ISO命名為ISO/IEC14496。MPEG-4的最大創新在於賦予用戶針對套用建立系統的能力,而不僅僅使用戶面向套用的固定標準。MPEG-4將集成儘可能多的數據類型,使我們第一次有可能建立個性化的視聽系統。

9、MPEG-4與MPEG-1、MPEG-2相比較的優勢

與MPEG-1、MPEG-2相比,不僅在壓縮算法和磁碟空間的套用上占有優勢,而且隨著時間的推移,技術上也會更加成熟。假如你帶一群孩子逛玩具店,在MPEG-1和MPEG-2的世界裡,你只能告訴他們:“把鼻子貼在櫥窗上看玩具。”但在MPEG-4的世界裡,你就能夠對他們說:“你們看到玩具了嗎?去和他一起玩玩吧!”

10、最新的MPEG數字壓縮格式

MPEG組織最新將批准一項新的數字壓縮格式,稱為H.264,是由美國和歐洲標準組織合作組建的“聯合視頻小組”創建的,作為MPEG-4標準的第10部分。它比MPEG-4的視頻格式在性能的方面提高33%,可以加快網際網路和無線視頻點播服務的傳輸速度。

11、H.261、H.263標準

1984年,國際電報電話諮詢委員會(CCITT)第15研究組建立了一個專家組,專門研究電視電話和會議電視的編碼標準,並於1990年12月正式通過了傳輸率在P×64kb/S(P=1、2……30)的視聽業務編解碼CDELC H.261標準。這個標準主要是針對通過電話線的會議可視、可視電話以及其他多媒體通信提出的。H.263視頻編碼標準是1996年公布的極低碼率編碼標準之一,它是H.324系列建議中的視頻編碼部分。

12、OSCAL DVR的主要技術參數

OSCAL2000採用的視頻壓縮格式為H.264,所以能做到目前最佳的網路傳輸效果畫面回放效果。

視頻伺服器

從某種角度上說,視頻伺服器 可以看作是不帶鏡頭的網路攝像機,或是不帶硬碟的DVR,它的結構也大體上與網路攝像機相似,是由一個或多個模擬視頻輸入口、圖像數字處理器、壓縮晶片和一個具有網路連線功能的伺服器所構成。視頻伺服器將輸入的模擬視頻信號數位化處理後,以數位訊號的模式傳送至網路上,從而實現遠程實時監控的目的。由於視頻伺服器將模擬攝像機成功地“轉化”為網路攝像機,因此它也是網路監控系統與當前CCTV模擬系統進行整合的最佳途徑。

視頻伺服器除了可以達到與網路攝像機相同的功能外,在設備的配置上更顯靈活。網路攝像機通常受到本身鏡頭與機身功能的限制,而視頻伺服器除了可以和普通的傳統攝像機連線之外,還可以和一些特殊功能的攝像機連線,例如:低照度攝像機、高靈敏度的紅外攝像機等。

市場上的視頻伺服器以1路和4路視頻輸入為主,且具有在網路上遠程控制雲台和鏡頭的功能,另外,產品還可以支持音頻實時傳輸和語音對講功能,有的視頻伺服器還有動態偵測和引發事件後的報警功能。

視頻伺服器還只能做到MP4壓縮,相對與採用H264壓縮技術的網路硬碟錄像機來說,占用的頻寬大一些。

網路攝像機

網路攝像機 就是擁有獨立的IP位址和嵌入式的作業系統從而實現網路監控的智慧型化產品。 它可以通過LAN、DSL連線或者是無線網路適配器直接連線到網路上。 網路攝像機,包括一個鏡頭、光學過濾器、影像感應器、數位化壓縮控制器以及嵌入式作業系統。新型的網路攝像機還能夠配備其它更高級的功能如動態監測功能。

元件組成:

網路攝像機首先採集圖像(這些圖像可以被視為由不同波段的光組成),然後把它轉換成光電訊號。這些光電訊號隨之被網路攝像機從模擬狀態轉換成數字模式,經過壓縮處理後,然後被傳送到網路上。

攝像機鏡頭聚焦影像到影像感測器(CCD)。在這些影像資料到達CCD之前它們先要通過光學濾鏡,這個過程過濾掉一些紅外光,使得只有合適的光線才可以被顯示出來。CCD之後把這些由光訊號組成的信息轉化成電信號。然後,這些電信號被轉換為數字訊號在網路上進行傳輸。

網路攝像機的控制晶片就扮演著這樣一個攝像機控制器的功能,它同時管理著曝光、白平衡、影像清晰度以及與圖片質量有關的其它方面。 它還包括一個視頻壓縮元件,其功能是把這些數字影像資料壓縮到包含儘量少的數據信息,從而實現網路上的高效傳輸。

攝像機的乙太網連線通過乙太網控制晶片得以實現 -- 這個晶片是用來連線外圍設備到網路的最佳解決方案。該晶片包含一個32位的CPU, 10/100兆位的乙太網連線, 先進的直接存儲方式和通用性較強的 I/O 接口。

CPU,快閃記憶體和動態存儲器就是網路攝像機的大腦與心臟;有著微型計算機的功能,並且它也是特別為網路套用而設計的。它們共同處理攝像機與網路之間的交流。

優缺點

遠程網路監控的實現首先要解決的問題是:1、是否具備網路;2、頻寬;3、希望同時傳輸幾路攝像機的畫面;4、是否要求畫面實時、是否要求監聽;5、傳輸過來的畫面質量要求;6、是否要在同一個螢幕同時看幾個分離較遠的分支機構的畫面;7、是否要級聯,比如區看街道級、市級看區級、省級看市級。

根據實際情況進行設計,才能得到最理想的解決方案。

硬碟錄像機解決了長時間錄像的問題,徹底地取代了傳統錄像帶錄像機,同時有的已經具備遠程網路傳輸功能;視頻伺服器和網路攝像機都完全依賴網路,不允許網路有一點的停頓,否則將什麼也看不到什麼也錄不到。

在實際需求中,有很多並不需要錄像和並不需要實時監視的情景,在攝像機數量只有幾個的的情況下,選用網路攝像機,可以做到最低的投入。

較大規模的遠程視頻監控的傳輸系統往往採用租用線路的方式(或直接使用寬頻接入,如ADSL、LAN、VPN等等),使用租用線路組建的廣域網的頻寬往往會低於區域網路100M的頻寬,當區域網路多個用戶通過廣域網去訪問實時的視頻流時,廣域網的頻寬是一個瓶頸。

五個視頻服務請求任務傳送給區域網路內的流媒體伺服器,由流媒體伺服器通過廣域網獲取視頻流,同時轉發給五個請求的用戶,這樣可節省5倍的頻寬資源。一個流媒體伺服器可並發回響多個用戶的請求,當不同級的監控中心配置了流媒體伺服器後,上級的流媒體需要可經過下級的流媒體伺服器進行轉發。

在大規模的廣域網集中監視需求中,也可以採用將流媒體伺服器放在電信機房,然後由電信機房拉專線到監視中心。

網路遠程監控,傳輸距離無界限,監控方便;監控畫面切換簡便快捷;圖像影像存取簡便容易;一個設備取代了傳統的畫面分割處理器、控制器和錄像機三大件,大大降低了綜合成本;特別是有些硬碟錄像機具有WEB SERVER功能,使管理層身處異地也能隨時掌握工廠的生產狀況,方便管理。

由於網路互接需要知道被監控設備的IP,才能讓遠程端找到監控設備,才能連線到影像。網路遠程監控,是基於IP上的新套用,連線的各個分支點的IP大多是動態IP(離網後會重新分配一個新IP位址,而固定IP的費用較貴),軟體和套用上是否支持連線動態IP就很重要。

OSCAL2000網路硬碟錄像機的軟體就可以滿足小規模網路用戶的要求,可輕鬆實現同時監視多個動態IP點上的硬碟錄像機的畫面,在遠程監視端,可以挑選各個分支硬碟錄像機中的某一個或者某幾個畫面,然後把這些畫面集中在同螢幕同時顯示。

產品介紹

(1)網路人攝像機(普通版)是一種結合傳統攝像機與網路技術所產生的新一代攝像機,只要將網路人攝像機插在網線上(無需電腦),它即可將影像透過網路傳至地球另一端。可以遙控攝像機左右320度,上下60度旋轉,進行監視,並將監視畫面錄製下來,發到信箱或者FTP伺服器上……在你的公司或者倉庫、鋪面、家庭安裝一個網路人攝像機,那么你即使到了美國,只要能上網,也可以遠程進行監視。

(2)網路人攝像機(加強版)輕鬆實現高清晰圖像的低網路頻寬傳輸,圖像較普通版的攝像機更清晰、並且實現夜視、音頻傳輸等新功能。

該網路攝像機產品方案適用於中小家庭或商務辦公室,以及需要運用到遠程網路視頻傳輸及監控的各種場合,該產品易於安裝,操作簡便。

(3)網路人攝像機(戶外版)首先擁有“加強版”全部的功能和特性,並在此基礎上進一步強化了對環境的適應功能。與加強版不同的是,它使用的是專業的CCD感光晶片(420線),半球防護罩,防水耐高溫,抑制強光、紅外夜視;可以適應較惡劣的室外環境,支持無線路由……

戶外版不但可以在室內正常使用,更可以安裝在室外,適用於一些需對戶外設施進行監控的處所,比如:建築工地、小區別墅、學校、工廠、道路等地的監控,易於安裝,操作簡便,如果你要監控場所在戶外,建議你使用戶外版,如果你的監控場所在室內,建議你使用加強版或是普通版。

技術發展

無線視頻監控伴隨著我國3G網路覆蓋的開始、COFDM、WIFI等技術的飛速發展,和衛星的民用化。基於3G的無線視頻監控、基於COFDM 無線視頻監控、WIFI的無線視頻監控、衛星無線視頻監控等技術的進一步提高,無線視頻業務對於誤碼率、切換效率、時延、頻寬穩定性等方面的進一步最佳化。無線視頻監控將進入飛速發展的時代。

長期以來,視頻監控系統主要用於對重要區域或遠程地點的監視和控制,視頻監控技術在電力系統、電信機房、工廠、城市交通、水利系統、小區治安等領域也得到了越來越廣泛的套用。視頻監控系統將監控點實時採集的視頻流實時地傳輸給監控中心,便於監控中心進行遠程監控,對突發事件及時指揮處置。

基於傳統的有線網路實現的視頻監控存在著明顯的缺點。這些缺點包括:布點受限制,監控點的選擇一般都在靠近有線接入點的地方,這種方式限制了布點的靈活性;布點工程量大,需要鋪設網線和光纖,由於基礎網路的工程量往往會很大,因此一般有線監控比較適用於已存在基礎網路的場合;工程周期長,鋪設基礎網路耗時耗力;欠缺靈活性,擴展和調整不方便,會增加工程量和不必要的基礎網路建設;缺乏移動性,這是有線網路的先天缺陷。

為了解決上述問題,無線視頻監控應運而生,從而讓視頻監控徹底擺脫了因有線而帶來的種種限制。可以預見,伴隨著無線視頻監控相關技術的持續進步,如終端技術、組網技術、傳輸技術等,無線視頻監控業務將成為無線網路技術最典型的套用之一。

套用

遠程視頻監控系統是通過標準電話線、網路、移動寬頻及ISDN數據線或直接連線,可達到任何角落,能控制雲台/鏡頭,存儲視頻監控圖像。

遠程傳輸監控系統通過普通電話線路將遠方活動場景傳送到觀看者電腦螢幕上,並具備當報警觸發時向接收端反向撥號報警,系統由“監控主機和接收軟體兩部分構成”。用戶自備設備包括:攝像機、一台普通PC、寬頻線路。

遠程傳輸監控系統可以通過標準電話線、寬頻及ISDN數據線或直接連線、普通電話線以15fps的速度傳輸音頻及視頻圖像,它允許同時對六個場所進行監控並且提供瞬時視頻報警核實功能。是節儉人力、物力和時間的經濟實惠遠程傳輸監控系統。

一般套用:圖書館、家庭、倉庫、便利店、連鎖超市、分散式企業、銀行等金融部門。
