達林頓三極體

達林頓三極體

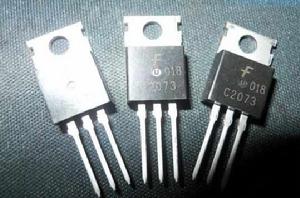

達林頓只是一種三極體接法的名稱,有成品達林頓管,也有由兩隻獨立的三極體組成一隻達林頓管,兩級放大器元件同為NPN型電晶體,將前級電晶體的射極電流直接引入下一級的基極,當作下級的輸入。因為使用相同類型的電晶體,所以稱為「同極型達林頓」連線。而使用NPN與PNP電晶體相互串接達成達林頓的特性,則稱為「異極型達林頓」。

基本信息

簡介

達林頓三極體是兩顆三極體串接組合的。電流放大倍數是兩個三級管各別放大倍數的相乘,這個數字往往可以過萬。很明顯,較之一般開關三極體,達林頓開關三極體的驅動電流甚小,在驅動訊號微弱的地方是較好的選擇 。

達林頓的特性

1.高電流增益; 

2.電壓增益約等於1(小於1); 

3.高輸入阻抗; 

4.低輸出阻抗; 

5.放大倍數等於兩管之積,漏電流影響極大,造成電路不穩定。

技術說明

“達林頓”是指兩個三極體在一起的組合方式,這種組合方式有4種,NPN管和NPN管、PNP管和PNP管、NPN管和PNP管、PNP管和NPN管。兩隻管子組合後的電流放大倍數等於兩隻管子的電流放大倍數的乘積。比如說兩隻管子的放大倍數都是100,那么組合後就是100×100=10000。達林頓管不僅能做開關使用,也能做放大用 。

優點

達林頓就是兩個三極體按照電流流向複合的接在一起,它比普通的三極體的好處就是放大倍數高,具體放大倍數等於兩個三極體的放大倍數乘積。在功率放大器和做穩壓電源時,常常用到達林頓。

缺點

達林頓開關三極體的缺點就是輸出壓降較一般開關三極體多了一個級數,它是兩個三極體輸出壓降的相加值。由於第一級三極體功率較小,一般輸出壓降較大,所以造成了達林頓開關三極體是一般開關三級管輸出壓降3倍左右。使用時要特別注意是否產生高溫;另外高放大倍數帶來的不良作用就是容易受干擾,在設計線路時也要注意相關的保護措施。

套用

MP4020 MP4020

達林頓三極體具有高電流增益!電壓增益約等於1,高輸入阻抗、低輸出阻抗和開關特性好等優良特性所以被廣泛套用在大功率開關、電錘驅動、脈衝電動機驅動和電感負載開關。如圖為四個達林頓管組成的驅動電路MP4020 。
