透明液晶拼接屏

產品信息

液晶拼接是完整的成品,即掛即用,安裝就像搭積木一樣簡單,單個或多個液晶拼接屏的使用及安裝都非常簡單。液晶拼接四周邊緣僅有9mm的寬度,表面還帶鋼化玻璃保護層、內置智慧型溫控報警電路及特有的“快散”散熱系統。應有盡有,不僅適應數位訊號輸入,對模擬信號的支持也非常獨到,另外液晶拼接信號接口多,利用DID液晶拼接技術實現了模擬信號與數位訊號可以同時接入,最近的一種BSV液晶拼接技術還可以實現3D智慧型效果。液晶拼接系列產品採用獨有的以及世界最前沿的數字處理技術,讓用戶真正體驗全高清大螢幕效果。

DID液晶拼接屏可任意組合:既可以採用大屏拼接、也可以小屏拼接;既可單屏顯示,也可以整屏拼接。可以根據客戶對液晶拼接屏系統提出的套用要求和系統規模,按照實際的套用環境,選擇合適的拼接方式和最好的產品,設計個性化方案,滿足客戶的需求

1系統的可行性
液晶拼接牆既可以採用小屏拼接、也可以採用大屏拼接,拼接可任意組合(M×N),更可以採用BSV液晶拼接技術實現積木式、球星安裝。我們會根據不同的客戶對拼接系統提出的系統規模、尺寸和套用要求,選擇合適的產品和拼接方式,提出具體實施方案,滿足系統的套用需求。
通過RS-232通訊接口來控制圖像控制器來實現任意組合顯示模式的切換、信號的切換等。
客戶的不同需求,打造個性化系統,提供不同的實施方案和技術支持。
2系統的實用性
可以根據用戶對輸入信號的要求,選擇不同的視頻處理系統,實現VGA、複合視頻、S-VIDEO、YPBPR/YCBCR、DVI/HDMI信號、IP網路信號的輸入,滿足不同使用場合,不同信號輸入的需求。可以通過控制軟體,實現各種信號的切換、拼接成全螢幕顯示、任意組合顯示、圖像拉伸顯示、圖像漫遊顯示、圖像疊加顯示等。
3系統的可靠性
DID液晶拼接牆所用的拼接單元採用工業級的韓國三星DID液晶專用屏,拼接單元可一天24小時一年365天連續工作,拼接單元具有可靠性、穩定性高等特點,以保證系統穩定可靠地運行。由於低功耗、重量輕、壽命長,無輻射等特點,使得液晶拼接牆可靠性極高。
4系統的經濟性
考慮系統的經濟性,應從性價比來考量,只有在高性能、高質量的前提下,系統的經濟性才有意義。
目前正值全球經濟危機,各企業機關均在壓縮支出,但對液晶顯示產品的需求仍成遞增趨勢,因此在滿足客戶的基本需求同時,更具性價比的產品將得到客戶的青睞。
5系統的開放性及可擴展性
數字網路型超窄邊智慧型液晶拼接系統遵循開放系統的原則,系統除了可以直接接入VGA、RGB、視頻信號外,還應可以接入網路信號、寬頻語音等,能隨時對各類信號進行切換及動態綜合顯示,給用戶提供一個互動式平台,而且支持二次開發;系統應有增加新設備和新功能的能力,使得硬體擴充變得非常簡單。同時,軟體也只需要進行擴容和升級就可以滿足要求,而不必修改源程式。系統硬體和軟體部分都能夠方便的“與時俱進”
編輯本段

三、液晶拼接屏特點

1.採用DID面板
BSV獨創的DID(DigitalInformationDisplay)面板技術成為顯示產業矚目的焦點。DID面板的革命性突破在於超高亮度、超高對比度、超耐用性以及超窄邊套用,解決了液晶顯示套用於公共顯示和數字廣告標牌的技術障礙。一般來說,電視或電腦所用液晶屏的亮度只有250~300cd/m2,採用DID面板的液晶螢幕亮度則高達1500cd/m2,對比度高達10000:1,比傳統電腦或電視液晶屏要高出一倍,是一般背投的三倍。因此,採用DID面板的專業液晶顯示器即使是在戶外的強光照射下也清晰可見。
2高亮度
與TV和PC液晶屏相比,LCD液晶屏擁有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡,而DIDLCD液晶屏的亮度可以達到700cd/㎡(46〞)。3.高對比度DID液晶屏具有3000:1(46〞)對比度,比傳統PC或TV液晶屏要高出一倍以上,是一般背投的三倍。
3圖像處理技術
可使低像素圖像在全高清顯示屏中中清晰再現;去隔行處理技術,消除閃爍;去交錯算法,消除“鋸齒”;動態插值補償、3D梳狀濾波、10位數字亮度以及色彩增強、自動膚色校正、3D運動補償、非線性縮放等多種國際領先技術處理。4.更好的彩色飽和度
目前普通CRT的彩色飽和度只有50%左右,而DIDLCD可以達到92%的高彩色飽和度,這得益於為產品專業開發的色彩校準技術,通過這個技術,除了對靜止畫面進行色彩校準外,還能對動態畫面進行色彩的校準,這樣才能確保畫面輸出的精確和穩定。
5.更寬的視角
PVA(PatternedVerticalAlignment)技術即“圖像垂直調整技術”,利用這種技術,可視角度可達雙178°以上(橫向和縱向)。
可靠性更好
普通液晶屏為電視,PC顯示器設計,不支持日夜連續使用,科創液晶屏為監控中心、展示中心設計,支持在7x24小時連續使用。
6.純平面顯示
LCD是平板顯示設備的代表,是真正的純平顯示器,完全無曲率大畫面,無變形失真。
7.超薄窄邊設計
DIDLCD拼接單元憑藉獨特的設計和精湛的製造工藝,其框線結構與以往的DID拼接單元產生了質的飛躍:STI-460ADHDID拼接單元左邊及上框線厚度為4.3mm;右邊及下框線厚度為2.4mm;綜合拼接框線厚度僅僅7mm左右!能為拼接用戶帶來完美的視覺享受。
8.亮度均勻,影像穩定不閃爍
由於LCD每一個點在接收到信號後就一直保持那種色彩和亮度,而不像CRT那樣需要不斷刷新象素點。因此,LCD亮度均勻、畫質高而且絕對無閃爍。
9.拼接方式可選
DID液晶拼接牆的拼接數量可任意選擇(行(m)×列(n)),屏的大小亦有多種選擇,以滿足不同使用場合的需求。
10.靈活多變的拼接顯示組合功能
可根據不同用戶的要求進行個性化設計,選擇單屏顯示、整屏顯示、任意組合顯示、圖像漫遊、圖像疊加等功能。
11.先進的螢幕參數高校功能
針對DID液晶拼接幕牆使用液晶屏和驅動電路可能存在參數不一致問題,DID液晶拼接牆系統具有亮度、對比度、色度、白平衡的調整功能,調試後,參數自動保存,從而保證了整幅拼接螢幕的色彩一致性和亮度的均勻性。
12.環保健康
與背投式(包括CRT背投、DLP等)拼接牆相比,LCDDID液晶拼接牆發熱量小、無輻射、無閃爍、不傷眼、不含有害物質(如鉛、汞、鎘和鉻等),是新一代的環保健康拼接牆。
13.美觀的牆體結構
DID拼接牆的機櫃厚度僅為180mm,採用全鋼結構,堅固牢靠,拼接屏嵌入式安裝,簡單方便,整體結構緊湊,節省空間。
14.120HZ倍頻刷新頻率
DIDLCD產品的120Hz倍頻液晶顯示技術,能有效解決圖像快速運動過程中的拖尾和模糊,增強圖像的清晰度和對比度,使畫面更清澈,人眼長時間觀看也不易疲勞。
15.更長使用壽命
普通的NB、PC及TV使用的LCD液晶屏其背光源的使用壽命為1萬至3萬小時,而DIDLCD液晶屏背光源的使用壽命均可達6萬小時以上,這就確保了拼接顯示屏使用的每片液晶屏在長時間使用後的亮度、對比度和色度的一致性,並且確保顯示屏的使用壽命不低於6萬小時。液晶顯示技術沒有任何需要定期更換的耗材設備,所以維護、維修成本極低。
編輯本段

四、液晶拼接屏系統結構

液晶拼接系統組成:
DID液晶拼接屏
圖形拼接處理器
圖形拼接視頻矩陣
大螢幕通訊中繼器
大螢幕電源集配器
拼接系統軟體包
拼接系統操作主機
拼接屏專用支架
拼接專用線纜

五、液晶拼接屏運用

可以根據用戶對輸入信號的要求,選擇不同的視頻處理系統,實現VGA、複合視頻、S-VIDEO、YPBPR/YCBCR或DVI信號輸入,滿足不同使用場合,不同信號輸入的需求。可以通過控制軟體,實現各種信號的切換、拼接成全螢幕顯示、任意組合顯示、圖像拉伸顯示、圖像漫遊顯示、圖像疊加顯示等。

樣例

超窄邊液晶拼接屏

超窄邊無縫拼接屏,由拼接顯示單元、信號處理單元及中控管理軟體等共同構成。拼接顯示單元,分液晶超窄邊拼接單元和等離子無縫拼接單元。
液晶超窄邊拼接單元(DID)
採用三星、LG、夏普商用超窄邊液晶面板,保證畫面高質量呈現,N*M數量任意拼接成大螢幕牆,178度寬大視角;
46寸LCD超窄邊液晶拼縫6.7mm,46寸LED超窄邊液晶拼縫5.5mm,47寸LCD超窄邊液晶拼縫6.3mm,55寸LCD超窄邊液晶拼縫5.3mm,60寸LCD超窄邊液晶拼縫6.5mm;

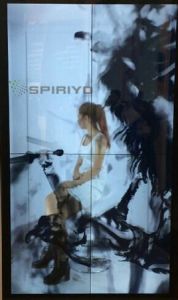

透明液晶拼接屏透明液晶拼接屏

專業級液晶面板和組件滿足長時間不間斷使用,使用壽命可達50000-100000小時,直下式LED背光面板,智慧型內部控溫,定時開關機。
等離子無縫拼接單元(PDP)
採用韓國商用等離子面板,42寸等離子拼接拼縫僅1.8mm,近似無縫,保證畫面高質量呈現,N*M數量任意拼接成大螢幕牆,179度寬大視角;
超高亮度1700cd/㎡,使螢幕更加亮麗,3000:1超高對比度,顯示色彩明亮飽和,畫面流暢清晰。
使用壽命可達60000小時以上,滿足系統長時間不間斷工作。
