拼接屏目前分為曲面液晶拼接屏,液晶拼接屏、等離子拼接屏、DLP、透明屏等,目前,可搭配拼接處理器、中控式HDMI矩陣、HDMI分配器等輔材達成整個系統使用,其中最新技術是可以用“手機控制的HDMI矩陣”,下文主要介紹的是液晶拼接屏。

基本信息

百科名片

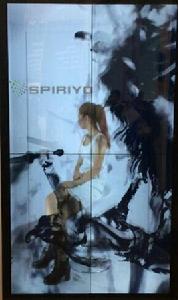

拼接屏 拼接屏

拼接屏是完整的成品,即掛即用,安裝就像搭積木一樣簡單,單個或多個液晶屏的拼接使用及安裝都非常簡單。拼接屏四周邊緣僅有9mm的寬度,拼接屏表面還帶鋼化玻璃保護層、拼接屏內置智慧型溫控報警電路及特有的“快散”散熱系統。拼接屏應有盡有,不僅適應數位訊號輸入,對模擬信號的支持也非常獨到,另外拼接屏信號接口多,利用拼接屏技術實現了模擬信號與數位訊號同時接入,最近的一種BSV拼接屏技術還可以實現3D智慧型效果。拼接屏系列產品採用獨有的以及世界最前沿的數字處理技術, 讓用戶真正體驗全高清大螢幕效果。

基本信息

拼接屏是一個完整的液晶拼接顯示單元,既能單獨作為顯示器使用,又可以以液晶拼接成超大螢幕使用。根據不同使用需求,實現可變大也可變小的百變大屏功能:單屏分割顯示、單屏單獨顯示、任意組合顯示、全螢幕液晶拼接、豎屏顯示,圖像框線可選補償或遮蓋。

簡介

SLCD是英文Splice Liquid Crystal Display的縮寫,即拼接專用液晶屏。SLCD是LCD的一個高檔衍生品種,採用世界最先進的工業級液晶面板,採用色彩飽和度高達97%,亮度可達700cd/㎡,對比度為3000:1,刷新頻率120Hz,可視角度高達178度,完整包裝可抵抗1米以下跌落衝擊,使用壽命長達6萬小時。SLCD是一個完整的拼接顯示單元,既能單獨作為顯示器使用,又可以拼接成超大螢幕使用。根據不同使用需求,實現可變大也可變小的百變大屏功能:單屏分割顯示、單屏單獨顯示、任意組合顯示、液晶圖像拼接、全螢幕拼接、豎屏顯示,圖像框線可選補償或遮蓋,支持數位訊號的漫遊、縮放拉伸、跨屏顯示,各種顯示預案的設定和運行,全高清信號實時處理。

拼接屏 拼接屏

安裝就像搭積木一樣簡單,單個或拼接的使用及安裝都非常簡單。SLCD是超級窄邊的液晶拼接屏,四周邊緣僅有3mm的寬度,表面還帶鋼化玻璃保護層、內置智慧型溫控報警電路及特有的“快散”散熱系統。其拼接專用接口非常豐富:模擬的AV、分量、S端子、VGA接口,數字的DVI、HDMI等,應有盡有,不僅適應數位訊號輸入,對模擬信號的支持也非常獨到。SLCD全系列產品採用獨有的以及世界最前沿的數字處理技術, 讓用戶真正體驗全高清大螢幕效果

特點

1、超長壽命。隨著科學技術的進步,液晶產品的使用壽命已經可以達到50000個小時以上(主要受背光源影響),目前市場主流的LED背光源技術已經基本擺脫了CCFL背光源時代的限制,其使用壽命可以達到10萬小時以上,亮度可以達到1000流明,且不會在長時間的使用後出現光源變暗的情況。

2、視角大。對於早期的液晶產品而言,可視角度曾經是制約液晶的一個大問題,但隨著液晶技術的不斷進步,已經完全解決了這個問題,像使用了DID、IPS技術的拼接屏,其可視角度可以達到史無前例的178度。

3、解析度高。按照目前市場主流技術,液晶顯示屏的物理解析度可以輕易達到肉眼無法分辨的視網膜級,液晶的亮度和對比度都很高,色彩鮮艷亮麗,圖像穩定不閃爍。

4、超薄輕巧。液晶具有厚度薄,重量輕的特點,可以方便地拼接和安裝。55寸專用液晶屏,重量只有30KG,厚度不到11公分,這是其它顯示器件所不能比擬的。

5、功耗極小。液晶顯示設備,小功率,低發熱一向為人們所稱道,待機情況下僅為3W。

6、故障率低。液晶是目前最穩定最可靠的顯示設備,由於發熱量很小,器件很穩定,不會因為元器件溫升過高損壞而造成故障。

由於液晶產品的背光源發光體限制了液晶板的尺寸,拼接屏所用的DID、IPS液晶屏的框線仍有 4mm-7mm的寬度,因此拼接縫稍大是液晶拼接幕牆唯一的缺點,但隨著OLED技術的逐步成熟,這一缺陷將會得到明顯的改善。

經濟性

考慮系統的經濟性,應從性價比來考量,只有在高性能、高質量的前提下,系統的經濟性才有意義。

市面上的等離子(PDP)的拼接幕牆,但其在長時間的顯示後容易產生螢幕灼痕,因此性價比較低。而DLP電視牆隨著科學技術的不斷進步,逐漸擺脫了其燈泡的限制(耗材費用驚人),目前採用LED技術已經成為市場的主流,但成本造價相當昂貴。

拼接屏,以其優異的性能,合理的價格在國內外受到了廣泛的歡迎。其高達5~10萬小時的使用壽命,質量穩定,維護費用低,是目前最具性價比的幕牆。

拼接屏的出現,解決了傳統電視幕牆的各種缺陷,為方便、全面、實時地顯示各系統視頻信息,特別是遠程實時指揮,調度等工程套用提供了最好的大螢幕顯示系統。

尺寸規格

就目前的市場而言,窄框線產品已經成為歷史,超窄框線是目前市場的主流形式,更有像無框線、無拼縫的方向發展。

超窄邊框線 窄邊拼接縫隙

三星原裝面板:

46寸LED背光:DH-46HN05雙邊拼接縫隙:約5.5毫米 亮度:500cd/m2 解析度:1920X1080

46寸LED背光:DH-46HN04 雙邊拼接縫隙:約5.5毫米 亮度:700cd/m2 解析度:1920X1080

46寸LED背光:DH-46HN07雙邊拼接縫隙:約3.5毫米 亮度:500cd/m2 解析度:1920X1080

46寸LED背光:DH-46HN06 雙邊拼接縫隙:約3.5毫米 亮度:700cd/m2 解析度:1920X1080

55寸LED背光:DH-55HN07 雙邊拼接縫隙:約3.5毫米 亮度:500cd/m2 解析度:1920X1080

55寸LED高亮:DH-55HN06雙邊拼接縫隙:約3.5毫米 亮度:700cd/m2 解析度:1920X1080

LG原裝面板:

42寸LED背光:MS-42LN05雙邊拼接縫隙:約2.2毫米 亮度:450cd/m2 解析度:1920X1080

47寸LED背光:MS-47LN05雙邊拼接縫隙:約4.9毫米 亮度:450cd/m2 解析度:1920X1080

47寸LED背光:MS-47LN04雙邊拼接縫隙:約4.9毫米 亮度:700cd/m2 解析度:1920X1080

49寸LED背光:MS-49LA05雙邊拼接縫隙:約1.1毫米 亮度:500cd/m2 解析度:1920X1080

49寸LED背光:MS-49LA04雙邊拼接縫隙:約1.1毫米 亮度:700cd/m2 解析度:1920X1080

49寸LED背光:MS-49LN07雙邊拼接縫隙:約3.5毫米 亮度:500cd/m2 解析度:1920X1080

49寸LED背光:MS-49LN06雙邊拼接縫隙:約3.5毫米 亮度:700cd/m2 解析度:1920X1080

55寸LED背光:MS-55LN07雙邊拼接縫隙:約3.5毫米 亮度:500cd/m2 解析度:1920X1080

55寸LED背光:MS-55LN06雙邊拼接縫隙:約3.5毫米 亮度:700cd/m2 解析度:1920X1080

55寸LED背光:MS-55LN05雙邊拼接縫隙:約1.8毫米 亮度:500cd/m2 解析度:1920X1080

55寸LED背光:MS-55LN04雙邊拼接縫隙:約1.8毫米 亮度:500cd/m2 解析度:1920X1080

65寸LED背光:NZ65015-L1雙邊拼接縫隙:約15毫米 高度:450cd/m2解析度:1920X1080

畫面處理器

拼接屏 拼接屏

圖像處理器廠家整機里都是內置的,可實現單畫面顯示,相鄰屏拼接,整屏拼接。
