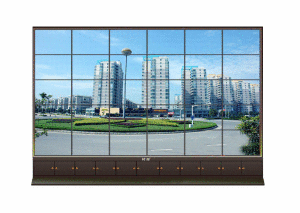

| 三星液晶拼接屏顯示效果 |
液晶拼接屏是一個完整的拼接顯示單元，既能單獨作為顯示器使用，又可以拼接成超大螢幕使用。根據不同使用需求，實現可變大也可變小的百變大屏功能：單屏分割顯示、單屏單獨顯示、任意組合顯示、全螢幕拼接、豎屏顯示，圖像框線可選補償或遮蓋，支持數位訊號的漫遊、縮放拉伸、跨屏顯示，各種顯示預案的設定和運行，全高清信號實時處理。

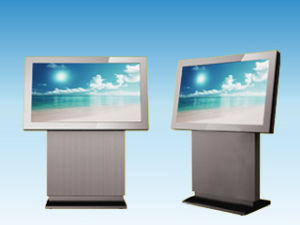

超窄邊液晶拼接屏
超窄邊無縫拼接屏，由拼接顯示單元、信號處理單元及中控管理軟體等共同構成。拼接顯示單元，分液晶超窄邊拼接單元和等離子無縫拼接單元。
超窄邊液晶拼接屏 液晶超窄邊拼接單元（DID）
採用三星、LG、夏普商用超窄邊液晶面板，保證畫面高質量呈現，N*M數量任意拼接成大螢幕牆，178度寬大視角；
46寸LCD超窄邊液晶拼縫6.7mm，46寸LED超窄邊液晶拼縫5.5mm，47寸LCD超窄邊液晶拼縫6.3mm，55寸LCD超窄邊液晶拼縫5.3mm，60寸LCD超窄邊液晶拼縫6.5mm；
專業級液晶面板和組件滿足長時間不間斷使用，使用壽命可達50000-100000小時，直下式LED背光面板，智慧型內部控溫，定時開關機。
等離子無縫拼接單元（PDP）
採用韓國商用等離子面板，42寸等離子拼接拼縫僅1.8mm，近似無縫，保證畫面高質量呈現，N*M數量任意拼接成大螢幕牆，179度寬大視角；
超高亮度1700cd/㎡，使螢幕更加亮麗，3000:1超高對比度，顯示色彩明亮飽和，畫面流暢清晰。
使用壽命可達60000小時以上，滿足系統長時間不間斷工作。
超窄邊液晶拼接屏
震撼超高清、智慧型拼接，演繹無與倫比視覺盛宴
超窄邊液晶拼接屏 超窄邊無縫拼接屏，由拼接顯示單元、信號處理單元及中控管理軟體等共同構成。拼接顯示單元，分液晶超窄邊拼接單元和等離子無縫拼接單元。
液晶超窄邊拼接單元（DID）
採用三星、LG、夏普商用超窄邊液晶面板，保證畫面高質量呈現，N*M數量任意拼接成大螢幕牆，178度寬大視角；
46寸LCD超窄邊液晶拼縫6.7mm，46寸LED超窄邊液晶拼縫5.5mm，47寸LCD超窄邊液晶拼縫6.3mm，55寸LCD超窄邊液晶拼縫5.3mm，60寸LCD超窄邊液晶拼縫6.5mm；
專業級液晶面板和組件滿足長時間不間斷使用，使用壽命可達50000-100000小時，直下式LED背光面板，智慧型內部控溫，定時開關機。
等離子無縫拼接單元（PDP）
採用韓國商用等離子面板，42寸等離子拼接拼縫僅1.8mm，近似無縫，保證畫面高質量呈現，N*M數量任意拼接成大螢幕牆，179度寬大視角；
超高亮度1700cd/㎡，使螢幕更加亮麗，3000:1超高對比度，顯示色彩明亮飽和，畫面流暢清晰。
使用壽命可達60000小時以上，滿足系統長時間不間斷工作。
DID液晶拼接屏組成結構
DID是DigitalInformationDisplay的簡稱。是三星電子推出的新一代液晶顯示技術，廣泛套用於各行各業（水電生產調度，軍事指揮，城市管理，礦業安全，環境監控，消防氣象海事等指揮系統）的安防監控，（政府企業視頻會議，金融證券，機場捷運商場酒店通迅信息等的）信息發布，（劇院體育場館博覽會集會演唱會Party媒體廣告等的）展示系統以及顯示設備的商業租賃等領域的液晶顯示器中。作為其獨有的顯示技術與普通的液晶顯示器的不同在於改善了液晶分子排列結構,可以橫向縱向吊頂放置。高亮度，高清晰度，超長壽命，運行穩定，維護成本低。DID液晶屏以單屏高解析度、整屏的方式為客戶提供了一個超高解析度、超大顯示面積的液晶顯示屏。DID液晶顯示系統由三大部分組成，即拼接顯示牆、多屏拼接處理器和信號源。其中多屏拼接處理器是關鍵技術的核心，支持不同像素的圖像在大屏顯示牆上顯示以及在大屏顯示牆上任意開視窗、視窗放大縮小、跨屏漫遊顯示。
液晶拼接屏的系統設計
1系統的可行性液晶拼接牆既可以採用小屏拼接、也可以採用大屏拼接，拼接可任意組合（M×N），更可以採用BSV液晶拼接技術實現積木式、球星安裝。我們會根據不同的客戶對拼接系統提出的系統規模、尺寸和套用要求，選擇合適的產品和拼接方式，提出具體實施方案，滿足系統的套用需求。
通過RS-232通訊接口來控制圖像控制器來實現任意組合顯示模式的切換、信號的切換等。
客戶的不同需求，打造個性化系統，提供不同的實施方案和技術支持。
2系統的實用性
可以根據用戶對輸入信號的要求，選擇不同的視頻處理系統，實現VGA、複合視頻、S-VIDEO、YPBPR/YCBCR、DVI/HDMI信號、IP網路信號的輸入，滿足不同使用場合，不同信號輸入的需求。可以通過控制軟體，實現各種信號的切換、拼接成全螢幕顯示、任意組合顯示、圖像拉伸顯示、圖像漫遊顯示、圖像疊加顯示等。
3系統的可靠性
DID液晶拼接牆所用的拼接單元採用工業級的韓國三星DID液晶專用屏，拼接單元可一天24小時一年365天連續工作，拼接單元具有可靠性、穩定性高等特點，以保證系統穩定可靠地運行。由於低功耗、重量輕、壽命長，無輻射等特點，使得液晶拼接牆可靠性極高。
4系統的經濟性
考慮系統的經濟性，應從性價比來考量，只有在高性能、高質量的前提下，系統的經濟性才有意義。
目前正值全球經濟危機，各企業機關均在壓縮支出,但對液晶顯示產品的需求仍成遞增趨勢，因此在滿足客戶的基本需求同時，更具性價比的產品將得到客戶的青睞。
5系統的開放性及可擴展性
數字網路型超窄邊智慧型液晶拼接系統遵循開放系統的原則，系統除了可以直接接入VGA、RGB、視頻信號外，還應可以接入網路信號、寬頻語音等，能隨時對各類信號進行切換及動態綜合顯示，給用戶提供一個互動式平台，而且支持二次開發；系統應有增加新設備和新功能的能力，使得硬體擴充變得非常簡單。同時，軟體也只需要進行擴容和升級就可以滿足要求，而不必修改源程式。系統硬體和軟體部分都能夠方便的“與時俱進”
液晶拼接屏特點
1.採用DID面板BSV獨創的DID（DigitalInformationDisplay）面板技術成為顯示產業矚目的焦點。DID面板的革命性突破在於超高亮度、超高對比度、超耐用性以及超窄邊套用，解決了液晶顯示套用於公共顯示和數字廣告標牌的技術障礙。一般來說，電視或電腦所用液晶屏的亮度只有250~300cd/m2，採用DID面板的液晶螢幕亮度則高達1500cd/m2，對比度高達10000:1，比傳統電腦或電視液晶屏要高出一倍，是一般背投的三倍。因此，採用DID面板的專業液晶顯示器即使是在戶外的強光照射下也清晰可見。
2高亮度
與TV和PC液晶屏相比，LCD液晶屏擁有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡，而DIDLCD液晶屏的亮度可以達到700cd/㎡(46〞)。3.高對比度DID液晶屏具有3000：1（46〞）對比度，比傳統PC或TV液晶屏要高出一倍以上，是一般背投的三倍。
3圖像處理技術
可使低像素圖像在全高清顯示屏中中清晰再現；去隔行處理技術，消除閃爍；去交錯算法，消除“鋸齒”；動態插值補償、3D梳狀濾波、10位數字亮度以及色彩增強、自動膚色校正、3D運動補償、非線性縮放等多種國際領先技術處理。4.更好的彩色飽和度
目前普通CRT的彩色飽和度只有50%左右，而DIDLCD可以達到92%的高彩色飽和度，這得益於為產品專業開發的色彩校準技術，通過這個技術，除了對靜止畫面進行色彩校準外，還能對動態畫面進行色彩的校準，這樣才能確保畫面輸出的精確和穩定。
5.更寬的視角
PVA（PatternedVerticalalignment）技術即“圖像垂直調整技術”，利用這種技術，可視角度可達雙178°以上(橫向和縱向)。
可靠性更好
普通液晶屏為電視，PC顯示器設計，不支持日夜連續使用，科創液晶屏為監控中心、展示中心設計，支持在7x24小時連續使用。
6.純平面顯示
LCD是平板顯示設備的代表，是真正的純平顯示器，完全無曲率大畫面，無變形失真。
7.超薄窄邊設計
DIDLCD拼接單元憑藉獨特的設計和精湛的製造工藝，其框線結構與以往的DID拼接單元產生了質的飛躍：STI-460ADHDID拼接單元左邊及上框線厚度為4.3mm；右邊及下框線厚度為2.4mm；綜合拼接框線厚度僅僅7mm左右！能為拼接用戶帶來完美的視覺享受。
8.亮度均勻，影像穩定不閃爍
由於LCD每一個點在接收到信號後就一直保持那種色彩和亮度，而不像CRT那樣需要不斷刷新象素點。因此，LCD亮度均勻、畫質高而且絕對無閃爍。
9.拼接方式可選
DID液晶拼接牆的拼接數量可任意選擇(行(m)×列(n))，屏的大小亦有多種選擇，以滿足不同使用場合的需求。
10.靈活多變的拼接顯示組合功能
可根據不同用戶的要求進行個性化設計，選擇單屏顯示、整屏顯示、任意組合顯示、圖像漫遊、圖像疊加等功能。
11.先進的螢幕參數高校功能
針對DID液晶拼接幕牆使用液晶屏和驅動電路可能存在參數不一致問題，DID液晶拼接牆系統具有亮度、對比度、色度、白平衡的調整功能，調試後，參數自動保存，從而保證了整幅拼接螢幕的色彩一致性和亮度的均勻性。
12.環保健康
與背投式(包括CRT背投、DLP等)拼接牆相比，LCDDID液晶拼接牆發熱量小、無輻射、無閃爍、不傷眼、不含有害物質(如鉛、汞、鎘和鉻等)，是新一代的環保健康拼接牆。
13.美觀的牆體結構
DID拼接牆的機櫃厚度僅為180mm，採用全鋼結構，堅固牢靠，拼接屏嵌入式安裝，簡單方便，整體結構緊湊，節省空間。
14.120HZ倍頻刷新頻率
DIDLCD產品的120Hz倍頻液晶顯示技術，能有效解決圖像快速運動過程中的拖尾和模糊，增強圖像的清晰度和對比度，使畫面更清澈，人眼長時間觀看也不易疲勞。
15.更長使用壽命
普通的NB、PC及TV使用的LCD液晶屏其背光源的使用壽命為1萬至3萬小時，而DIDLCD液晶屏背光源的使用壽命均可達6萬小時以上，這就確保了拼接顯示屏使用的每片液晶屏在長時間使用後的亮度、對比度和色度的一致性，並且確保顯示屏的使用壽命不低於6萬小時。液晶顯示技術沒有任何需要定期更換的耗材設備，所以維護、維修成本極低。
規格尺寸與型號
騰美液晶拼接單元，採用三星40寸、46寸、55寸與LG 42寸、47寸液晶拼接屏面板，全金屬外殼，內置拼接處理器，智慧型溫控散熱系統。騰美液晶拼接屏單元窄邊系列：
42寸窄邊標亮：TP-L420V02拼接縫隙：約22毫米亮度：450cd/m2解析度：1920X1080
42寸窄邊高亮：TP-L420V01拼接縫隙：約22毫米亮度：700cd/m2解析度：1920X1080
47寸窄邊高亮：TP-L470V03拼接縫隙：約22毫米亮度：700cd/m2解析度：1920X1080
騰美液晶拼接屏單元系列：
47寸超窄拼接：TP-L470V02拼接縫隙：約6.3毫米亮度：450cd/m2解析度：1366X768
47寸超窄高亮：TP-L470V01拼接縫隙：約6.3毫米亮度：700cd/m2解析度：1366X768
46寸CCFL標亮 TP-S460V05拼接縫隙：約6.7毫米亮度：450cd/m2解析度：1366X768
46寸LED標亮：TP-S460V07拼接縫隙：約5.5毫米亮度：450cd/m2解析度：1920X1080
46寸LED高亮：TP-S460V01拼接縫隙：約5.5毫米亮度：700cd/m2解析度：1920X1080
55寸LED標亮：TP-S550V05拼接縫隙：約5.3毫米亮度：450cd/cm2解析度：1920X1080
55寸LED高亮：TP-S550V01拼接縫隙：約5.3毫米亮度：700cd/m2解析度：1920X1080
