現場動平衡分析儀它嵌入式計算機技術和動平衡技術,兼備現場振動數據測量、振動分析和單雙面動平衡等諸多功能,簡捷易用。

定義

轉子動平衡轉子動平衡

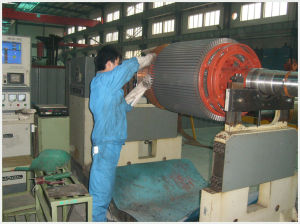

常用機械中包含著大量的作鏇轉運動的零部件,例如各種傳動軸、主軸、電動機和汽輪機的轉子等,統稱為迴轉體。在理想的情況下迴轉體鏇轉時與不鏇轉時,對軸承產生的壓力是一樣的,這樣的迴轉體是平衡的迴轉體。但工程中的各種迴轉體,由於材質不均勻或毛坯缺陷、加工及裝配中產生的誤差,甚至設計時就具有非對稱的幾何形狀等多種因素,使得迴轉體在鏇轉時,其上每個微小質點產生的離心慣性力不能相互抵消,離心慣性力通過軸承作用到機械及其基礎上,引起振動,產生了噪音,加速軸承磨損,縮短了機械壽命,嚴重時能造成破壞性事故。為此,必須對轉子進行平衡,使其達到允許的平衡精度等級,或使因此產生的機械振動幅度降在允許的範圍內。

儀器

簡介

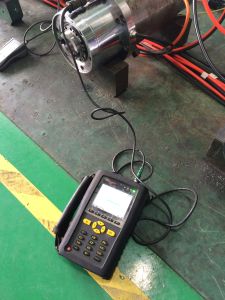

它嵌入式計算機技術和動平衡技術,兼備現場振動數據測量、振動分析和單雙面動平衡等諸多功能,簡捷易用。是工礦企業預知保養維修,尤其是風機、電動機等設備製造廠和振動技術服務機構最為理想之工具。 它是美國尖端科技產品。

功能參數

■ 完善的套用功能
KMBALancer可進行單面和雙面不平衡校正,並提供單、雙通道的振動分析,動平衡快速採集,矢量分解合成計算、ISO許用不平衡查詢、手動輸入模擬動平衡等實用功能。
■ 出色的儀器性能
● 微軟WindowsCE作業系統,穩定高效;
● 400MHZ主頻的高性能嵌入式微處理器,具有強大的數據處理能力;
● 高密度的FPGA晶片,提供精確的數據採集控制;
● 低噪聲電路板製作工藝和高達1024倍的硬體增益,使振動信號的解析度可達0.001um,平衡精度優於國家標準;
● 高達1G的數據存儲容量,可儲存10000組現場平衡過程記錄;
● 採用低功耗硬體設計、智慧型電量管理和大容量鋰電池組,使KMBALancer在一次充電後,可連續工作7小時以上。
基本參數
液晶顯示 TFT彩色液晶顯示屏,320*240,65536色,帶背光
按鍵 23個,自動感應背光
存儲容量 標準配置1GB
通訊方式 USB2.0 Full Speed
電池 內置可充電鋰電池,充電時間2-3h,充滿後工作時間>7h
使用條件
外殼封裝 IP65防塵防水等級
跌落測試 1.2m
溫度範圍 -10℃ ~ 50℃
濕度範圍 0% ~ 80%相對濕度(無凝露)
採集參數
採集通道 2振動通道+1轉速通道
信號類型 加速度、速度、位移、交流/直流電壓、交流/直流電流
模擬耦合 AC/DC/ICP([email protected]
信號範圍 ±25V
動態範圍 >80dB
FFT解析度 400~12800線
模擬濾波器 高通(2Hz / 10Hz / 100Hz / 1000Hz)、低通(10Hz / 100Hz / 1000Hz / 40kHz)
抗混疊濾波器 50~40kHz
窗函式類型 矩形、Hanning、Hamming加重平均、Flat Top平頂
譜線平均方式 線性、峰值保持、平方根
動平衡功能
轉速範圍 60~60,000 RPM
動平衡功能 單、雙面動平衡、振動分析、快速動平衡分析
採集信號 信號類型、單位可自由設定
操作方式 嚮導式操作方式
工具箱 時域/頻域分析、歷史快取瀏覽、手動輸入、數據回顧、矢量分解/合成、ISO許用不平衡查詢、加重計算
