基本內容
超淨工作檯：超淨工作檯是一種局部淨化設備，即利用空氣潔淨技術使一定操作區內的空間達到相對的無塵、無菌狀態。使用時，必須放置在潔淨的空間。其接種數量不受無菌空的限制，操作比較簡便，可以較大幅度地提高工作效率，適用於大規模生產。為了保證接種成功率，接種時使用酒精燈，效果更好。超淨工作檯型號和規格多種多樣，由無錫淨化設備廠生產的TH—CB—402型超淨工作檯(高500mm×寬840mm×深420mm)，較適用於母種和原種生產。當然也可接栽培種和栽培袋，但面積較小，操作不甚方便。廣泛適用於醫療衛生、製藥、化學實驗、電子、國防、精密儀器、儀表等行業作操作區空氣淨化作用的設備。
其工作原理為：通過風機將空氣吸入預過濾器，經由靜壓箱進入高效過濾器過濾，將過濾後的空氣以垂直或水平氣流的狀態送出，使操作區域達到百級潔淨度，保證生產對環境潔淨度的要求。超淨工作檯根據氣流的方向分為垂直流超淨工作檯（Vertical Flow Clean Bench）和水平流超淨工作檯（Horizontal Flow CleanBench），根據操作結構分為單邊操作及雙邊操作兩種形式，按其用途又可分為普通超淨工作檯和生物（醫藥）超淨工作檯。
基本簡介
超淨工作檯(clean bench)是為了適應現代化工業、光電產業、生物製藥以及科研試驗等領域對局部工作區域潔淨度的需求而設計的。
基本原理
超淨工作檯原理是在在特定的空間內，室內空氣經預過濾器初濾，由小型離心風機壓入靜壓箱，再經空氣高效過濾器二級過濾，從空氣高效過濾器出風面吹出的潔淨氣流具有一定的和均勻的斷面風速，可以排除工作區原來的空氣，將塵埃顆粒和生物顆粒帶走，以形成無菌的高潔淨的工作環境。
產品特點
超淨工作檯以其開放式台面、操作方便、潔淨度可達百級的優勢廣泛套用於醫療、科研、光電等產業。我公司自主研發製造的超淨工作檯在具備以上特點的同時還有以下幾方面優勢：
1、採用德國EBM生產製造的直驅式高效離心風機，具有低噪音、壽命長、免維護、可無級調速等優點。經測試在高效過濾器初阻力情況下，可節能50%以上，有效的降低實際運行成本。工作壽命可長達50000小時以上。
2、不僅可以根據工藝需要布置為單台使用，也可以多台串聯形成100級流水超淨生產線，具有可組裝可單用，靈活性較強的特點。
3、裝有美國Dwyer壓差表，明確顯示高效過濾器兩側的壓差，並能夠及時提醒用戶更換高效過濾器。
4、輕觸式操作面板，LED數字顯示，美觀且便於操作。
5、採用不鏽鋼工作檯面，更有效保證潔淨度。
6、產品出廠前均按照美國聯邦209E標準逐台嚴格檢測，可靠性極高。
7、表面靜電噴塗，準閉合式整體不鏽鋼台面，可有效防止外部氣流透入，及操作異味對人體的刺激。
8、採用可調風量風機系統，輕觸型開關及雙速調節電壓大小，保證工作區風速始處於理想狀態。
9、輕觸型開關調節風量，保證工作區風速在要求的範圍內。
分類
jht—DDC單人單面超淨化工作檯（垂直）

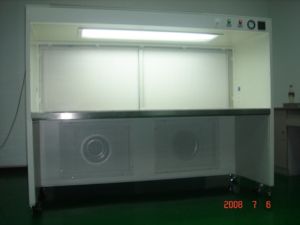

超淨工作檯.這是一種供單人操作的通用型局部淨化設備，氣流形式為垂直層流，它可造就局部高清潔度空氣環境，是科研製藥、醫療衛生、電子光學儀器等行業最為理想的專用設備。
特點：
1、操作區為全不鏽鋼
2、外型美觀結構合理
3、採用自定們上下推拉門系統
4、風量可調，雙側電源插座
技術指標：
型號 JHT--DDC
外形尺寸 900×800×1630
工作檯尺寸 870×650×570
潔淨等級 100級@≥0.5ｕm(美聯邦209E)
平均風速 0.3—0.5m/s(可調)
噪音 ≤65dB(A)
振動 ≤3ｕm
照明 ≥300LX
電源 220V 50HZ
消耗功率 ≤360W
紫外線 30W×1
照明 30W×1
備註 不鏽鋼台面，雙側電源，上下推拉門
結構
超淨工作檯設有初、高效兩級過濾網。風機從FFU頂部將空氣吸入並經初、高效過濾器，過濾後的潔淨空氣在整個出風面以0.45m/s±20的風速勻速送出。採用美國最新技術，適用於在各種環境中獲得高級別的潔淨環境：
用途
這是一種供單人操作的通用型局部淨化設備，氣流形式為垂直層流，它可造就局部高清潔度空氣環境，是科研製藥、醫療衛生、電子光學儀器等行業最為理想的專用設備。
item超淨工作檯是一種提供局部無塵無菌工作環境的單向流型空氣淨化設備。淨化工作檯用途：廣泛適用於醫藥衛生、生物製藥、食品、醫學科學實驗、光學、電子、無菌室實驗、無菌微生物檢驗、植物組培接種等需要局部潔淨無菌工作環境的科研和生產部門。也可連線成裝配生產線具有低噪聲、可移動性等優點。它是一種提供局部高潔淨度工作環境通用性較強的空氣淨化設備,它的使用對改善工藝條件,提高產品質量和增大成品率均有良好效果。
使用方法
超淨工作檯超淨台的優點是操作方便自如，比較舒適，工作效率 ，預備時間短，開機10分鐘以上即可操作，基本上可隨時使用。在工廠化生產中，接種工作量很大，需 經常長久地工作時，超淨台是很理想的設備。超淨台由三相電機作鼓風動力， 率145～260W左右，將空氣通過由特 的微孔泡沫塑膠片層疊合組 的“超級濾清器”後吹送出來，形 連續不斷的無塵無菌的超淨空氣層流，即所謂“ 效的特殊空氣”，它除去了大 0.3μm的塵埃、真菌和細菌孢子等等。超淨空氣的流速為24～30m/min，這已足夠防止附近空氣可能襲擾而引起的污染，這樣的流速也不會妨礙採用酒精燈或本生燈對器械等的灼燒消毒。工作人員就在這樣的無菌條件下操作，保持無菌材料在轉移接種過 中不受污染。但是萬一操作中途遇到停電，暴露在未過濾空氣中的材料便難以倖免污染。這時應迅速結束工作，並在瓶上作出記號，內中的材料如處 增殖階段，則以後不再用作增殖而轉入生根培養。如為一般性生產材料， 極其豐富也可棄去。如處 生根過 ，則可留待以後種植用。
注意事項
超淨台電源多採用三相四線 ，其中有一零線，連通機器外殼，應接牢在地線上，另外三線都是相線，工作電壓是380V。三線接入電路中有一定的順序，如線頭接錯了，風機會反轉，這時聲音正常或稍不正常，超淨台正面無風（可用酒精燈火焰觀察動靜，不宜久試），應及時切斷電源，只將其中任何兩相的線頭交換一下位置再接上，就可解決。三相線如只接入兩相，或三相中有一相接觸不良，則機器聲音很不正常，應立即切斷電源仔細檢修，否則會燒毀電機。這些常識應在開始使用超淨台時就向工作人員講解清楚，免除不應造成事故與損失。
超淨台進風口在背面或正面的下方，金屬網罩內有一普通泡沫塑膠片或無紡布，用以阻攔大顆粒塵埃，應常檢查、拆洗，如發泡沫塑膠老化，及時更換。除進風口以外，如有漏氣孔隙，應當堵嚴，如貼膠布，塞棉花，貼膠水紙等。工作檯正面的金屬網罩內是超級濾清器，超級濾清器也可更換，如使用年久，塵粒堵塞，風速減小，不能保證無菌
操作時，則可換上新的。
超淨台使用壽命的長短與空氣的潔淨度有。在溫帶地區超淨台可在一般實驗室使用，然而在熱帶或亞熱帶地區，由大氣中含有量的花粉，或多粉塵的地區，超淨台則宜放在較好的有雙道門的室內使用。任何情下不應將超淨台的進風罩對著開敞的門或窗，以免影響濾清器的使用壽命。
無菌室應定期用70%酒精或0.5%苯酚噴霧降塵和消毒，用2%新潔爾滅抹拭台面和用具（70%酒精也可），用福馬林（40%甲醛）加少量**鉀定期密閉熏蒸，配合紫外線滅菌燈（每次開啟15分鐘以上）等等消毒滅菌手段，以使無菌室經常保持度的無菌狀。接種箱內部也應裝有紫外線燈，使用前開燈15分鐘以上照射滅菌，但凡是照射不到之處仍是有菌的。在紫外線燈開啟時間較長時，可激發空氣中的氧分子締合成臭氧分子，這種氣分有很強的殺菌作用，可以對紫外線沒有直接照到的角落產生滅菌效果。由於臭氧有礙健康，在進入操作之前應先掉紫外線燈，後十多分鐘即可入內。
在超淨工作檯上亦可吊裝紫外線燈，但應裝在照明燈罩之外，並錯開照明燈的排列，這樣在工作時不妨礙照明。若將紫外線燈裝入照明燈罩（玻璃板）裡面，這是毫無用處的，為紫外線不能穿透玻璃，它的燈管是石英玻璃，而不是矽酸鹽玻璃的。
接種室內力求簡潔，凡與本室工作無直接關係的物品一律不能放入，以保持無菌狀。接種室內的空氣與外界空氣應絕對隔絕，預留的通氣孔道應儘量密閉。通氣孔道可設上下氣窗，氣窗面積宜稍大，需復上4層紗布作簡單濾塵。在一天工作之後，可開窗充分換氣，然後再予以密閉。總之，既清潔無塵無菌，又空氣新鮮，適宜工作。復在通氣窗上的紗布應經常換洗。但是上述種種措施只是理想的設計方案，往往不易全面做到，其實只嚴格無菌操作手續，在門窗敞開的室內，有一超淨台的保護，接種的污染率仍可控在生產上可以容忍的水準。
二級生物安全櫃氣流示意與生物安全櫃的區別：
超淨工作檯，不可操作具有生物危害性的試劑安裝維護
插上超淨工作檯電源，按控制臺上的所示功能開啟即可，在開機前應對淨化台的工作區面及外殼進行認真清潔處理，去除表面積塵，開機後十分鐘即可進行實施正常操作使用。
維護：
1、根據實際使用情況，定期將初效過濾器拆下清洗，清洗周期一般為3~6個月。（若長期不洗，積塵將影響進風量不足而降低潔淨效果）。
2、當正常調換或清洗初效空氣過濾器後，仍不能達到理想的截面風速時，則應調節風機的工作電壓（鏇動鏇鈕），從而達到理想的均勻風速（新工作檯始用時把風機的工作電壓調整到80V~90V即可）。
3、一般在使用十八個月後當風機工作電壓調整至最高點時，仍不能達到理想之風速時，則說明高效空氣過濾器積塵過多（濾料上濾孔已基本被堵，要及時更新），一般高效空氣過濾器的使用期限為十八個月。
4、更換高效空氣過濾器時，應注意型號規格尺寸的正確（原生產廠家配置），按箭頭風向裝置，並應注意過濾器的周邊密封，絕對無滲漏現象發生。
一般故障、原因及排除方法:
故障現象：總電源開關合不上，自動跳閘。
原因：
1、風機卡死導致電動機不轉，或者線路有短路。
排除方法：
1、調整風機軸位置，或者更換葉輪和軸承，檢查線路是否完好。
2、對照電路圖，逐點檢查線路、元器件對外殼的絕緣電阻，修復絕緣故障部件。
故障現象：螢光燈不亮。
原因：
1、燈管或繼電器損壞。
2、燈管電源熔絲已熔斷。
排除方法：
1、更換燈管或繼電器。
2、更換熔芯。
故障現象：風速較低。
原因:
1、初效過濾器積塵過多。
2、高效過濾器失效。
排除方法：
1、清洗初效過濾器。
2、更換高效過濾器。
故障現象：風機不轉。
原因：
1、接觸器不工作。
2、風機電源熔芯已熔斷。
排除方法：
1、檢查接觸器線路是否正常。
2、更換熔芯。
水平流超淨工作檯
一、水平層流超淨工作檯：是一種通用性較強的局部潔淨工作檯，它廣泛用於電子、國防、精密儀器、儀表、製藥行業等。其箱體選用1.5厚的優質冷軋鋼板靜電噴塗處理（或不鏽鋼），不鏽鋼工作檯面，高質量離心風機，美國Dwyer壓差表，初、高效雙級過濾，水平流形，開放式平台，操作方便，裝有萬向輪，可隨意移動；有多種型號，可根據客戶實際需求訂做。
垂直流超淨工作檯
二、垂直層流超淨工作檯：垂直單向流超淨工作檯廣泛套用於需要局部淨的區域。實驗室、生物製藥、光電產業、微電子、硬碟製造等領域。垂直單向流超淨工作檯具有高潔淨度，可連線成裝配生產線、低噪聲、可移動性等優點。其箱體選用1.2厚的優質冷軋鋼板靜電噴塗處理（或不鏽鋼），不鏽鋼工作檯面，高質量離心風機，有單面、雙面多種型號，可根據客戶實際需求訂做。
使用管理
1．目的： 維持屏障系統的生物潔淨度，保護工作人員的安全，維護動物福利，保障機組的正常運轉，儘量減少可影響科研成果的各種可變因素。
2． 原則： 屏障系統內的超淨工作檯只能用於建立動物模型的手術、轉基因小鼠的日常操作。
3． 使用管理：
（1）每次使用超淨工作檯時，實驗人員應先開啟超淨工作檯上的紫外燈，紫外照射20分鐘後使用。
（2）開啟超淨工作檯工作電源，關閉紫外燈，並用75％的酒精或0．5％過氧乙酸噴灑擦拭消毒工作檯面。
（3）整個實驗過程中，實驗人員應按照無菌操作規程操作。
（4）實驗結束後，用消毒液擦拭工作檯面，關閉工作電源，重新開啟紫外燈照射15分鐘。
（5）如遇機組發生故障，應立即通知動物實驗室，由專業人員檢修合格後繼續使用。
（6）實驗人員應注意保持室內整潔。
（7）超淨工作檯的濾材每2年更換一次，並作好更換記錄。
操作規程
新安裝的或長期未使用的超淨工作檯,使用前必須用超靜真空吸塵器或不產生纖維的物品認真進行清潔工作.
首先接通設備電源,檢查電源插頭是否可靠地插入插座中.
先按動"電源"鍵開機,對應指示燈亮,風機自動進入"標準"狀態運行,對應指示燈亮.再按動"紫外燈"鍵,開啟紫外燈.為實現工作區域自淨,請保持設備在此預備狀態運行二十分鐘後,關閉紫外燈,再開啟正式作業.平時要經常用消毒劑將紫外燈表面和工作區內表面擦乾淨,保證其滅菌效率.
正式作業時,按動"照明"鍵,可開啟螢光燈.工作檯出廠時,已將其風速設定在"標準STD"狀態.即每次按動"電源"鍵開機時,風機自動進入"標準"狀態運行.
用戶如遇特殊需求,需調節工作區風速時,可按動操作面板上"高速"或"低速"鍵進行調節."風速-AIR SPEED"指示由綠色LED光排顯示.調節風速分別為"低,標準,高"時,對應的"LO,STD,HI,"光排顯示段亮(綠).
工作檯面上禁止存放不必要的物品,以保持工作區的潔淨氣流不受干擾.
禁止在工作檯面上記錄書寫,工作時應儘量避免作明顯擾動氣流的動作.
禁止在預過濾器進風口部位放置物品,以免擋住風口造成進風量減少,降低淨化能
超淨工作檯驗證報告
| 設備名稱 | 百級超淨工作檯 [1] | |
| 起草人 | 部門 | 日期 |
| | | |
| 審核人 | 部門 | 日期 |
| | | |
| 批准人 | 部門 | 日期 |
| | | |
1. 概述
本驗證是根據已批准的超淨工作檯驗證方案。通過安裝確認、性能確認、檢查本設備的性能是否符合方案提出的要求。
2. 驗證內容
2.1 安裝確認
2.1.1資料檔案
| 資料名稱 | 存放地點 |
| 使用說明書 | 工程部 |
| 產品合格證 | 工程部 |
| 驗收記錄 | 工程部 |
| HNZ-I-IF超淨工作檯標準操作規程 | 檢驗室 |
| HNZ-I-IF超淨工作檯清潔標準操作規程 | 檢驗室 |
檢查人：
日期：
2.1.2 設備材質
| 部位 | 要求 | 檢查結果 |
| 操作區 | 有機玻璃板壁 | 符合要求 |
檢查人：
日期：
2.1.3 環境狀況
| 項目 | 要求 | 檢查結果 |
| 溫度 | 23℃ | 符合要求 |
| 相對濕度 | 40% | 符合要求 |
| 地面 | 水磨石地面、平滑 | 符合要求 |
| 環境 | 周圍無腐性氣體 | 符合要求 |
檢查人：
日期：
2.1.4 公用介質
| 項目 | 設計要求 | 安裝情況 |
| 電源 | 220V | 220V |
| 水 | 附近裝有便於清潔設備水源 | 近處有水源 |
檢查人：
日期：
2.2運行確認
| 項目 | 驗證方法 | 標準要求 | 驗證結果 |
| 開機 | 按標準操作規程，接通電源按鈕、啟動風機按鈕。 | 風機啟動，有風送入工作區 | 符合要求 |
| 照明和殺菌 | 按日光燈和紫外線燈按鈕 | 日光燈、紫外線燈亮 | 符合要求 |
| 風速調節 | 鏇轉調壓鏇鈕、觀察電壓高低與風速關係 | 風速隨電壓的增高而加大，隨電壓下降而減小 | 符合要求 |
| 運行 | 運轉30min | 運轉平穩、噪音低、振動小 | 符合要求 |
| 停機 | 按下“停止”按鈕，切斷電源 | 設備能平穩停機 | 符合要求 |
檢查人：
日期：
3. 性能確認：按驗證方案；測試超淨工作檯風速、懸浮粒子數和沉降菌數。
3.1 平均風速測試：調節最大風速、用風速儀貼近風口，均勻取點，記錄各點風速，測最大風速平均數。
| 風 速 (m/s) | 平均風 速(m/s) | 可接受標準風速(m/s) | 結論 | ||||||||
| 0.62 | 0.63 | 0.63 | 0.62 | 0.61 | 0.62 | 0.62 | 0.63 | 0.61 | 0.62 | 0.3～0.6±20% | 符合要求 |
檢查人：
日期：
3.2 懸浮粒子數測試：按方案要求在3個取點樣，各測塵埃粒子數3次測得。
| 取樣點編碼 | 懸浮粒子數個/5.66L | 平均懸浮粒子數粒/5.66L | 最大允許懸浮粒子數粒/5.66L | 結論 | ||
| 第一次 | 第二次 | 第三次 | ||||
| 1 | ≥0.5μm7 | ≥0.5μm9 | ≥0.5μm4 | 7 | 粒徑≥0.5μm≤20 | 符合要求 |
| ≥5μm0 | ≥5μm0 | ≥5μm0 | 0 | 粒徑≥5μm≤0 | 符合要求 | |
| 2 | ≥0.5μm7 | ≥0.5μm2 | ≥0.5μm5 | 5 | 粒徑≥0.5μm≤20 | 符合要求 |
| ≥5μm0 | ≥5μm0 | ≥5μm0 | 0 | 粒徑≥5μm≤0 | 符合要求 | |
| 3 | ≥0.5μm3 | ≥0.5μm2 | ≥0.5μm9 | 5 | 粒徑≥0.5μ≤20 | 符合要求 |
| ≥5μm0 | ≥5μm0 | ≥5μm0 | 0 | 粒徑≥5μm0 | 符合要求 | |
檢查人：
日期：
3.2.1 沉降菌數測試：按方案要求，在2個取樣點各放7個培養皿暴露於空氣中，半小後取出測試：
| 取樣點編號 | 沉降菌數/皿 | 平均沉降菌/皿 | 最大允許數沉降菌/皿 | 結論 | ||||||
| 1 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | ≤1/皿 | ≤1/皿 | 符合要求 |
| 2 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | ≤1/皿 | ≤1/皿 | 符合要求 |
檢查人：
日期：
4. 驗證結論評價及建議
4.1本驗證通過對淨化工作檯的安裝確認、運行確認、性能確認，證實本設備運轉
正常，其空氣超淨度除浮游菌外已達到100級的要求，風速也在範圍之內，暫可
作微生物限度測試之用。
4.2 建議測試浮游菌，確認超淨度能否達100級。
總結人：
日期：
