變電站綜合自動化

變電站綜合自動化

變電站綜合自動化系統是利用先進的計算機技術、現代電子技術、通信技術和信息處理技術等實現對變電站二次設備(包括繼電保護、控制、測量、信號、故障錄波、自動裝置及遠動裝置等)的功能進行重新組合、最佳化設計,對變電站全部設備的運行情況執行監視、測量、控制和協調的一種綜合性的自動化系統。通過變電站綜合自動化系統內各設備間相互交換信息,數據共享,完成變電站運行監視和控制任務。變電站綜合自動化替代了變電站常規二次設備,簡化了變電站二次接線。

基本信息

簡介

變電站綜合自動化是提高變電站安全穩定運行水平、降低運行維護成本、提高經濟效益、向用戶提供高質量電能的一項重要技術措施。
功能的綜合是其區別於常規變電站的最大特點,它以計算機技術為基礎,以數據通訊為手段,以信息共享為目標

兩個原則

一是中低壓變電站採用自動化系統,以便更好地實施無人值班,達到減人增效的目的;
二是對高壓變電站(220kV及以上)的建設和設計來說,是要求用先進的控制方式,解決各專業在技術上分散、自成系統,重複投資,甚至影響運行可靠性。

發展歷程

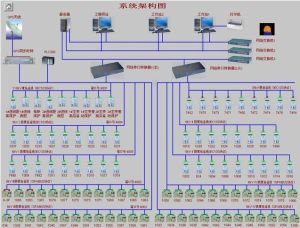

變電站綜合自動化變電站綜合自動化
全國第一套微機保護裝置----1984國電南自
全國第一套分散式綜合自動化系統----1994大慶
全國第一套就地安裝保護裝置----1995CSL200A
全國第一套220kV綜合自動化變電站----1996珠海南屏
全國第一套全下放式220kV綜合自動化變電站----1999丹東
全國第一套全國產500kV綜合自動化變電站----1999南昌
全國第一套將專家系統套用到變電站綜合自動化系統中--2000
國內第一家引進現場匯流排LonWorks(四方公司引進,四方公司由華北電力大學教授,工程院院士楊奇遜老師創辦)
隨著IEC61850標準的誕生,變電站綜合自動化系統又迎來了新一輪的發展機遇。

特徵

1)功能實現綜合化。變電站綜合自動化技術是在微機技術、數據通信技術、自動化技術基礎上發展起來。它綜合了變電站內除一次設備和交、直流電源以外的全部二次設備,
2)系統構成模組化。保護、控制、測量裝置的數位化(採用微機實現,並具有數位化通信能力)利於把各功能模組通過通信網路連線起來,便於接口功能模組的擴充及信息的共享。另外,模組化的構成,方便變電站實現綜合自動化系統模組的組態,以適應工程的集中式、分部分散式和分散式結構集中式組屏等方式。
3)結構分布、分層、分散化。綜合自動化系統是一個分散式系統,其中微機保護、數據採集和控制以及其他智慧型設備等子系統都是按分散式結構設計的,每個子系統可能有多個CPU分別完成不同的功能,由龐大的CPU群構成了一個完整的、高度協調的有機綜合系統。
4)操作監視螢幕化。變電站實現綜合自動化後,不論是有人值班還是無人值班,操作人員不是在變電站內,就是在主控站內,就是在主控站或調度室內,面對彩色螢幕顯示器,對變電站的設備和輸電線路進行全方位的監視和操作。
5)通信區域網路化、光纜化。計算機區域網路技術和光纖通信技術在綜合自動化系統中得到普遍套用。6)運行管理智慧型化。智慧型化不僅表現在常規自動化功能上,還表現在能夠線上自診斷,並將診斷結果送往遠方主控端
7)測量顯示數位化。採用微機監控系統,常規指針式儀表被CRT顯示器代替。人工抄寫記錄由印表機代替。
