變電檢修工

變電檢修工

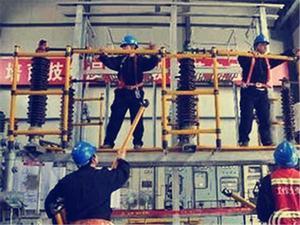

變電檢修工是負責檢修、更換、調試斷路器和隔離開關,維修變壓器、互感器等變電設備,使其達到安全運行必須具備的質量標準的一個工種。

基本信息

概述

(1)工種定義:負責檢修、更換、調試斷路器和隔離開關,維修變壓器、互感器等變電設備,使其達到安全運行必須具備的質量標準。

變電檢修工 變電檢修工

(2)工作內容:按照檢修工藝導則、規程和技術要求,檢修、更換、調試變電設備;拆卸、檢修、清洗、組裝、調試斷路器及其操動機構,進行電氣、機械機構的特性試驗;更換及檢修隔離開關、負荷開關、接地開關;維修變壓器、互感器、消弧線圈、電抗器、無功補償設備、防雷設施等變電設備;處理絕緣油、液壓油、氣體;針對設備的運行工況、缺陷和隱患,提出反事故措施;填寫各類檢修報告。

(3)技術等級:變電檢修工設初、中、高三級。對初級工,要求國中畢業並經初級工培訓考核合格;對中級工,要求經中級工培訓考核合格;對高級工,要求經高級工培訓考核合格。

分類

初級變電檢修工

(1)知識要求

1.一般機械零件圖的識圖知識。

2.電工初步知識。

3.電氣一次接線圖及有關控制圖的識圖知識。

4.變電設備的主要性能和參數。

5.電力生產過程的基本知識。

6.斷路器、隔離開關、接地開關等的結構、工作原理和作用。

7.變壓器、互感器、消弧線圈、電抗器、無功補償設備、防雷設施等變電設備在電力系統中的作用。

8.斷路器、隔離開關等檢修工藝導則中有關條文的規定。

9.變壓器、互感器、防雷設施、無功補償設備、消弧線圈、電抗器等變電設備定期維修的項目和技術要求。

10.變電站母線和變電設備連線引線的選料、般計算知識及製作常識。

11.常用電工材料和檢修用備品備件的名稱、能及使用保管知識。

12.鉗形電流表、兆歐表、萬用表等常用儀表的使用保管知識。

13.常用量器具的用途及使用保管知識。

14.檢修用工機具、設備的名稱、性能、使用及保管知識。

15.搭拆工作檯架和登高作業知識。

16.《電力工業技術管理法規》、《電業安全工作規程》中與本崗位有關條文的規定。

17.起重和搬運的初步知識。

18.鉗工初步知識。

19.緊急救護與安全消除知識。

20.質量管理的初步知識。

(2)技能要求

1.看懂本崗位所屬設備的一般機械零件圖。

2.看懂一次接線圖及有關的控制圖。

3.能套用常用專業術語詢問、匯報和記錄本崗位的工作。

4.正確填寫斷路器的測試記錄和變電設備的檢修施工報告。

5.在指導下進行10kV斷路器的檢修工作。

6.在指導下進行隔離開關、負荷開關、接地開關的大修、更換及調試工作。

7.進行斷路器解體檢修和調試的輔助工作,並進行檢修前的準備工作。

8.進行無功補償設備、防雷設施、變壓器、互感器等變電設備一般的定期維修工作。

9.檢修變電站內軟硬母線和製作常見母線。

10.清掃變電設備。

11.更換變電站內的絕緣子。

12.現場處理絕緣油和液壓油。

13.進行變壓器、互感器、消弧線圈、電抗器等油浸式變電設備的補充加油、凋整油位、放取油樣等工作。

14.正確使用兆歐表測量和記錄變壓器、互感器等變電設備的絕緣電阻和吸收比。

15.能對檢修工機具和設備進行正確的使用及維護保養。

16.進行簡單的起重和搬運工作。

17.進行具有鏨、鋸、銼、鑽、攻螺紋、套螺紋等鉗工基本技能,能配製簡單的零部件。

18.會緊急救護和人工呼吸。

19.正確使用消防器材。

(3)工作實例

1.進行隔離開關的大修和調試。

2.進行母線的檢修及軟硬母線的製作。

3.對10kV少油斷路器的漏油進行處刪。

4.對油浸式變壓器添加補充油並調整油位。

5.更換變電站內的絕緣子。

中級變電檢修工

(1)知識要求

1.簡單裝配圖的識繪圖知識。

2.電氣一次系統圖及有關的二次迴路接線圖的識繪圖知識。

3.所管轄變電設備的名稱、主要性能參數及有關的技外標準。

4.電工一般知識。

5.操作過電壓、大氣過電壓、諧振過電壓及其保護的初步知識。

6.繼電保護與自動裝置的作用及配置的初步知識。

7.變壓器、電抗器等設備油溫和油麵高低與運行條件的關係及其限值的意義。

8.各種避雷器的結構、性能參數及工作原理。

變電檢修工 變電檢修工

9.氣體的特性、標準及在檢修作業中的防護知識。

變電檢修工 變電檢修工

10.氣體絕緣組合電器、斷路器和真空斷路器等的性能、結構及工作原理。

11.變壓器各種調壓裝置結構原理的初步知識,以及定期檢查的工藝要求。

12.變電設備常見缺陷和故障產生的原因及預防措施。

13.絕緣油的牌號、性能、標準、試驗項目及使用保管知識。

14.常用絕緣材料、導電材料等的性能、規格及使用保管知識。

15.設備防腐、防蝕及噴塗漆等知識。

16.《電力工業技術管理法規》、《電業安全工作規程》中與本工種有關條文的規定。

17.起重及搬運的基本知識,氣焊和電焊知識。

18.鉗工一般知識。

19.質量管理的一般知識。

(2)技能要求

1.看懂本工種所屬設備的裝配圖。

2.看懂一次系統圖及二次迴路圖。

變電檢修工 變電檢修工

3.看懂氣體絕緣組合電器和斷路器的結構裝配圖,並能按圖樣要求進行裝配施工。

4.進行一般斷路器的更換、解體檢修及調試。

5.進行斷路器電磁操動機構和液壓操動機構的解體檢修及凋試。

變電檢修工 變電檢修工

6.進行氣體含水雖的處理及氣體的回收工作。

7.在指導下進行大型複雜的斷路器等變電設備的檢修及調試。

8.定期檢修及調試無功補償設備、防雷設施、變壓器、互感器等設備。

9.解體檢修各種避雷器。

10.進行變電設備高電壓試驗的配合工作。

11.能對絕緣電阻、介質損耗因數、耐壓、泄漏電流等測試數據進行綜合分析,判斷變電設備的絕緣狀況。

12.根據檢修項目和技術要求確定施工方案和檢修措施,並進行檢修過程中的質量驗收。

13.根據測試數據和運行條件,正確分析判斷設備運行狀況和缺陷的原因,提出消除缺陷的意見並進行技術改進工作。

14.正確使用及維護保養檢修用工機具、儀器儀表、設備。

15.具有刮削、修理、裝配等鉗工操作技能。

16.具有本工種起重、搬運的基本技能。

(3)工作實例

1.解體檢修及調試35(60)kV少油斷路器。

2.解體檢修及調試CD型電磁操動機構。

3.進行CY型液壓操動機構的泄壓處理。

4.解體檢修避雷器。

5.進行變壓器有載調壓開關吊心檢查及調試。

高級變電檢修工

(1)知識要求

1.本專業所管轄設備裝配圖的識繪圖知識。

2.電工知識和電子電路的基本知識。

3.檢修工藝導則中有關條文的規定。

4.變電設備繼電保護與自動裝置的基本知識。

5.短路電流對變電設備的危害及其防止對策。

6.絕緣配合和防雷保護的基本知識。

7.各種變電設備的反事故措醃。

8.變壓器各種有載調壓裝置的結構原理及檢查、檢修、調試方法。

9.絕緣油的物理化學性能,以及影響絕緣油劣化的原因、對策措施及處理方法。

10.與本專業有關的規程、設備檢修工藝、質量標準和技術標準。

11.變電設備交接預防性試驗項目、方法及標準。

變電檢修工 變電檢修工

12.氣體含水量的處理及氣體的回收工藝,回收裝置的結構、原理及使用保管知識。

變電檢修工 變電檢修工

13.複雜的氣體絕緣組合電器、和真空斷路器及其附屬裝置的結構原理、性能、檢修及調試工藝。

14.防污閃知識、防污閃的技術措施。

15.檢修常用材料的鑑定知識。

16.《電力工業技術管理法規》、《電業安全工作規程》中與本工種有關條文的規定。

17.檢修規程和電業生產事故調查規程有關條文的規定。

18.本專業所需起重及搬運的有關知識。

19.質量管理知識。

20.班組管理和生產技術管理基本知識。

(2)技能要求

1.根據圖樣要求檢查變電設備檢修裝配的施工質量。

2.編制變電設備大、小修工藝流程。

變電檢修工 變電檢修工

3.能計算斷路器的漏氣量。

4.正確分析判斷變電設備故障和事故的原因,提出檢修方案和措施計畫。

5.組織並指導大型、複雜斷路器的解體、檢修及調試。

6.對複雜的變壓器有載調壓裝置進行拆裝、檢查、檢修及測試。

7.指導對新型、特殊變電設備的檢修及調試。

8.解體、檢修及調試大型、複雜的氣體絕緣組合電器。

變電檢修工 變電檢修工

9.解體、檢修及調試和真空斷路器及其附屬裝置。

10.能擔任大型複雜變電設備更換、檢修竣工後的質量驗收及新設備交接驗收工作。

11.指導初、中級工的技能培訓和傳授技藝。

變電檢修工 變電檢修工

12.進行氣體回收裝置的使用、檢修、維護及保養。

13.推廣套用新技術和新工藝。

14.熟練掌握本專責所需鉗工操作技能。

15.具有本專責所需的較複雜的起重和搬運工作的技能。

(3)工作實例

1.解體檢修和調試大型、複雜的斷路器或氣體絕緣組合電器設備。

變電檢修工 變電檢修工
變電檢修工 變電檢修工

2.斷路器漏氣的檢查、漏氣量計算、氣體的回收處理。

3.進行CY-Ⅲ型液壓機構故障查找、檢修和調試。

變電檢修工 變電檢修工

4.解體檢修和調試(或真空)斷路器及其附屬裝置。

5.進行複雜的變壓器有載調壓開關的吊心檢查及操動機構的維修和調試。

技能要求

應知

1.電工、帶電作業、起重、焊接、鉗工、油務、混凝土、變電運行及簡單的機械製圖知識。

2.熟知電業安全工作規程有關部分、變電檢修工藝期程,以及其他規程制度有關部分。

3.熟知常用材料、工具、量具、儀器的名稱、規格、型號、用途及其使用和保管方法。

4.變電所有關電氣設備的構造、一般原理、規範、特性、用途及主要設備的運行情況。

5.熟知各種電氣設備的拆裝、檢修、試驗步驟、方法、項目、意義和質量標準。

6.變電所一次迴路的布置情況和二次系統的一般情況。

7.有關電氣設備常發生故障的原因及預防和排除的方法。

應會

1.初級鉗工工藝,製作一般金屬配件,進行一般焊接工作。

2.進行一般架構的組裝和基礎的澆灌工作。

3.主要電氣設備的拆裝、修理、試驗工作和濾油、烘燥工作。

4.在指導下進行較複雜的電氣設備的拆裝、修理工作。

5.進行一般的起重搬運及帶電工作。

6.正確地填寫檢修記錄(技術、工時、工料)。

7.看懂一般一、二次迴路圖、機械圖,並繪製草圖。

8.觸電急救法和人工呼吸法。

變電檢修工常見問題

(1)檢修工作開展前的準備不夠周密

變電檢修工作主要的工作內容是對電力系統的變電節點——變電器進行必要的檢修。

由於變電器結構比較複雜,如果在損壞原因不明或者檢測不到位的情況下進行拆卸檢修,很可能導致變電器不但無法修復,還有進一步遭到損害的可能。很多變電檢修單位無論在熟練檢修工人的配備還是檢測、維護設備以及檢修方案的準備方面,都存在較多的不足,這對電力系統的穩定運行極為不利。

(2)危險點的認定不夠科學

我國電力系統的分布和布置極為複雜,如果憑藉有限的變電檢修資源對整個變電系統進行檢修,在理論上不可行,在實際上也沒必要。一般情況下只需對危險點進行嚴格的檢修即可,因而危險點的認定非常重要。但是,在危險點的確定方面,很多變電檢修部門存在很大問題。

首先,危險點的認定意識薄弱,很少在這方面投入必要的精力;其次,在危險點認定的技術手段上,存在技術落後、設備老化等問題,難以勝任複雜的危險點認定工作;最後,認定流程不夠嚴密,漏洞百出,使得危險點的認定水分極大。

(3)檢修策略和流程編制存在很大問題

以計畫和布局為重心的檢修計畫,檢修策略和流程是整個檢修工作的關鍵,也是檢修計畫擬定的基礎。而檢修計畫的有效進行必須圍繞設定好的程式展開,這樣才能提高工作效率。

但是很多變電檢修單位的檢修策略和流程編制存在很大問題。一方面檢修策略不夠科學。另一方面檢修流程編制不夠嚴密。 在對需要檢修的變電設備未充分了解分析的情況下,便根據臆斷盲目地進行流程編制,缺乏可操作性。
