雨量觀測站

雨量觀測站

·電池壽命:默認採用乾電池供電,續航能力3月-1年(間隔

一、概述

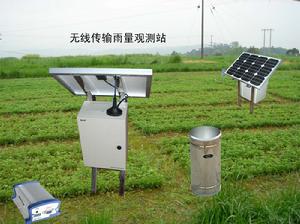

YM-21雨量觀測站由翻斗式雨量感測器,雨量微電腦採集器和GPRS無線數傳模組構成(GPRS模組是可以用:GSM網路或CDMA網路),雨量微電腦採集器具有雨量顯示,自動記錄,實時時鐘,歷史數據紀錄,超限報警和數據通訊等功能。翻斗式雨量感測器得到的雨量電信號傳輸到雨量微電腦採集器,雨量微電腦採集器將採集到的雨量值通過RS485串口傳輸給GPRS數傳模組,再傳送給數據中心計算機。註:此儀器還可以通過USB通訊做為傳輸方式。

二、採集器

1.技術參數

·記錄容量:約524262條
·記錄間隔:1分鐘~100天連續可調
·通訊接口:USB2.0 [485/GPRS可選]
·防水等級:可防護潮濕環境及雨水沖刷,但禁止透水或用水浸泡!
·工作環境:-30℃~70℃(溫度低於-20℃時候建議採用保溫措施!)
·平均功耗:主機平均工作電流<0.2mA(電池供電:存儲間隔60秒!)
·電源供電:默認配置6節電池供電,可定製交直流、蓄電池和太陽能供電。
·電池壽命:默認採用乾電池供電,續航能力3月-1年(間隔>10分)
3W12AH蓄電池系統壽命一周(限USB通訊且存儲間隔>10分鐘)。

2.功能及特點

·本機體積小,操作簡單,性能可靠,記錄間隔可根據要求從1分鐘至100天任意設定。(但存儲器空間有限,間隔儘量設定在分鐘以上,設定後可在上位機軟體查看存儲信息,以確定這樣的間隔時間下可以存儲多長時間。)
·集數據採集、記錄於一體,全程跟蹤記錄,記錄時間長,斷電後數據不丟失。
·專業數據保護。具備低電量數據防寫、存儲器故障檢測、存儲越界檢測、設備斷電識別、日期校正等功能,可以在多次斷電後最大限度地恢復歷史數據。
·整機功耗極小,具有高效的電源管理能力,可在直流電源適配器、五號電池、太陽能鉛酸蓄電池以及計算機USB接口等四路供電並存方式下工作。且主機板硬體具備電源反接保護、直流電源過壓保護以及內部過流、短路保護等功能。
·系統操作便捷,軟體界面簡潔明了,通過簡單步驟即可實現系統的主體功能。而其他諸如通訊連線埠識別等操作均由系統後台自動完成,無須用戶手動干預。
·軟體功能強大,可將採集器中的數據導出並存儲為EXCEL表格、文本或資料庫另外軟體具有功能強大的圖表曲線顯示組件,方便查看曲線走勢及數據細節。
·採用高性能GPRS模組,外置加長天線,數據傳輸可靠,配置485專用通訊線。

三、雨量感測器

1、技術參數

※測量範圍:0~4mm/min(可在<8mm/min條件下正常工作)

※測量誤差:±3%(測試雨強2mm/min)
※分 辨 率:0.2mm
※工作溫度:0~80℃(感測器) -40~80℃(記錄儀)
※承水口徑:φ200mm+0.6mm外刃口角度45度2、功能及特點

※精度高,穩定性好
※體積小,安裝方便
※線性度好,傳輸距離長,抗干擾能力強
※翻斗部件支承系統製造精良,摩阻力矩小,因而翻斗部件翻轉靈敏,性能穩定,工作可靠
※儀器外殼用不鏽鋼製成,防鏽能力強,外觀質量佳
※承雨口採用不鏽鋼皮整體沖拉而成,光潔度高,滯水產生的誤差小

3、適用範圍

※翻斗式雨量感測器是一種水文、氣象儀器,用以測量自然界降雨量,同時將降雨量轉換為以開關量形式表示的數字信息量輸出,以滿足信息傳輸、處理、記錄和顯示等的需要。可用於氣象台(站)、水文站、農林、國防、野外測報站等有關部門,配合我公司自主研發生產的雨量記錄儀來測量降水量、降水強度、降水時間等。可為防洪、供水調度、電站水庫水情管理提供原始數據。

4、工作原理

※承水口收集的雨水,經過上筒(漏斗),注入計量翻斗——翻斗是用工程塑膠注射成型的用中間隔板分成兩個等容積的三角斗室。它是一個機械雙穩態結構,當一個斗室接水時,另一個斗室處於等待狀態。當所接雨水容積達到預定值0.4mm時,由於重力作用使自己翻倒,處於等待狀態,另一個斗室處於接水工作狀態。當其接水量達到預定值時,又自己翻倒,處於等待狀態。在翻斗側壁上裝有磁鋼,它隨翻斗翻動時從乾式舌簧管旁掃描,使乾式舌簧管通斷。即翻斗每翻倒一次,乾式舌簧管便接通一次送出一個開關信號(脈衝信號)
