一、氣象觀測站簡介

氣象觀測站(YM-03)是一個自動化的氣象站,使用方便,操作簡單,而且本身全自動低功耗氣象站,採用乾電池供電的方式(通訊方式:USB現場取數),氣象站具有斷電數據保護功能,並可以採用太陽能供電方式,使用GPRS無線遠傳,無論是節省人力或測量偏遠地區的氣像資料。該系統通過GPRS(GSN)系統和GORS(CDMA)系統差不多可以進行實時回報,或儲存的數據作日後傳送。氣象觀測站往往被放置在供電網路和通訊網路內。現在,太陽能電池板,行動電話技術使氣象觀測站能在供電網路和通訊網路外,透過無線型式傳送資料。

二、採集器

1.技術參數

·記錄容量:約524262條
·記錄間隔:1分鐘~100天連續可調
·通訊接口:USB2.0 [485/GPRS可選]
·防水等級:可防護潮濕環境及雨水沖刷,但禁止透水或用水浸泡!
·工作環境:-30℃~70℃(溫度低於-20℃時候建議採用保溫措施!)
·平均功耗:主機平均工作電流<0.2mA(電池供電:存儲間隔60秒!)
·電源供電:默認配置6節電池供電,可定製交直流、蓄電池和太陽能供電。
·電池壽命:默認採用乾電池供電,續航能力3月-1年(間隔>10分)
3W12AH蓄電池系統壽命一周(限USB通訊且存儲間隔>10分鐘)。

2.功能及特點

·本機體積小,操作簡單,性能可靠,記錄間隔可根據要求從1分鐘至100天任意設定。(但存儲器空間有限,間隔儘量設定在分鐘以上,設定後可在上位機軟體查看存儲信息,以確定這樣的間隔時間下可以存儲多長時間。)
·集數據採集、記錄於一體,全程跟蹤記錄,記錄時間長,斷電後數據不丟失。
·專業數據保護。具備低電量數據防寫、存儲器故障檢測、存儲越界檢測、設備斷電識別、日期校正等功能,可以在多次斷電後最大限度地恢復歷史數據。
·整機功耗極小,具有高效的電源管理能力,可在直流電源適配器、五號電池、太陽能鉛酸蓄電池以及計算機USB接口等四路供電並存方式下工作。且主機板硬體具備電源反接保護、直流電源過壓保護以及內部過流、短路保護等功能。
·系統操作便捷,軟體界面簡潔明了,通過簡單步驟即可實現系統的主體功能。而其他諸如通訊連線埠識別等操作均由系統後台自動完成,無須用戶手動干預。
·軟體功能強大,可將採集器中的數據導出並存儲為EXCEL表格、文本或資料庫另外軟體具有功能強大的圖表曲線顯示組件,方便查看曲線走勢及數據細節。
·採用高性能GPRS模組,外置加長天線,數據傳輸可靠,配置485專用通訊線。

三、感測器

1、風速感測器

技術參數:
※精 度:±1m/s
※啟動風力:0.4 ~1.0 m/s
電壓輸出型
※量 程:0~33 m/s
※供電電壓:10V~24 V DC
※輸出信號:0.4~2V
電流輸出型
※量 程:0~33 m/s
※供電電壓:10~24 V DC
※輸出信號:4~20 mA
※負載能力:≤300Ω
脈衝輸出型
※量 程:0~60 m/s
※輸出信號:脈衝(每個脈衝對應1.32m/s)
※供電電壓:5V~24 V DC
功能及特點:
※體積小巧,攜帶方便,安裝簡捷
※測量精度高,量程寬,穩定性好
※結構設計合理,外觀質量佳
※數據信息線性度好,信號傳輸距離長,抗外界干擾能力強
適用範圍:
※採用先進的電路模組技術開發變送器,操作簡單,使用方便,用於實現對環境風速的測量,輸出標準的脈衝信號。可廣泛套用於溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風速測量。
2風向感測器
測量參數
※量程:0 ~360°(分16個固定風向值,其中“北”由感測器上的箭頭標誌標出)
※電壓信號:0.4 ~2.0 V(波動範圍±40mV )
※電流信號:4 ~20 mA(波動範圍±0.4mA)
轉換公式:風向典型值=(I-4)/1.06666 電壓型= (V-0.4)/ 0.106666
其中電壓型對應表格如下所示:(使用時可通過查表法或直接運算求得風向值)

電路參數
※工作電壓:7~24V(典型值12V)
※靜態功耗:約7mA(電壓型) 約10mA(電流型)
※回響時間:100mS
刷新間隔:100mS
※工作溫度範圍:-30℃~70℃
功能特點
※體積小巧,攜帶方便,安裝簡單
※測量精度較高,量程寬,穩定性好
※輸出信號線性度好,具備較強的抗干擾能力
適用範圍:
※該感測器可測量室外環境中的風向,測量分東、西、南、北、東南、西南、西北、東北等十六個方向,具有很高的性價比。該儀器廣泛用於環保、氣象、農業、林業、水利、建築、科研及教學等領域。3、空氣溫濕度感測器

測量參數
※空氣濕度:範圍0~100% 精度 ±3% 解析度0.1%
※空氣溫度:範圍-30~70℃ 精度 ±0.2℃ 解析度0.1℃
※信號類型:0.0V~2.0V(或4~20mA)
※轉換公式:濕度= V/0.01 (% )
溫度= V/0.01-30(℃)
電路參數
※工作電壓:7~24V(典型值12V)
※靜態功耗:約4mA(電壓型)
※回響時間:3S(上電後三秒)
※刷新間隔:15S(15秒刷新)
※工作溫度範圍:-35℃~75℃
功能特點
※輕型百葉箱設計,適合室外使用;
※可防護潮濕天氣,防護雨水沖刷;
※體積小巧,拆卸方便,安裝簡單;
※精度較高,量程較寬,穩定性好;
※輸出信號線性度好,具備較強的抗干擾能力
引線定義
※電源正(7-24V):紅色線 電源地(信號地):綠色線
※濕度信號正:藍色線 溫度信號正:黃色線
注意事項
※感測器本身不防水,所以切勿將感測器浸泡在水中,以免對電路造成損毀!
※如果空氣濕度很大,且長期處於凝露狀態,建議使用後將感測器收藏並檢修!
※感測器線纜禁止層已與地線短路,接線時請妥善處理禁止線,防止電源短路!
適用範圍
※變送器採用先進的電路模組技術開發,操作簡單,使用方便,可實現對環境溫濕度的測量,輸出標準信號。廣泛套用於溫室、環境保護、氣象站、船舶、碼頭等。

4、大氣壓力感測器

技術參數:
※測量參數:大氣壓力
※單 位:Kpa
※測量範圍:50~110Kpa
※工作環境:-20 ~85℃
※測量精度:±0.5 Kpa
※供 電:5V~12V/或7-24V
※輸出信號:0~2.0V DC/0-5V DC
※穩定時間:通電後3秒
※回響時間:< 1 秒
※外 觀:輕型百葉箱
※電纜長度:標準為2m
※防水性能:可經受一般雨水沖刷
※重 量:約500g
功能及特點:
※外型美觀、小巧、安裝方便
※測量精度高
※低功耗,節能安全
※結構設計合理,符合科研要求
※故障率低,技術成熟,性能穩定
適用範圍:
採用先進的電路模組技術開發變送器,用於實現對環境壓力的測量,輸出標準的電壓信號,方便使用。可廣泛用於環境、溫室、養殖等的環境測量。

5、太陽總輻射

基本描述
TM-ZF總輻射表主要用來測量波長範圍為0.3~3微米的太陽總輻射。如果感應面向下可測量反射輻射,也可用於測量入射到斜面上的太陽輻射,如加遮光帶可測量散射輻射。該總輻射感測是太陽總輻射測量的一級表。
特點
※符合WMO世界氣象組織規範(CIMO Guide)
※適用於各種惡劣環境
※可作為一級標準總輻射表使用
※無源精確測量
※靈敏度高
※使用方便、免維護
基本原理
TM-ZF總輻射表由雙層石英玻璃罩、感應元件、遮光板、表體、乾燥劑等部分組成。
感應元件是該表的核心部分,它由快速回響的繞線電鍍式熱電堆組成。感應面塗3M無光黑漆,感應面為熱結點,當有陽光照射時溫度升高,它與另一面的冷結點形成溫差電動勢,該電動勢與太陽輻射強度成正比。
雙層玻璃罩是為了減少空氣對流對輻射表的影響。內罩是為了截斷外罩本身的紅外輻射而設的。
輸出輻射量(W/m2)=測量輸出電壓信號值(μV)×靈敏度係數(μV/W·m-2),每個感測器分別給出標定過的靈敏度係數。
典型套用
TM-ZF總輻射表可廣泛套用於氣象、太陽能利用、農林業、建築材料老化及大氣環境監測等部門的太陽輻射能量的測量。
技術指標
※光譜範圍300~3000nm
※靈敏度7~14μV/W·m-2
※回響時間≤35秒(99%)
※內阻約350Ω
※年穩定度±2%
餘弦回響≤±5%(太陽高度角10°時)
※非線性±2%
※溫度係數≤2%(-20~40℃)
※重量2.5kg
※輸出信號0~20mV
※輸出範圍0~2000W/m2

6、雨量感測器

技術參數:
※測量範圍:0~4mm/min(可在<8mm/min條件下正常工作)
※測量誤差:±3%(測試雨強2mm/min)
※分 辨 率:0.2mm
※工作溫度:0~80℃(感測器)-40~80℃(記錄儀)
※承水口徑:φ200mm+0.6mm 外刃口角度45度
功能及特點:
※精度高,穩定性好
※體積小,安裝方便
※線性度好,傳輸距離長,抗干擾能力強
※翻斗部件支承系統製造精良,摩阻力矩小,因而翻斗部件翻轉靈敏,性能穩定,工作可靠
※儀器外殼用不鏽鋼製成,防鏽能力強,外觀質量佳
※承雨口採用不鏽鋼皮整體沖拉而成,光潔度高,滯水產生的誤差小
適用範圍:
翻斗式雨量感測器是一種水文、氣象儀器,用以測量自然界降雨量,同時將降雨量轉換為以開關量形式表示的數字信息量輸出,以滿足信息傳輸、處理、記錄和顯示等的需要。可用於氣象台(站)、水文站、農林、國防、野外測報站等有關部門,配合我公司自主研發生產的雨量記錄儀來測量降水量、降水強度、降水時間等。可為防洪、供水調度、電站水庫水情管理提供原始數據。
工作原理:
※承水口收集的雨水,經過上筒(漏斗),注入計量翻斗——翻斗是用工程塑膠注射成型的用中間隔板分成兩個等容積的三角斗室。它是一個機械雙穩態結構,當一個斗室接水時,另一個斗室處於等待狀態。當所接雨水容積達到預定值0.4mm時,由於重力作用使自己翻倒,處於等待狀態,另一個斗室處於接水工作狀態。當其接水量達到預定值時,又自己翻倒,處於等待狀態。在翻斗側壁上裝有磁鋼,它隨翻斗翻動時從乾式舌簧管旁掃描,使乾式舌簧管通斷。即翻斗每翻倒一次,乾式舌簧管便接通一次送出一個開關信號(脈衝信號)。

7、水面蒸發感測器

技術參數:
※內桶口徑:215mm(等效蒸發麵200mm)
※外桶口徑:350mm 高:400mm
※精 度:±0.1mm
※測量範圍:0~235mm
※供電方式:DC 7~24V
※環境溫度:-30℃~80℃
※信號輸出:0~2V DC
功能及特點:
※測量精度高
※性能穩定,線性度好
※安裝方便,操作簡單
※不鏽鋼材質,不起銹,保證感測器使用壽命
※結構設計合理,外觀質量佳
適用範圍:
※水面蒸發感測器是用於測量液面蒸發量的儀器,適用於氣象、植物及種子培養單位、農林業研究機構等部門。
工作原理:
※採用高精度的稱重原理測得蒸發皿內液體重量,再計算出液面高度。因此在多種環境下均可使用,如液體或結冰均可測量,解決了使用超音波原理測量液面高度時出現的弊病(1、結冰時測量不準,2、沒有水時容易損壞感測器,3、精度低),可與自動氣象站或專業蒸發記錄儀配合使用。
安裝與說明:
※蒸發感測器設定在露天空曠平坦地方,並能終日受到陽光照射,調好水平,底座用水泥固定好,觀測前注入100mm清水即可測量,如容器內有雨水降入時,應在觀測記錄時減去降雨量得出該次實際蒸發量。

8、光照變送器

技術參數:
※光線範圍: 0~200Klux
※反應時間: <1秒
※環境溫度:-30~70°C
※精 度:±5%
※重 量:210g
電壓型
※供電電壓:5V~24V DC
※輸出信號:0~2V
電流型
※供電電壓:9V~24V DC
※輸出信號:4~20mA
※輸出負載:< 300Ω
功能及特點:
.體型小巧,安裝方便
.殼體結構設計合理,使用壽命長
.密封性好
.測量精度高,穩定性好
.傳輸距離長,抗外界干擾能力強
.結構設計合理,外觀質量佳
適用範圍:
.可廣泛用環境、溫室、實驗室、養殖、建築、高檔樓宇、工業廠房等的光線強度測量。

9、光合有效感測器

基本描述
光合有效輻射表主要用於測400~700nm波長範圍內的自然光的光合有效輻射,並且使用簡單,可直接與數字電壓表或數據採集器相連,可在全天候條件下使用。
特點
· 符合WMO世界氣象組織規範(CIMO Guide)
· 適用於各種惡劣環境
· 穩定性好
· 無源精確測量
· 使用方便、免維護
基本原理
光合有效輻射表採用矽光探測器,並通過一個400~700nm的光學濾光器。當有光照時,產生一個與入射輻射強度成正比的電壓信號,並且其靈敏度與入射光的直射角度的餘弦成正比,每台光合有效輻射表都給出各自的靈敏度,並可以直接讀出單位為&micro;mol/m2·s 的數值。該表廣泛套用於農業氣象,農作物生長的研究。
典型套用
※光合有效輻射表廣泛套用於農業氣象、農作物生長、生態學的研究。
技術指標
※光譜範圍:400~700nm
※回響時間:約1s(99%)
※溫度相關:最大0.05%/℃
※餘弦校正:上至80°入射角
※工作溫度:-40°至65℃
※相對濕度:0~100%
※靈敏度:10~50 &micro;v/&micro;mol·m-2·s-1
※內 阻:< 2K

10、日照時數感測器

基本描述
TM-RS日照時數感測器主要用來測量太陽每天在垂直於其光線的平面上的直接輻射強度≧120W/m2(±10%)的時間長度,其感光波長範圍為0.3~3微米。
特點
※集成實時時鐘,可通過數據線自動校時
※低功耗設計,一次更換電池最低使用1年
※可選模擬電壓/電流、PWM或RS485信號輸出
基本原理
TM-RS日照時數感測器由高透光學玻璃罩、感光元件、信號處理電路、時鐘運算電路、表
體等部分組成。經過校正的輻射感光元件將環境中的輻射值傳遞給感測器內部的信號處理電
路,處理器一旦判斷信號大於120W/m2即開始計時,計時為累加方式,直至當天24點時刻後
自動清零。在此期間,外界可隨時向感測器獲取累計日照時數值。
典型套用
TM-RS日照時數感測器可廣泛套用於氣象、太陽能利用、農林業、建築材料老化及大氣環境監測等部門的日照時數測量。
技術指標
※供電電壓5-12V(電壓型/數字型) 12±0.5V (電流型)
※輸出範圍0~24h
※輸出信號0~2V(4~20mA)
※輸出阻抗10KΩ(PWM或電壓輸出型)
※輸出負載<200Ω(電流型,典型值100Ω)
※回響時間≤100mS
※測量精度±0.1h
※解析度0.01h
※電池型號CR2032(3V@220mAh)
※通訊方式USB2.0/RS485
※光譜範圍300~3000nm
※年穩定度±2%
※餘弦回響≤±5%(太陽高度角10°時)
※非線性±2%
※工作溫度-30℃~60℃
※工作濕度0-95%RH

11、葉面濕度感測器

基本描述
TM-YS葉面濕度感測器用來模擬並測量植物葉片表面的濕度信息,所得濕度為相對濕度百分比。為降低灰塵、農藥或鹽水離子的影響,一般採用介電常數原理測量。通過此感測器可間接測量植物葉片表面是否有水或凍的存在。
特點
※模仿葉面特徵,測量快速準確
※低功耗設計,採用合理的功耗控制模式
※可選模擬電壓/電流、PWM或RS485信號輸出
※具備高精溫度校正功能,並可將溫度信號獨立輸出
※採用ABS與環氧樹脂封裝,感應面使用鍍金工藝,壽命更久
基本原理
TM-YS葉面濕度感測器葉面模擬板、信號處理電路、溫度校正電路、灌封殼體等部分組成。
內部處理器將整個葉面板當作介電常數介質來測量,通過高頻信號源及其處理電路實現濕度信
息的測量。為防止溫度以及漂移的影響,內部還使用溫度校正以及信號漂移補償電路,從而實
現精準可靠測量。
典型套用
TM-YS日照時數感測器可廣泛套用於氣象、農林業、及大氣環境監測等部門的葉面濕度測量。
技術指標
※供電電壓5-12V(電壓型/數字型) 12±0.5V (電流型)
※輸出範圍0~100%
※輸出信號0~2V(4~20mA)
※輸出阻抗10KΩ(PWM或電壓輸出型)
※輸出負載<200Ω(電流型,典型值100Ω)
※回響時間≤2S
※測量精度±5%
※解析度0.1%
※年穩定度±3%
※非線性±2%
※工作溫度-30℃~60℃
※工作濕度0-100%RH

12、二氧化碳感測器

雙光束紅外二氧化碳感測器模TM-EY
雙光束紅外二氧化碳感測器模組型號:TM-EY
1. 套用:
- 室內空氣品質檢測
- 通風控制領域
- 樓宇,醫院,學校等二氧化碳氣體控制監測
- 適合小尺寸產品安裝二氧化碳感測器的套用:通風控制器,空氣淨化器,
自動空氣淨化器和壁爐
2. 技術參數
檢測原理:非色散紅外二氧化碳感測器(NDIR)
檢測量程:0 ~ 2000ppm 或 0 ~ 5000ppm
精度:±50 ppm @10 ~ 50℃ 或 ±75ppm @10 ~ 50℃
回響時間:0 ~ 80% < 30sec
數據更新:Every 2.0 Seconds
預熱時間:@25℃< 90sec
工作環境:0 ~ 50℃, 0 ~ 95%RH Non Condensing
貯存環境:-20℃~ 70℃
輸出:模擬輸出: 0~3VDC (0~3000ppm)
數字輸出UART : Default 9600bps (Option)
輸入電壓:DC5V ~ 12V Input (recommend 5V)
消耗電流:Peak 150mA, Low 25mA (@5VDC)
接口:3PIN Header &#91;CN1&#93;
有2.54mm 間距
Molex 5267 included
尺寸規格:(W)40mm x (H)35mm x (D)10.7mm

13、直輻射表

用途
該系列表是一種自動跟蹤太陽,用來測試太陽直接輻射量的輻射儀表,它配有控制器,可交直流兩用,如果交流220v突然斷電,可直接自動切換到蓄電池供電,電壓是12v。該表用於測量光譜範圍為0.3μm-3μm的太陽直輻射量。也可用來測量太陽的日照時數,(日照時數定義:太陽直接輻照度達到或超過120W/m2時間段的總和,以小時為單位,取一位小數。日照時數也稱實照時數。)所以該儀表可廣泛套用於太陽能利用、氣象、農業、建築材料及生態考察部門。
結構及原理
該表構造如圖示,主要由光筒和自動跟蹤裝置組成。光筒內部由光欄、內筒、熱電堆(感應面)、乾燥劑筒等組成。感應部件是採用繞線電鍍式多接點熱電堆,其表面塗有高吸收率的黑色塗層。熱接點在感應面上,冷結點在機體內,線上性範圍內產生的溫差電勢與太陽直接輻照度成正比。自動跟蹤裝置是由底板、緯度架、電機等組成。電機是動力源,用戶可根據要求選擇直流電機或交流電機作為動力源。該表的跟蹤精度與操作人員細心的安裝和調試有密切關係。
技術參數
靈敏度:7~14μv/w.m-2
回響時間:≤30秒(99%)
內阻:約100Ω
跟蹤精度:小於24h±1° 敞開角:4°
工作環境溫度:±45°
年穩定度:不大於±2%
電源電壓:AC-220v,DC-12v
重量:2.5kg
測試範圍:O~2000W/m2
信號輸出:0~20mV
使用安裝與維護
1.將直接輻射表的底板固定在觀測平台上。調整水平,根據當地緯度確定直接輻射表緯度盤緯度位置。
2.根據使用說明書中時差表及當地經度計算出當地(真太陽時),鈕動跟蹤裝置後鈕子開關跟蹤到確定位置後,再調回到自動跟蹤狀態。
3.按使用說明書中赤緯角表調整光筒高低。
4.確定底盤方向,使光筒上校正光點重合,再把底盤固定牢固。以上步驟可反覆操作,直至使光筒上校正光點重合

14、土壤水分感測器

測量參數
※量 程:0~100%
※單 位:%(m3/m3)
※輸出信號:0~2V(電壓型)4~20mA(電流型)
※測量精度:±3%
※互換精度:< 3%
※複測誤差:< 1%
※參數類型:土壤容積含水率
※測量原理:頻域(fdr
硬體參數
※工作電壓:5~12V(電壓型,典型值9V) 11~24V(電流型,典型值12V)
※靜態電流:約30mA
※工作頻率:100MHZ
※回響時間:< 1秒
※測量穩定時間:2秒
※工作溫度範圍:-30℃~70℃
※測量區域:95%的影響在以中央探針為中心,直徑為7cm、高為7cm的圓柱體內
物理參數
※探針長度:6cm
※探針直徑:3mm
※探針材料:不鏽鋼(抗電解)
※密封材料:環氧樹脂(黑色阻燃)
※電纜長度:標配2米(三芯禁止線)
功能特點
※採用綠色阻燃環氧樹脂固化,完全防水,可承受較強的外力衝擊;
※表面採用拋光處理,美觀大方,採用抗靜電包裝袋,存儲更安全;
※鋼針採用優質材料,可經受長期電解,可經受土壤中的酸鹼腐蝕;
※測量精度高,性能可靠,受土壤含鹽量影響較小,可適應各種土質。
※具備電源線、地線、信號線三向保護功能,可防護因反接、短路等造成的損毀。
適用範圍:
※適用於科學試驗、節水灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、污水處理及各種顆粒物含水量的測量。

15、土壤溫度變送器

測量參數
※量 程:-30℃~70℃
※輸出信號:4~20mA
※測量精度:±0.2℃
※互換誤差:< 0.2℃
※複測誤差:< 0.1%
※負載阻抗:< 300Ω(典型值100Ω)
電路參數
※工作電壓:9~24V(典型值12V)
※靜態電流:約5mA
※回響時間:<100mS
※測量穩定時間:根據感測器探頭與土壤的接觸情況而定
※工作溫度範圍:-35℃~75℃
物理參數
※引線長度:2米
※電纜長度:1米(三芯禁止線)
※密封材料:環氧樹脂(黑色阻燃)
功能特點
※採用綠色阻燃環氧樹脂固化,完全防水,可承受較強的外力衝擊;
※具備電源線、地線、信號線三向保護功能,可防護因反接、短路等造成的損毀。
適用範圍:
※適用於科學試驗、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養等常規套用。

16、土壤鹽分感測器

原理套用:
基本硬體模組把探頭間接入的被測溶液阻抗轉換成與之對應的線性電壓信號,以供後級電路處理。此線性的電壓信號是進行以下各種測量的基礎。其中電壓值與被測溶液阻抗成反比,與電導值成正比,與EC和TDS成正比,與溶液濃度成正比。
本硬體模組可用於土壤鹽分掩埋直測(使用滲透式探頭),土壤鹽分提取液電導率/鹽分測量(鉑金電極),離子濃度測定以及水質或硬度測量等。
硬體參數:
※電導率測量範圍:0 - 15.00mS/cm
※電壓與電導相關性(線性度):≥90%
※電導率解析度:0.01mS/cm
※最高精度:±2%(0-8mS/cm範圍內)
※複測誤差:< 1%
功能及特點:
◆功能強大:
*可通過計算機設定參數(所有參數均有默認設定)並具有實時數據圖表;
*具備土壤鹽分、溶液電導率、溶液離子濃度及飲用水水質檢測功能;
*具備標準曲線表功能,可存儲兩個校正表用於電導類、濃度類測量;
*參數可掉電保存20年,並且含有一個可快速校準正的溫度感測器;
*支持Modbus通訊協定,可使用MODBUS軟體即時讀取設備測量結果。
◆多種輸出:
*感測器具備電流\電壓形式輸出、以及串列異步通信等接口;
*可用於長期觀測野外土壤鹽分,且適合實驗室動態觀測溶液鹽分;
◆通訊功能:
*配備USB轉接通訊線,支持USB2.0接口,可與上位機輕鬆連線;
◆電極探頭:
*配備滲透式土壤直測專用探頭,可通過防水航插與感測器連線;
◆超低功耗:
*電壓形式的感測器採集數據時電流僅為0.5mA,待機電流小於0.03mA。
適用範圍:
※可套用於農業、水利、林業、植物培養、花卉、污水處理、實驗室測量等。

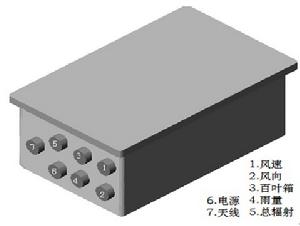

四、接口定義

1. 例(航插定義)
註:本款產品,通訊線接口為藍色五針小航插,其位於採集器內部左上角的位置。2.天線接口

如果使用GPRS通訊方式,位於外殼左側的防水接頭即為引出式GPRS天線專用口。天線吸盤為磁吸式,應安放在周圍無遮擋物的地方,保證其能良好接收移動手機信號。另外接口內部已經做防水處理,所以請勿私自拆卸!

3.供電接口

默認情況下,本產品使用電池供電。如果使用太陽能蓄電池系統,將獨立配備配電櫃。配電櫃通常只有一根電源線與採集器主機相連。
如果使用交流市電電源。一般在採集器內部均安放有AC220V轉DC12V的開關電源,與開關電源相連且由外殼接口6所接入的為交流220V市電線,此接線為銅網禁止電纜,請勿私自用其他普通電線替換!
安全注意:
由於採集器為自拆卸式,所以,使用時要特別注意,請勿暴力對待。切勿觸碰內部走線!如果因連線斷裂而產生的問題,後果請自負!
開關電源為多孔散熱設計,請勿將金屬物或碎屑掉入其中,以免發生短路故障。電源端子處較危險,請勿用手觸碰,以免發生危險!
另外,請確認儀器安放處無未成年人或無電工常識者,以免其觸碰內部接線發生觸電危險!

五、數采器安裝

1.接入電源

本產品如果使用電池供電,默認安裝的是五號鹼性電池,這裡建議使用南孚大容量電池(不建議使用可充電電池)。
安裝的步驟:打開採集器上蓋,滑開電池殼上蓋,按正負極對應安裝6節電池(請勿將電池裝反,否則採集器不會上電),然後扣上電池殼上蓋。
如果產品使用了交流電源,採集器在進行所有有效操作之前,是必須要先供電的!這裡默認使用的是交流220V市電接口。
安裝的步驟:將採集器引出的市電插頭插入電源插板即可。如果採集器與電源插板處距離較遠,建議將插頭部分拆開,用電線加長後做好插頭,再接入。但這裡需要注意的是,禁止將產品原配的電源線全部去掉,而從設備內部直接接線。如果必須這樣處理,所使用的電源線必須為銅網或錫箔禁止電纜線!

2.接插通訊線

供電正常的採集器若要與計算機在線上操作,必須保證採集器內部的GPRS模組與採集器有效連線,或者使用有線通訊專用接口與計算機直接連線。
在使用GPRS遠程連線時,採集器主機板上引出的“DB9針轉接頭”必須正確插放在GPRS模組的DB9針公頭上(且GPRS模組天線正確接入模組)。此時,建議將採集器的本地通訊插頭拔掉。以免有線通訊與遠程無線通訊發生干擾。
而在使用本地有線通訊時,必須將上面所述的“白綠雙線+DB9針轉接頭”從GPRS模組上拔出,以免本地通訊失敗。確認GPRS與採集器斷開連線後,方可使用本地有線通訊。使用本地有線通訊線可完成兩項功能:不使用遠程而直接與採集器連線,讀取採集器內部數據,或通過通訊線對GPRS模組進程功能設定。使用本地通訊時,只需將隨機配備的485通訊模組插入外殼左側的5號插頭即可。

3.設定GPRS模組

(非GPRS用戶跳過此步驟)
GPRS模組固定在採集器上蓋內側,其
安裝示意如下圖所示(請勿私自拆卸):

在使用USB本地通訊與採集器主機通訊時,
必須將“DB9通訊口”拔除,否則可能導致
本地通訊失敗!另外請注意捅一下黃色小按
鈕SIM卡座才能彈出,且SIM面朝下安裝。4.支架安裝說明

(無支架用戶跳過此步驟)
如果設備需要安裝支架,默認支架由不鏽鋼管與管件組成,適用於室外固定安裝。但是支架地盤只有在埋入土坑中,或用水泥底座固定後才能保證整套支架的應有強度。所以,建議對支架地盤進行掩埋、夯實處理,或直接用水泥灌注。
設備如果安放在多雷雨地區,或地勢較高處,應自備避雷設施。以免設備遭雷擊。
GPRS模組的天線應安放在支架頂部,或獨立安放在周圍無遮擋物的地方,以保證其能良好接收移動手機信號。(支架安裝圖請查看本說明書附屬部分)

六、軟體安裝使用嚮導

1.通訊驅動程式

請先安裝設備通訊專用的驅動程式。如果不安裝此驅動程式,設備所依賴的重要操作,如GPRS設定,本地有線操作等都無法實施。此驅動程式安裝完畢後建議重新啟動計算機,或者在完全安裝所有軟體後再重新啟動(如果不重新啟動計算機,此驅動程式將無法完成安裝,485通訊線將無法被識別)。

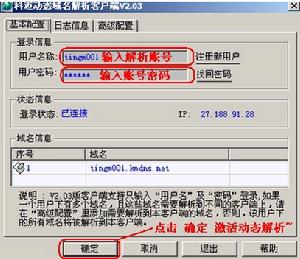

2.動態解析軟體

(非GPRS用戶請跳過此步驟)
本操作將在計算機上安裝一款動態DNS解析軟體,此軟體將完成您的電腦與遠程GPRS氣象站的無線連線。如果使用某電腦遠程連線設備,必須在此電腦上安裝此軟體,或其他動態解析的軟體,並按要求填入正確的域名。點擊安裝此軟體

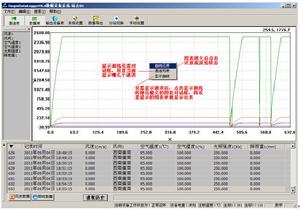

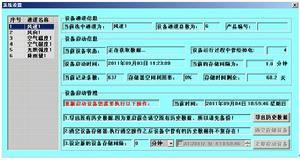

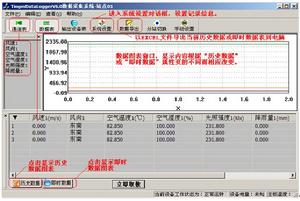

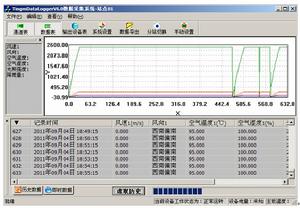

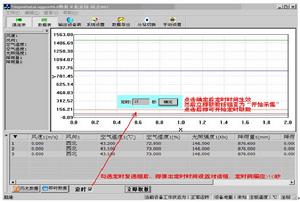

3.安裝數據採集軟體

此軟體為設備配套的數據採集系統,內部集成485本地通訊功能,GPRS無線網路接入功能,以及數據接口管理等。通過它可實現遠程設備連線,現場設備信息採集與查看,設備歷史記錄信息查看,設備啟動設定與管理等操作。此軟體完成必要功能時依賴上兩步中安裝的軟體,所以在安裝本系統前,請先完成上述兩步操作。點擊安裝數據採集系統軟體 (安裝本軟體後重新啟動計算機)

4.設定路由器

(非GPRS用戶請跳過此步驟)
以上步驟操作完畢後,要想讓遠程的GPRS設備通過網際網路連線至本地的電腦,必須讓動態解析軟體正常工作。而動態解析軟體正常工作需要兩個步驟:

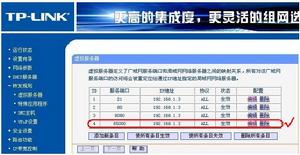

1>.如果操作用的計算機處於區域網路中,即電腦連線在區域網路的路由器上時,必須先設定一下路由器(這裡以TPLINK路由器為例),如下圖所示:

在路由器的“轉發規則”選項中選擇“虛擬伺服器”,然後在右側的視窗中添加一條如圖中紅線標註的條目:這裡您需要填入的服務連線埠為65003,IP位址為您電腦在區域網路中的地址,協定選擇ALL,狀態是生效。
2>.啟動在第二步安裝的“科邁動態域名解析V2.03”,進入如下界面:
輸入用戶名:tingm003 用戶密碼:123456(請勿更改!)點擊確定後,等待系統系統列右側的 圖表變成 狀態,表示動態域名解析成功!且整個操作過程中,不能退出此軟體!

八、ACCESS2003

1.資料庫使用須知
TmDatabase.mdb資料庫檔案默認被拷貝至“採集中心軟體”的安裝根目錄中,請勿刪除、修改或移動此檔案!一旦發現此檔案丟失,應將安裝光碟中的檔案拷貝一份至軟體安裝根目錄下。否則採集軟體系統將無法正常工作!
TmDatabase.mdb資料庫檔案記錄著您以往操作過的重要數據,請注意及時備份!

九、數據採集系統

在進行以下操作之前,請為採集器內部的GPRS模組安裝手機卡。注意,安裝卡之前,請務必將設備斷電,等安裝好電話卡之後再重新上電!以免損傷設備!

1.本地登錄系統

如下圖所示,插入USB/485通訊線。啟動軟體系統後,選擇USB/485通訊線所出的COM口號,如COM5。然後點擊“USB串口接入”圖形按鈕,軟體將自動連線設備並進行初始化。初始化成功後“進入”按鈕有效,否則請重按一次“USB串口接入”按鈕,直至提示初始化成功。此時點擊“進入”按鈕即可進入系統主界面。
注意:如果您使用了GPRS模組,使用本地通訊,必須將採集器內部與GPRS模組相連“白綠雙線+DB9針轉接頭”拔掉!否則本地通訊可能失敗!

2.遠程登錄系統

(非GPRS用戶跳過此步驟)
如下圖所示,啟動軟體系統後,點擊“GPRS無線接入”圖形按鈕,軟體將自動連線移動無線網路(根據網路狀況,這裡將會等待約5-60秒時間,請耐心等待)。連線成功後,系統自動進行設備初始化。初始化成功後“進入”按鈕有效,否則請重新按一次“GPRS無線接入”按鈕,直至提示初始化成功。此時,點擊“進入”按鈕即可進入系統主界面。
注意:使用GPRS遠程通訊,必須將485通訊線插頭拔掉,且將GPRS模組相連“白綠雙線+DB9針轉接頭”插入GPRS模組!否則GPRS通訊可能失敗!

3.進入系統主界面

如下圖所示,即是數據採集系統主界面。主界面主要包括系統選單、通道列表、數據表與數據圖表四部分,另外包含一個選單彈出的“系統設定”對話框,以及獨立的“數據導出”功能按鈕。
主視窗支持最大化功能,並可以通過右下角的拖放功能動態改變視窗大小。並且通道表和數據表兩個視窗均可以通過選單選擇是否顯示,也即圖表可整幅顯示。

4.採集即時數據

當點擊“即時數據”屬性頁標籤時,界面顯示即時數據相關內容。點擊“立即取數”按鈕,設備將給出採集時間,倒計時結束之後,顯示出當前被提取出的即時數據。另外,還可以通過定時取數功能自動獲取即時數據,其操作示意如圖所示:

5.採集歷史數據

如下圖所示,當點擊“歷史數據”屬性頁標籤時,界面顯示歷史數據相關內容。
讀取歷史操作受設備速度限制,所以提取速度較慢,約在5000條/分鐘左右。而設備共可存儲約50萬條數據,所以在進行歷史數據提取時請耐心等待。另外,進行本地USB/485通訊時,提取速度為10000條/分鐘,約為GPRS遠程通訊的2倍。所以,為了節省流量以及時間,建議定期對設備進行本地歷史數據提取操作。

當讀取歷史數據結束後,可將這些數據導出至計算機硬碟中,導出的檔案格式為文本格式的EXCEL檔案。這裡,需要注意的是,如果數據兩超過65535組,受EXCEL最大數據量的限制,檔案將會被分割成若干個,以便EXCEL軟體能夠處理。6.數據圖表操作
如下圖所示,當在圖表區域單擊滑鼠右鍵會顯示右鍵選單,
其中,“曲線還原”選單項將圖表還原成初始狀態。
“通道列表”項點擊後彈出如右圖所示的列表,在這裡可
選擇需要單獨顯示的曲線(可多選),選擇好後“確定”。
設定要顯示的曲線後,如果在右鍵選單中選擇“顯示曲線”
選單項,將彈出一個單獨的圖表對話框,其顯示內容為上面
已經設定要單獨顯示的曲線。另外,在此對話框中支持滑鼠
雙擊操作,雙擊時圖表還原。
以上圖表曲線用滑鼠左鍵單擊,可查看坐標點細節(如右下
圖所示)。
另外,按住滑鼠左鍵拖選區域可進行X軸區域放大。區域
放大最小解析度為0.1,低於此解析度時候放大無效。

7.採集系統設定

如下圖所示,“設備通道信息”一欄中顯示的是設備通道信息,是唯讀信息,不可修改。如果設備在記錄過程忠曾經掉電,則設備掉電狀態條中將用紅色字型顯示設備曾經掉電,但是具體的掉電次數只有當讀取歷史數據之後才能顯示出來。
如上圖所示,在對話框下方的是設備啟動管理欄。這裡為了保護設備中的數據不會因為誤操作而丟失,我們將約定以下操作步驟:

1.導出設備中已經存儲的歷史記錄:以防在沒有提取設備記錄時清空了設備存儲器,最大限度地保護已記錄的歷史信息!
2.清空設備存儲器:如果已經將設備中的記錄保存在計算機中,或者確認不需要
保存那些數據後,“清空存儲設備”按鈕才可用。點擊此按鈕後將開始清除設備存儲器中的數據記錄,清空時間一般在6-10秒。
3.啟動設備記錄:這裡啟動設備記錄的方式分為兩種,立即啟動 與 定時啟動。
立即啟動:如上圖所示,在清空存儲設備之後,在存儲間隔編輯框中填入設備採集數據的時間間隔(如10分鐘),然後點擊“立即啟動設備”按鈕即可啟動。
定時啟動:如果上圖所示,只需勾選 然後更改其中的年月日、時分秒信息為您需要設定的時間即可。這裡建議延遲不要超過10天,因為過長的定時延遲是沒有意義的。設定好定時啟動時間之後,點擊“定時啟動設備”按鈕,設備即可按定時時間自動在設定時刻啟動設備記錄。
8.導出數據表:
如右圖所示,
在圖形選單
中點擊“數據導出”按鈕即可導出主界面下方的“歷史數據”表,或“即時數據表”。比如,當前屬性頁顯示內容為歷史數據,那么點擊此按鈕導出的就是歷史數據表。如果當前顯示內容為即時數據,那么點擊此按鈕導出的就是即時數據表。
另外,在上面的系統設定對話框中,如果要清空記錄儀存儲器,並開始新的定時記錄存儲操作之前,是必須先導出設備中原有的數據的。這樣操作會防止意外而造成的數據丟失。所以,建議每次讀取歷史數據後,先將數據表保存起來,然後在進行數據清空與記錄重啟操作。

相關詞條

熱門詞條

聯絡我們
