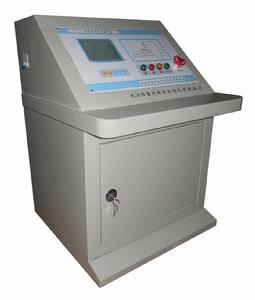

試驗變壓器電源控制台

該控制箱、台具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。

概述：

試驗變壓器電源控制台是輕型試驗變壓器的專用配套設備，試驗變壓器電源控制台具有使用維修方便、性能優越使用安全可靠、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。
試驗變壓器電源控制台用於0.5～100KVA試驗變壓器的調壓控制。其工作原理是：通過調整自耦調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓範圍內的工作電壓調節。同時，控制台內裝有高壓輸出電壓表，低壓輸入電流表及過流保護電路。可經方便地讀取試驗電壓值，並能可靠地保護備。其原理簡單、結構緊湊、工作可靠，是進行耐壓試驗理想設備。　試驗變壓器電源控制台按結構分箱式，台式，電動式三種。

台式結構

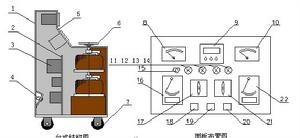

台式結構面板布置及內部結構見圖6，其外形美觀大方，底部有腳輪，便於移動。

1—外殼 2—元件板 3—電器元件 4—接線柱
5—面板 6—調壓器（手柄） 7—萬向輪 8—電壓表（-PV）
9—時間繼電器（-KT）　10—電流表（-PA）
11—電源指示燈（-HL1） 12—零位指示燈（-HL2）
13—送電指示燈（-HL3） 14—過壓指示燈（-HL4）
15—報警指示燈（-HL5） 16—電壓繼電器（-KV）
17—過壓倍率選擇開關（-SA2） 18—啟動按鈕（-1SB1）
19—計時按鈕（-1SB1） 20—停止按鈕（-2SB）
21—過流倍率選擇開關（-SA1） 22—電流繼電器（-KA）

電動台式結構

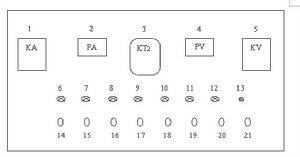

所示為電動控制台面板圖，本產品採用電動調壓器，輸出波形好，勻速升降電壓。

1．電流繼電器（-KA） 2．低壓電流表（-PA）
3．數顯時間繼電器（-KT2） 4．高壓電壓表（-PV）
5．電壓繼電器（-KV） 6．電源信號燈（-HL1）
7．零位信號燈（-HL3） 8．合閘信號燈（-HL2）
9．升壓信號燈（-HL5） 10．降壓信號燈（-HL4）
11．計時信號燈（-HL7） 12．過壓信號燈（-HL6）
13．報警信號燈（-HL8） 14．合閘按鈕（-1SB1）
15．斷電按鈕（-2SB1） 16．點動升壓按鈕（-1SB3）
17．點動降壓按鈕（-1SB2） 18．電動升壓按鈕（-1SB4） 19．電動降壓按鈕（-1SB6）
20．電動停止按鈕（-2SB4） 21．計時按鈕（-1SB5）
產品特性
1、監視功能：輸出電流儀表電壓 零位指示分/合閘指示計時指示
2、保護功能：過流保護 時間繼電器
3、採用新型時間繼電器，計時範圍更廣。
4、採用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
5、 結構合理，體積小，重量輕

參數：
　額定容量：3～300KVA
額定輸入電壓：220V、380V
工作原理：本系列產品由控制和測量兩部分組成。主接觸器控制調壓器輸入的通電和斷電，主接觸器的分合由合閘停止按鈕、零位限位開關、過流過壓繼電器等迴路控制。由調壓器提供可調節的輸出電壓，供給配套產品（如試驗變壓器），以獲取所需的測試電壓。

參數：

1、額定容量：3～300KVA
2、 額定輸入電壓：220V、380V

使用方法

操作箱（台）使用方法：
（1）檢查總電源是否與輸入電源一致（10KVA以下為220V、10KVA以上為380V），根據需要調整好電流繼電器（-KA）、電流倍率轉換開關和電壓繼電器（-KV）、電壓倍率轉換開關的動作值和倍率，同時設定好時間繼電器的動作值。
（2）送上電源，綠燈（-HL2）亮，調壓器手輪置於零位時，黃燈（-HL1）亮，此時可送電操作。
（3）按下送電按鈕（-1SB），主接觸器（-KM）吸合，調壓器（-TD）受電，綠燈（-HL1）滅、紅燈（-HL3）亮，揚聲器發出警報聲，同時報警燈（-HL5）閃光，延時10~15秒後，聲光同時自停，可以進行試驗。
（4）順時針鏇轉調壓器手輪，注視電壓表（-PV）的指示，以每秒小於3KV的升壓速度升壓，當升到所需值時，按下計時按鈕（-1SB1），並密切關注試品情況。
（5）使用操作台時，在操作台升壓或耐壓過程中，如出現過壓時，電壓繼電器（-KV）動作，聲光報警，這時應逆時針鏇轉調壓器手輪，降至所需的試驗電壓。
（6）在升壓或耐壓試驗中，如發生短路、閃爍、擊穿等造成過流時，電流繼電器（-KA）動作，調壓器自動斷電，表示被試品不合格。
（7）達到所定耐壓時間後，時間繼電器（-KT）吸合，揚聲器發出警報聲，表示被試品合格，同時將調壓器手輪旋迴零位，聲光報警停止，按下停電按鈕（-2SB），斷開計時按鈕（-1SB1），切除電源後方可拆卸設備或更換試品（直流試驗或大容量被試品還需充分放電）。

儀表及繼電器的設定

2.7.1 電壓表及電壓繼電器
本產品使用的電壓表在100V時達到滿刻度（特殊定製除外），因為試驗變壓器的測量線圈也是100V，當試驗變壓器達到額定電壓時，通過測量線圈（儀表端子）加在電壓表兩端的電壓為100V，電壓表達到滿刻度；本產品使用的電壓繼電器最大動作值為200V，線圈並在電壓表兩端，通過拔動電壓繼電器指針及切換電壓倍率開關調節動作值大小，其動作值=試驗變壓器額定電壓× ×電壓倍率開關指示倍率。若產品面板上無電壓倍率轉換開關，倍率為1。
2.7.2 電流表及電流繼電器
本產品使用的電流表在≤20A時為直通表，>20A時則通過電流互感器及相應倍率的電流表測量（特殊規格除外）。在使用直通表測量時，電流繼電器動作值=繼電器指針指示值×電流倍率開關指示倍率；使用電流互感器及相應倍率的電流表測量時，電流繼電器動作值=繼電器指針指示值×互感器倍率×電流倍率開關指示倍率。若面板上無電流倍率開關，倍率為2。

2.8 注意事項

（1）本系列產品嚴禁超負載運行。
（2）使用前須先用500V兆歐表檢測絕緣電阻，其值不低於2MΩ，在連線試驗變壓器前應空機通電完成操作過程，檢查調壓器輸出是否正常。
（3）使用前應檢查電氣元件及各觸點是否鬆動，接觸是否良好。
（4）工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。
（5）必須由專業人員操作，並嚴格遵守操作程式。

使用與維護

1. 開箱時應檢查設備的完好與否；特別是接線端子是否鬆動，調壓器的碳刷與調壓器表面是否接觸良好。
2. 嚴格按操作程式操作，在使用前請仔細閱讀說明書。
3. 長期不用，在重新使用前套用2500V兆歐表檢查主迴路對地絕緣電阻，其值不應低於1.5MΩ。

使用條件

1.環境溫度：0—40℃；
2.海拔高度：<1000m；
3.相對濕度：<85%；
4.工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
