NEITZ角膜接觸鏡曲率檢測儀特點、優勢
NEITZ角膜接觸鏡曲率檢測儀能夠精確檢測角膜接觸鏡（隱形眼鏡）片的曲率半徑，適合於標準:GB11417-2012NEITZ角膜接觸鏡曲率檢測儀是利用角膜接觸鏡的反射性質來測量鏡片曲率半徑的。光源照射通過底片，透射到半透明膜上，在鏡片前的就有了特定位置大小的物象，該物象經鏡片反射後產生像，測量此像的大小與清晰度通過目鏡觀察出，通過螺鏇調整清晰度與成像大小的可計算出鏡片前表面的曲率半徑。曲率半徑的最終確定是基於測量矢高h和環半徑r。矢高h的測量是藉助於高精度的線性測量系統，通過機械方式接觸測量和參照面得到的。優勢：NEITZ角膜接觸鏡曲率檢測儀是專業測量角膜接觸鏡曲率半徑的儀器，具有性價比高、測量精確度高和測量效率高的優勢（只需10秒即可測出結果）
出品企業名稱
NEITZINSTRUMENTSCO.,LTD.備案人地址： 4FIchibanchoCourt,15-21,Ichibancho,Chiyoda-ku,Tokyo,102-0082,Japan
售後服務單位名稱
售後服務單位地址： 納宜慈醫療科技(上海)有限公司上海市長寧區仙霞路318-322號鑫達大廈8層807B室
CGX-3LED\CGX-4LED產品構成和各部名稱
本機器
產品結構圖
產品信息和注意事項①橡膠底底部四個地方。全部安有橡膠底，起到固定，防滑的作用。
②DC插口 插入AC適配器的插頭，連線直流電源。 正上方會有電壓值為DC5V的表示。
③接眼台把附屬品的接眼部固定在這裡。
④固定鏇鈕位置用附屬品的固定鏇鈕，固定接眼部。
⑤電源開關按下後亮起綠色燈則表示電源開啟，再按即可關閉。
⑥調光鏇鈕測定光的明亮度(BRIGHTNESS)可調整。共六種亮度。在上方有表示亮度高低的●符號。
⑦測量台把隱形眼鏡座放在上面。
⑧托盤和測量台一體，可前後左右滑動。
⑨對物鏡頭用於觀察目標的投影或擴大。
⑩粗調鏇鈕大幅度上下移動托盤。
⑪ 微調鏇鈕小幅度上下移動托盤。
⑫ 主軸通過上下移動，計算移動量。
⑬ 軸與托盤聯動從而推動主軸。
⑭ 軸固定調節主軸和軸接觸的位置。
⑮ 電子顯示器用來表示主軸的移動量。（=測量面的曲率半徑）
⑯ 歸零按鈕讓電子表示部數字歸零。
⑰ 商標顯示製造者公司名稱以及產品名稱。
⑱背面表示部
附屬品
附屬檔案圖㉑固定鏇鈕設定在接眼台，固定接眼部。
㉒AC適配器 連線插座，連線DC電源。
㉓凹面隱形眼鏡座 測定鏡片凹面曲率時使用。
㉔凸面隱形眼鏡座 測定鏡片凸面曲率時使用。
㉕7.5R鋼球 測試。
㉖滴管 往隱形眼鏡座里注入水時使用。
㉗校準用鏡片（僅雙眼式附帶） 兩眼間距的調整時使用。
㉘防塵套 長時間不使用時蓋在機器上，防止灰塵。
NEITZCGX-3LED\CGX-4LED使用方法
①把產品CGX-LED放在水平，安定的地方。AC適配器連線插口和電源。
（適配器必須使用商品配帶的AC適配器（出力：DC5V）。勿使用不合規格的插頭。否則，會成為導致火災和機械故障的原因。）
②接眼部裝在接眼台上。接眼部有防塵袋時，請務必摘掉防塵袋。
將単眼式(或雙眼式)接眼部朝正面裝置，固定鏇鈕。 眼罩可根據室內燈光狀態來決定是否安裝。

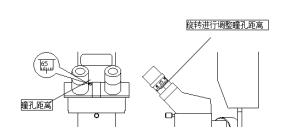

雙眼式兩眼間距和焦點調整（單眼式不需要。）②從接眼部觀察，利用粗調鏇鈕和微調鏇鈕來調整托盤的上下位置，調整清晰後，觀察。移動左右兩個鏡筒部分別調整，直到兩眼看到一個圖像時，調整完畢。
③ 圖中表示的是瞳孔的位置。讀取數值，將指針鏇轉到瞳孔距離一樣的位置。這個狀態下用右眼來觀察托盤的目標，上下移動托盤來調整距離，清晰度。
④不動托盤的情況下，再換成左眼觀察，鏇轉鏡筒直到目標焦點一致。以上兩眼式調整結束。
角膜接觸鏡凸面曲率半徑測定
①插入電源，打開開關。調光鏇鈕調到最大。
②把凸面角膜接觸鏡座放在測量台上，凹進去的部分用滴管注入部分水，凸面保持在上方把隱形眼鏡放在上面。（水是為了消除反光，在放置時注意儘量不要讓角膜接觸鏡裡面出現氣泡。）
③用雙手滑動托盤，從對物鏡頭照出的綠色光線對準隱形眼鏡的中心。
④轉動軸調整鏇鈕到最下方之後，鏇轉粗調鏇鈕到最頂部。注意這時候不要讓角膜接觸鏡觸碰到對物鏡頭上。邊觀察邊下降托盤，慢慢會發現如圖所示的８等分的圓圖。這是隱形眼鏡反射到空中的圖像。這時如果角膜接觸鏡的中心部有所偏移，可滑動托盤進行調解。如果亮度刺眼的話，也可調節亮度方便觀察。
⑤轉動微調鏇鈕，調整到圖像最清晰的位置。
⑥按下歸零鍵，電子表示牌顯示的數值為「0.00」。⑦現在開始向下轉動鏇鈕，讓托盤向下移動，這時會看到光源圖像（LED燈）。繼續向下移動，會看到表面圖像，在表面像最清晰的位置停下，這時看到的是投影到隱形眼鏡表面的圖像（表面圖像）。這時顯示在電子顯示器上的絕對值就是此隱形眼鏡的曲率半徑（mm）。
讀取電子顯示器上的數據時，從CGX-LED側面觀察，軸部一定要接觸在主軸上，否則測定值將不準確。
軸部一定要接觸在主軸上沒有接觸到主軸時，調整軸的上下位置，從而讓軸和主軸接觸。而且這種情況下，可在一定範圍內觀察隱形眼鏡的表面狀態。
角膜接觸鏡凹面曲率半徑測定
①插入電源，打開開關。調光鏇鈕調到最大。②把凹面角膜接觸鏡座放在測量台上，凹進去的部分用滴管注入部分水，凹面保持在上方把隱形眼鏡放在上面。 （水是為了消除反光，在放置時注意儘量不要讓隱形眼鏡裡面出氣泡。）
③用雙手滑動托盤，從對物鏡頭照出的綠色光線對準隱形眼鏡的中心。
④轉動軸調整鏇鈕到最下方之後，注意這時候不要讓角膜接觸鏡觸碰到對物鏡頭上。邊觀察邊升高托盤，慢慢會發現如圖所示的８等分的圓圖。
這是隱形眼鏡反射到空中的圖像。
這時如果隱形眼鏡的中心部有所偏移，可滑動托盤進行調解。
如果亮度刺眼的話，也可調節亮度方便觀察。

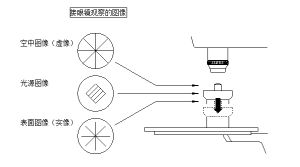

接眼鏡觀察的圖片⑤轉動微調鏇鈕，調整到圖像最清晰的位置。

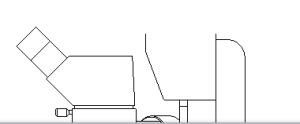

從CGX-LED側面觀察，軸部一定要接觸在主軸上，否則測定值將不準確。
軸部一定要接觸在主軸上如果把軸向上方設定太高的話，下次測定時存在距離不夠，上升到主軸的極限時也沒達到測量範圍的問題，發生這種情況時，請重新調整軸上下的位置再進行測試。
⑥按下歸零鍵，電子表示牌顯示的數值為「0.00」。⑦現在開始向下轉動鏇鈕，讓移動台向下移動、這時會看到光源圖像。繼續向下移動，會看到表面圖像，在表面像最清晰的位置停下，這時看到的是投影到隱形眼鏡表面的圖像。這時顯示在電子顯示器上的絕對值就是此隱形眼鏡的曲率半徑（mm）。而且這種情況下，可在一定範圍內觀察隱形眼鏡的表面狀態。
測定結束後
關閉電源，結束測定。若長時間不使用的話，請拔掉電源插頭。保養
①各部的清理
髒的話可用清水沾濕毛巾擰乾後進行擦拭。托盤下方塗有潤滑油，原則不建議擦拭。請勿用力擠壓，擦拭電子顯示器。
②除去灰塵和異物隱形眼鏡座附近如有異物，請測量前清理乾淨。軸，主軸的接觸部如有異物，請小心清除，不建議用力擦拭。③定期檢查開始使用機器工作之前，定期連線電源確認有無異常。④校正想要長久的保持精確度，測定前可使用附屬的7.5R鋼球進行測試。和「３－３．隱形眼鏡凸面曲率半徑測定」的測定方法相同。不需要注入水。規格
・尺寸 240×175×420mm・重量 約5.5kg（単眼式）約5.7kｇ（雙眼式）、附屬品不算在內。
・電源 AC適配器 AC100V-240V、周波數50-60Hz
・消費電力 9VA
・測定光光源 白色LED＋緑色濾鏡（主波長534nm）
・調光 6段
・倍率 約75倍
・測定單位 0.01mm
・測定範圍 0～2４mm
・外部端子 DC插口
・產品構成
①CGX-LED本品
②接眼部（単眼式或雙眼式）
③固定鏇鈕
④AC適配器
⑤凹面隱形眼鏡座
⑥凸面隱形眼鏡座
⑦7.5R鋼球
⑧滴管
⑨校準用鏡片（僅雙眼式附帶）
⑩防塵套
・動作環境
溫度 10℃ ～ 30℃
相對濕度 75％以下
