虛焊(Pseudo Soldering)是常見的一種線路故障,引起電子設備故障,處於時通時不通的不穩定狀態。虛焊源於焊錫質量差、生產過程中因生產工藝不當;電器經過長期使用,發熱較嚴重的零件焊腳處的焊點極容易出現老化剝離現象。虛焊與假焊都是指焊件表面沒有充分鍍上錫層,焊件之間沒有被錫固住,是由於焊件表面沒有清除乾淨或焊劑用得太少以及焊接時間過短所引起的。虛焊點的接觸電阻會引起局部發熱,局部溫度升高又促使不完全接觸的焊點情況進一步惡化,最終甚至使焊點脫落,電路完全不能正常工作。

虛焊介紹

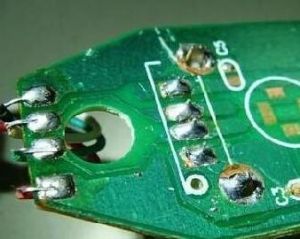

虛焊是焊點處只有少量的錫焊住,造成接觸不良,時通時斷。

虛焊與假焊都是指焊件表面沒有充分鍍上錫層,焊件之間沒有被錫固住,是由於焊件表面沒有清除乾淨或焊劑用得太少以及焊接時間過短所引起的。 所謂“焊點的後期失效”,是指表面上看上去焊點質量尚可,不存在“搭焊”、“半點焊”、“拉尖”、“露銅”等焊接疵點,在車間生產時,裝成的整機並無毛病,但到用戶使用一段時間後,由於焊接不良,導電性能差而產生的故障卻時有發生,是造成早期返修率高的原因之一,這就是“虛焊”。

“虛焊”英文名稱Pseudo Soldering,一般是在焊接點有氧化或有雜質和焊接溫度不佳,方法不當造成的.實質是焊錫與管腳之間存在隔離層.它們沒有完全接觸在一起.肉眼一般無法看出其狀態. 但是其電氣特性並沒有導通或導通不良,影響電路特性。

產生的主要原因1.焊錫質量差;

2.助焊劑的還原性不良或用量不夠;

3.被焊接處表面未預先清潔好,鍍錫不牢;

4.烙鐵頭的溫度過高或過低,表面有氧化層;

5.焊接時間太長或太短,掌握得不好;

6.焊接中焊錫尚未凝固時,焊接元件松;

7.元器件引腳氧化。

危害

虛焊主要是由待焊金屬表面的氧化物和污垢造成的,它的焊點成為有接觸電阻的連線狀態,導致電路工作不正常,出現時好時壞的不穩定現象,噪聲增加而沒有規律性,給電路的調試、使用和維護帶來重大隱患。此外,也有一部分虛焊點在電路開始工作的一段較長時間內,保持接觸尚好,因此不容易發現。但在溫度、濕度和振動等環境條件推選用下,接觸表面逐步被氧化,接觸慢慢地變得不完全起來。虛焊點的接觸電阻會引起局部發熱,局部溫度升高又促使不完全接觸的焊點情況進一步惡化,最終甚至使焊點脫落,電路完全不能正常工作。這一過程有時可長達一、二年。

據統計數字表明,在電子整機產品故障中,有將近一半是由於焊接不良引起的,然而,要從一台成千上萬個焊點的電子設備里找出引起故障的虛焊點來,這並不是一件容易的事。所以,虛焊是電路可靠性的一大隱患,必須嚴格避免。進行手工焊接操作的時候,尤其要加以注意。

檢測方法

一是看,用放大倍數高的放大鏡,仔細檢查線路板底部,特別要檢查功率大,發熱量大的元件,比如,大功率電阻,三端穩壓,三極體,晶片,集成塊的電源引腳和場塊的輸出腳,偏轉線圈引出線樁頭,等等,大部分故障都能通過補焊解決問題。

二是敲,開機後,可用一根木棍輕輕敲擊每一塊線路板,外掛程式盒,一邊敲,一邊看圖像,如果有反映,就可以大致確定是電源板,還是掃描板或者信號板,或者外掛程式盒的故障。

三就是搖,確定了是那一塊線路板有問題以後,可以開機後用一木棍對每一個元件輕輕搖動,很快就可以找出是那一個元件鬆動。

如果以上三種方法都不能見效,那只有把該機的電路圖找來,花點時間,對照電路圖認真檢查各通道的直流電位來判斷是那出的問題了,這就要靠平常的經驗積累了。

目視判定

虛焊可以通過目視的方式直接判定,發現原件引腳明顯沒有與焊盤連線,則稱之為虛焊;發現原件與焊盤完好連線但實際上並未連線,則稱之為假焊。假焊比虛焊更難判定。

預防方法

1.保持烙鐵頭的清潔 AZ1084D-3.3E1

因為通電的電烙鐵頭長期處於高溫狀態,其表面很容易氧化或燒死,使烙鐵頭導熱性能變差而影響焊接質量。因此,可用濕布或濕海綿擦烙鐵頭上的雜質,溫度過高時,可暫時拔下插頭或蘸松香降溫,隨時使烙鐵頭上掛錫良好。

2.上錫注意事項

若焊件和焊點表面帶有銹漬、污垢或氧化物,應在焊接之前“刮”,直至露出光亮金屬,才能給焊件或焊點表面鍍上錫。

3.焊接溫度要適當

為了使溫度適當,應根據元器件大小選用功率合適的電烙鐵,當選用的電烙鐵的功率一定時,應注意控制加熱時間的長短。

當焊錫從烙鐵頭上自動散落到被焊物上時,說明加熱時間已足夠。此時迅速移開烙鐵頭,被焊處留下一個圓滑的焊點。若移開電烙鐵後,被焊處一點錫不留或留下很少,則說明加熱時間太短、溫度不夠或被焊物太髒;若移開電烙鐵前,焊錫就往下流,則表明加熱時間太長,溫度過高。一般烙鐵頭的溫度控制在使焊劑熔化較快又不冒煙時為最佳焊接溫度。

4.上錫適量

根據所需焊點的大小來決定電烙鐵的蘸錫量,使焊錫足夠包裹住被焊韌,形成一個大小合適且圓滑的焊點。焊點也不是錫多、錫大為好,相反,這種焊點虛焊的可能性更大,有可能是焊錫堆積在上面,而不是焊在上面。若一次上錫量不夠,可再次補焊,但須待前次上的錫一同被熔化後再移開電烙鐵;若一次上錫量太多,可用烙鐵頭帶走適量。

5.焊接時間要適當

焊接時間的恰當運用也是焊接技藝的重要環節。如果是印製電路板的焊接,一般以2~3S為宜。焊接時間過長,焊料中的焊劑完全揮發,失去助焊作用,使焊點表面氧化,造成焊點表面粗糙、發黑、不光亮、帶毛刺或流動等缺陷。同時,焊接時間過長、溫度過高,還容易燙壞元器件或印製電路板的銅箔。若焊接時間過短,又達不到焊接溫度,焊錫不能充分熔化,影響焊劑的潤濕,易造成虛焊。

6.焊點凝固過程中不要觸動焊點

焊點在未完全凝固前,即使有很小的振動也會使焊點變形,引起虛焊。因此,在烙鐵頭撤離之前對焊接件要予以固定,如用鑷子夾持,或烙鐵頭撤離之後快速用嘴吹氣,採取這些做法的目的,就是縮短焊點凝固的時間。

7.烙鐵頭撤離時應注意角度

如圖6.18 (a)所示,當烙鐵頭沿斜上方撤離時,烙鐵頭上帶走少量的錫珠,它可形成圓滑的焊點;圖6.18 (b)所示,當烙鐵頭垂直向上撤離時,可形成拉尖毛刺的焊點;圖6.18 (c)所示,當烙鐵頭以水平方向撤離時,烙鐵頭可帶走大部分錫珠。
