能源系統網路圖

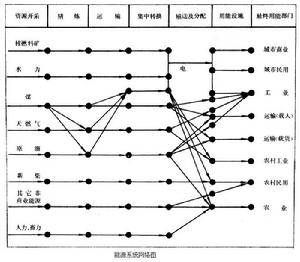

它是能流圖的一種特殊形式,有時也簡稱能流圖。能源系統網路圖是能源系統工程進行系統分析的工具。一個國家或地區從能源的生產、供應到消費的全過程構成這一國家或地區的能源系統。能源系統可按能源的種類對生產供應活動分類,也可按能源消費部門及其最終需要的能量形式對需求活動分類。能源系統網路圖把能量從能源資源到最終利用的整個過程分解為相互銜接的若干個環節(如資源開採、加工精煉、運輸和存儲、集中轉換、輸送和分配,以及在不同設備中轉換成最終用能形式等)。能源系統網路圖中用節點表示各環節的交接處,用帶箭頭的線段表示能量經各環節的流動情況,並根據不同的要求和用途在各線段上註明相應的數據(如能流量的大小、環節的相對效率等)。這樣構成的一個多發點、多收點的網路圖就是一種常見的能源系統網路圖(見圖)。圖中的每一條路徑都表示由某種能源資源到某種最終用途的可能途徑。![能源系統網路圖](/img/e/b52/nBnauM3XygDM1cTMwQzMxgDM5ETMwADMwADMwADMwADMxAzLzEzLygzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
參考書目
劉豹:《能源模型與系統分析》,能源出版社,北京,1984。
