胞狀組織

見圖6.69溫度梯度對成分過冷的影響。 2）L-α界面前沿有叫小的成分過冷，晶體呈胞狀生長。 圖6.69溫度梯度對成分過冷的影響。

材料科學術語。

純金屬的晶體形態主要受T梯度的影響（正平面、負枝晶）。而固溶體合金的形態，除了受T梯度影響外，主要受成分過冷的影響。見圖6.69溫度梯度對成分過冷的影響。

1）L-α界面前沿沒有成分過冷，晶體呈平面生長。長大速度完全由散熱條件控制。

2）L-α界面前沿有叫小的成分過冷，晶體呈胞狀生長。因界面的偶然突出部分可伸入過冷區長大，但由於ΔT較小，偶然突出部分並不能很快向前伸長，當其尚未形成枝晶時，其他部分也以一定速度向前生長，結果形成凹凸不平的類似胞狀的結構，稱為胞狀組織。見圖6.70規則的胞狀組織。

胞狀組織

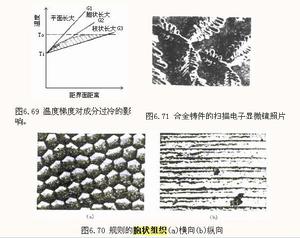

圖6.69溫度梯度對成分過冷的影響。圖6.71合金鑄件的掃描電子顯微鏡照片

圖6.70規則的胞狀組織(a)橫向(b)縱向

3）L-α界面前沿有較大的成分過冷時，呈枝狀生長。因界面上偶然有突出部分就會很快的在過冷液相中長大，並在側面產生分枝，形成樹枝狀組織。見圖6.71合金鑄件的掃描電子顯微鏡照片。
