概述說明

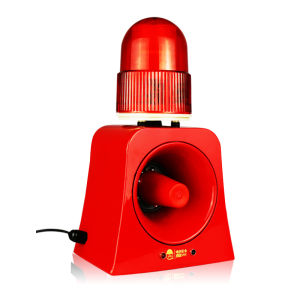

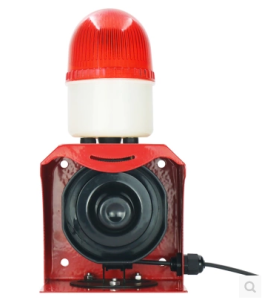

聲光報警器聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用於安裝在含有ⅡC級T6溫 度組別的爆炸性氣體環境場所，還可使用於石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用,達到簡單的聲,光報警目的。本產品符合GB3836系列標準的要求（滿足GB3836.1—2000《爆炸性環境用防爆電氣設備通用要求》及GB3836.2—2000《爆炸性環境用防爆電氣設備隔爆型“d”》標準），經國家指定的檢測機構鑑定並取得了防爆合格證。報警器外殼為全不鏽鋼殼體，燈殼抗衝擊能力強，180清晰可視超高亮LED發光管，配備超強蜂鳴器，具有工作穩定，使用壽命長, 功耗低，不受污染物和水的影響等特點。聲光報警器
安裝要求
1、每個防火分區的安全出口處應設定火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。
2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。
3、同一建築中設定多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。
技術參數
工作電壓：AC220/380V/DC18V～26V靜態電流：≤500μA
報警電流：≤60mA
聲響等級：>106dB
線制：二匯流排24V（紅）、GND（黑）
安裝方式：外露壁掛
工作溫度：-10℃～+55℃
相對濕度：≤95%
外形尺寸：122×73×44mm（高×寬×厚）
重量：約150g
顏色：紅綠黃
技術參數2
工作電壓：DC24V；AC220V
報警電流：DC24V時≤100mA頻閃頻率：60次/min
聲響強度：90-100dB
聲響形式：消防聲（可根據用戶需求設計成警笛聲、救護車聲）防 護等級：IP65
使用環境：溫度：-20℃-+50℃
相對濕度：≤95% 不結露
大氣壓力：80KPa-110KPa
進線口徑：M22×1.5（進線口徑的數量及大小可以根據用戶的需求設計生產）
重量：1.2Kg
安裝方法
聲光報警器由探測器與報警控制主機構成，廣泛套用於石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時採取安全措施，避免燃爆事故發生。
1．套用時的注意事項
聲光報警器固定式安裝一經就位，其位置就不易更改，具體套用時應考慮以下幾點。
(1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，並畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。
(2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。
(3)根據泄漏氣體的密度(大於或小於空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，並在其流動的下游位置作出初始設點方案。
(4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。
(5)對於存在較大有毒氣體泄漏的場所，根據有關規定每相距10—20m應設一個檢測點。對於無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性，一般應在下風口安裝一台檢測器。
(6)對於有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。
(7)對於氣體密度大於空氣的介質，應將檢測器安裝在低於泄漏點的下方平面上，並注意周圍環境特點。對於容易積聚有毒氣體的場所應特別注意安全監測點的設定。
(8)對於開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。
2．聲光報警器安裝的注意事項
(1)報警器探頭主要是接觸燃燒氣體感測器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭
(2)報警器的安裝高度一般應在180cm以上，以便於維修人員進行日常維護。
(3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。
(4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。
(5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小於空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。
聲光報警器施工接線圖
控制器採用三芯禁止線與探測器連線（註：單芯線徑不低於0.75mm國標線，依實際距離而定），將禁止層與控制器機殼相連並可靠接地。當採用RVV線纜時，應穿金屬管並將金屬管可靠接地。
聲光報警器施工接線圖參照控制器與探測器接線圖，將聲光報警器的控制器與探測器的對應端子相連線。
接線方式：
1.將輸入控制器端子與探測器端子對應相接；
2.輸出端子與聯動設備的連線；
3.當排風扇等感性設備滿足小於等於5A/220VAV條件時，可直接與輸出端子相連，但儘可能的避免負載設備直接與輸出端子相連，當負載設備大於5A/220VAV時，必須外接轉接設備；
5.控制器、探測器要保證可靠的接地；
6.進行各種安裝操作時，需先斷電，否則可能會燒壞主機。
產品特點
亮度閃光、報警聲音響亮、音調可選。
體積小，重量輕。
可長時間連續使用，工作可靠、穩定。
經久耐用，音量高因此，易於遠距離時傳遞信號音
適用在各種起重機，船舶，火災警報系統中傳遞信號，以及農場，治安報警傳遞。
