繪圖儀

繪圖儀

繪圖儀是能按照人們要求自動繪製圖形的設備。它可將計算機的輸出信息以圖形的形式輸出。主要可繪製各種管理圖表和統計圖、大地測量圖、建築設計圖、電路布線圖、各種機械圖與計算機輔助設計圖等。繪圖儀的性能指標主要有繪圖筆數、圖紙尺寸、解析度、接口形式及繪圖語言等。

具體信息

性能

繪圖儀是一種輸出圖形的硬拷貝設備。繪圖儀在繪圖軟體 的支持下可繪製出複雜、精確的圖形,是各種計算機輔助設計不可缺少的工具。繪圖儀的性能指標主要有繪圖筆數、圖紙尺寸、解析度、接口形式及繪圖語言等。

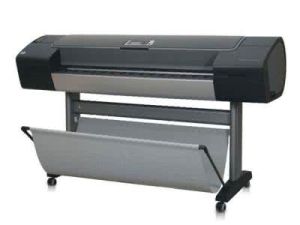

繪圖儀繪圖儀

構成

現代的繪圖儀現代的繪圖儀

繪圖儀一般是由驅動電機、插補器、控制電路、繪圖台、筆架、機械傳動等部分組成。繪圖儀除了必要的硬設備之外,還必須配備豐富的繪圖軟體。只有軟體與硬體結合起來

,才能實現自動繪圖。軟體包括基本軟體和套用軟體兩種。繪圖儀的種類很多,按結構和工作原理可以分為滾筒式和平台式兩大類:①滾筒式繪圖儀。當X向步進電機通過傳動機構驅動滾筒轉動時,鏈輪就帶動圖紙移動,從而實現X方向運動。Y方向的運動,是由Y向步進電機驅動筆架來實現的。這種繪圖儀結構緊湊,繪圖幅面大。但它需要使用兩側有鏈孔的專用繪圖紙。②平台式繪圖儀。繪圖平台上裝有橫樑,筆架裝在橫樑上,繪圖紙固定在平台上。X向步進電機驅動橫樑連同筆架,作X方向運動;Y向步進電機驅動筆架沿著橫樑導軌,作Y方向運動。圖紙在平台上的固定方法有3種,即真空吸附、靜電吸附和磁條壓緊。平台式繪圖儀繪圖精度高,對繪圖紙無特殊要求,套用比較廣泛。
