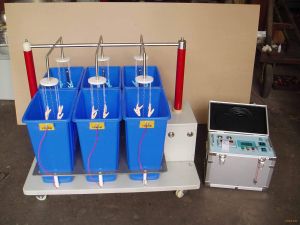

絕緣靴(手套)耐壓試驗裝置

絕緣靴(手套)耐壓試驗裝置

耐壓、高壓泄漏電流直讀,還可自動識別不合格試品,智慧型化程度高

產品特徵

◆電壓、電流、時間等數據4.7寸大屏液晶顯示,帶背光,讀數清晰、直觀;同時顯示電壓、電流、時間等,有各種數據設定功能;
◆全中文界面,工作狀態顯示,操作簡單明了,適用面廣;
◆帶狀態顯示,帶提醒功能,使用者對設備所處的狀態一目了然;
◆輕觸式面板按鍵操作,所有功能均可通過按鍵設定,提高了產品的安全性、可靠性;
◆全數字式調校,摒棄了陳舊的電位器調整方式,現場使用極為方便;
◆按鍵直接設定目標電壓、泄漏電流、耐壓時間,套用自如;
◆帶過電流、過電壓保護。保護準確、迅速,可有效保證人員和設備的安全;
◆採用硬、軟體抗干擾技術相結合,性能穩定,抗干擾性強;
◆精確的電壓控制能力,較小的電壓控制誤差;
◆時間設定範圍1秒~9999秒;
◆採用高細度的步進電機控制調壓器升壓過程,全自動進行耐壓試驗。試驗開始後,儀器自動合閘以國標要求升壓速度自動升壓,到達預定電壓開始計時,並保持試驗電壓、計時到、自動降壓,到零後自動斷電,提示試驗結束,同時顯示各試品泄漏電流,並顯示測試結果;
◆產品體積小、重量輕、結構合理、可靠耐用,測試速度快,提高了工作效率;
◆高壓、高壓泄漏電流直讀,還可自動識別不合格試品,智慧型化程度高;
◆可同時測試3雙絕緣靴(手套),並可讀取每隻的泄漏電流,準確判斷不合格的絕緣靴(手套);
◆結構底部帶有腳輪,便於移動;
*選配擴展功能:
1.每路試品均具有分斷機構,當任意一路擊穿時或超過設定泄漏電流值時,該路試品將自動脫離試驗,不影響其它試品進行試驗;
2.開機顯示公司名稱、網址及聯繫電話等,有利公司品牌的宣傳和推廣;
3.可選配遠程通信、門聯鎖警燈警鈴等;
4. 紅外通訊、無線通訊、光纖通訊三種高低壓側隔離方式可供選擇。

工作原理

接入0~220V電源,調節工頻耐壓試驗台,根據試驗變壓器的電磁感應原理,使變壓器產生0~30KV工頻高壓至各電極,使絕緣靴(手套)獲得規定的試驗電壓。根據絕緣靴(手套)試驗規程,讀取、紀錄測試參數。

試驗步驟

1、將水槽內加入三分之二的水,並固定在絕緣檯面上。
2、將加入水的絕緣靴及絕緣手套放入水槽內,絕緣手套用探棒上的絕緣夾夾住,絕緣靴及絕緣手套上口不能弄濕,保持絕緣靴及絕緣手套上口乾燥。
3、調節高壓管上的鬆緊羅絲,將探棒深入絕緣靴及絕緣手套內的水中並擰緊鬆緊羅絲以固定探棒。
4、將水槽箱接樁接地,水槽箱插座接入控制箱輸出插座,並將水槽箱上的每隻毫安表開關擰到“斷”位置上。
5、將控制箱電源插座接入220V電源,並將接地端接地。
6、設定好試驗時間及過流保護值。
7、接通電源前,將調壓器回到零位,合上閘刀,斷開按鈕燈亮,如需報警按下報警開關,報警器發出聲光報警。按下啟動按鈕,啟動按鈕燈亮,同時報警器停止報警表示已通電等待升壓。
8、順時針勻速旋轉調壓器手柄升壓,並密切注意控制箱儀表及水槽箱毫安表的情況。
9、如果水槽箱的毫安表有異常,將有異常的毫安表對應的毫安表開關擰到“通”位置上,以保護毫安表遭過電流損壞。
10、當到達所需電壓時,打開時間繼電器開關,時間繼電器計時。
11、當時間繼電器到達設定時間時,報警器再次報警,提醒耐壓時間已到。
12、逆時針旋轉調壓器手柄降壓,然後關掉時間繼電器開關並按下斷開按鈕,拉下閘刀,試驗結束。
13、除非試驗允許,決不允許全電突然斷電。
14、試驗中如果被試品短路或故障擊穿,過流整定器動作切斷高壓輸出。
