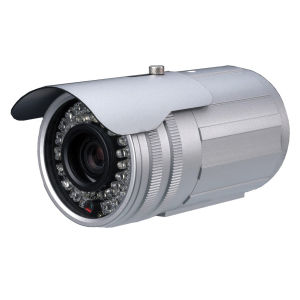

紅外攝影機

紅外攝影機

其中紅光的波長範圍為0.62~0.76μm;紫光的波長範圍為0.38~0.46μm。比紫光波長更短的光叫紫外線,比紅光波長更長的光叫紅外線,人的肉眼是看不到紅外線的。因為數碼攝像機用CCD感應所有光線(可見光、紅外線和紫外線等),這就造成所拍攝影像和我們肉眼只看到可見光所產生的影像很不同。為了解決這個問題,數碼攝

像機在鏡頭和CCD之間加裝了一個紅外濾光鏡,其作用就是阻擋紅外線進入CCD,讓CCD只能感應到可見光,這樣就使數碼攝像機拍攝到的影像和我們肉眼看到的影像相一致了。

簡介

紅外夜視,就是在夜視狀態下,數碼攝像機會發出人們肉眼看不到的紅外光線去照亮被拍攝的物體,關掉紅外濾光鏡,不再阻擋紅外線進入CCD,紅外線經物體反射後進入鏡頭進行成像,這時我們所看到的
是由紅外線反射所成的影像,而不是可見光反射所成的影像,即此時可拍攝到黑暗環境下肉眼看不到的影
像。

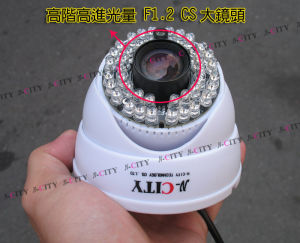

紅外線攝像機
紅外線攝像機
目前大多數的紅外攝像機都採用LED紅外發光二級管作為紅外攝像機的主要材料,詳細產品圖和外觀
原理特性及其選擇與使用
在電視監控系統工程中,過去很少套用紅外燈,但由於現今社會犯罪比率不但增加,紅外線在夜間監
視所扮演的角色更加突出,不僅金庫、油庫、軍械庫、圖書文獻庫、文物部門、監獄等重要部門採用,而
且也在一般監控系統中都被採用。甚至居民小區電視監控工程也套用了紅外線攝像機。這說明人們對電視
監控系統工程的要求愈來愈規範、愈來愈高。對重要的場所越來越要求做到24小時連續監控。
實現夜視的方法,可以採用常規的可見光照明,但此法不僅不能隱蔽,反而更加暴露監控目標。隱蔽
的夜視監控,目前都是採用紅外攝像技術。紅外攝像技術分為被動紅外攝像技術和主動紅外攝像技術。被
動紅外攝像技術是利用任何物體在絕對零度(一273℃)以上都有紅外光發射的原理。由於人的身體和發熱
物體發出的紅外光較強,其它非發熱物體發出的紅光很微弱,因此,利用特殊的紅外攝像機就可以實現夜
間監控。被動紅外攝像技術由於設備造價高且不能反映周圍環境狀況,因此在夜視系統中不被採用。主動
紅外攝像技術是利用特製的"紅外燈"人為產生紅外輻射,產生人眼看不見而普通攝像機能捕捉到的紅外光
,輻射"照明"景物和環境,利用普通低照度CCD黑白攝像機或使用"白天彩色夜間自動變黑白"的攝像機或"
紅外低照度彩色攝像機"去感受周圍環境反射回來的紅外光,從而實現夜視功能。

原理特性

光是一種電磁波,它的波長區間從幾個納米(1nm=10-9m)到1毫米(mm)左右。人眼可見的只是其中
一部分,我們稱其為可見光,可見光的波長範圍為380nm~780nm,可見光波長由長到短分為紅、橙、黃、
綠、青、蘭、紫光,波長比紫光短的稱為紫外光,波長比紅外光長的稱為紅外光。
紅外燈按其紅外光輻射機理分為半導體固體發光(紅外發射二級管)紅外燈和熱輻射紅外燈兩種。一
般市場上主要採用紅外發射二極體的紅外燈,其原理及特性我們介紹如下:由紅外發光二級管矩陣組成
發光體。紅外發射二級管由紅外輻射效率高的材料(常用砷化鎵GaAs)製成PN結,外加正向偏壓向PN結注
入電流激發紅外光。光譜功率分布為中心波長830~950nm,半峰頻寬約40nm左右,它是窄帶分布,為普通
CCD黑白攝像機可感受的範圍。其最大的優點是可以完全無紅暴,(採用940~950nm波長紅外管)或僅有
微弱紅暴(紅暴為有可見紅光)和壽命長。紅外發光二極體的發射功率用輻照度μW/m2表示。一般來說,
其紅外輻射功率與正向工作電流成正比,但在接近正向電流的最大額定值時,器件的溫度因電流的熱耗而
上升,使光發射功率下降。紅外二極體電流過小,將影響其輻射功率的發揮,但工作電流過大將影響其壽
命,甚至使紅外二極體燒毀。針對這一情況,富視康公司FI-930C和FI-970C在設計時充分考慮了這個問題
,採用高效率發光二極體,在攝像機裡面內置散熱系統,使攝像機穩定工作時間達到25000小時!

選擇和使用

紅外燈的選擇最重要的問題是紅外燈與攝像機、鏡頭、防護罩、供電電源等成套性。目前市場上大多
是攝像機和紅外線投射器分開的,這樣我們在設計方案時就必須對所有的器材統一考慮,是選擇黑白攝像
機搭配紅外燈呢,還是用彩色轉黑白的攝像機?還有安裝方式和防水方面的考慮。一般來說,黑白攝像機
採用的CCD感測器有很寬的感光光譜範圍,其感光光譜不但包括可見光區域,還延長到紅外區域,利用輔
助紅外燈照明就可在CCD感測器上清晰的成像,而普通彩色攝像機其感光光譜只在可見光區,因此不能適
用於紅外燈泡照射攝像;日夜兩用型攝像機採用兩個CCD進行切換或者採用一個CCD感測器,利用數字電路
的切換也可以實現紅外燈泡照射攝像,但存在黑白照度偏高或對彩色有不利影響等缺點。除此之外,還有
一體化的紅外線攝像機,就是將攝像機、鏡頭、防護罩、紅外燈等集中在一起,典型的產品如富視康公司
的FI-930C和FI-970C,這兩種採用優質的鋁型外殼,通過一次成型的生產工藝,使產品的防水級別達到
IP55等級,可以在室內室外通用,由於採用一體化的設計,就自然降低了施工和調試的難度。
隨著紅外夜視系統的迅速發展,紅外燈生產供應廠家也會增加,但紅外線產品並非象有的人想像的那
樣容易,在技術、檢測儀器設備等方麵條件也不同,希望用戶多多加比較,慎重選擇。
用戶使用紅外燈首先要仔細閱讀使用說明書,特別是為保證人身設備安全的注意事項。檢查前面所講
述的配套性方面是否達到要求,應考慮到的影響因素是否考慮到,如未達到要求,可及時調整所用器材。

性能分析

紅外攝像機在監控攝像機中具有夜視距離遠、隱蔽性強、性能穩定等突出優勢,因而在CCTV夜視監控
中占據了大部分的市場。如何在紛雜的紅外半球攝像機市場中辨別優劣呢?性能優良的紅外半球攝像機必
須能夠具備以下性能:
1.紅外燈工作條件
一般來說,其紅外燈輻射功率與正向工作電流成正比,但在接近正向電流的最大額定值時,器件的溫
度因電流的熱耗而上升,使光發射功率下降。紅外二極體電流過小,將影響其輻射功率的發揮,但工作電
流過大將影響其壽命,甚至使紅外二極體燒毀。
當電壓越過正向閾值電壓(約0.8V左右)電流開始流動,而且是一很陡直的曲線,表明其工作電流要求十分敏感。因此要求工作電流準確、穩定,否則影響輻射功率的發揮及其可靠性。輻射功率隨環境溫度
的升高(包括其本身的發熱所產生的環境溫度升高)會使其輻射功率下降。紅外燈特別是遠距離紅外燈,熱
耗是設計和選擇時應注意的問題。
因此,紅外燈的使用必須有良好的恆流電源供電、良好的散熱設計。中路通訊公司的變焦MCD、MDD、
MED、MBB系列攝像機都安裝了大功率紅外燈(最多可達24顆),且採用了大功率恆流電源供電,內部循環
散熱設計,因而能達到遠距離夜視(最遠可達220米)和紅外燈壽命長的效果。
2.紅外光的利用率和紅暴問題
什麼是紅暴呢?紅暴是由於所發射的紅外線中包含可見光的成分。
紅外線攝像機
紅外線攝像機
紅外燈可以做到完全無紅暴(採用940~950nm波長紅外管)或僅有微弱紅暴。中路通訊公司採用美國
奧克斯特(AUCSITER)紅外技術,通過在保證紅外燈功率的前提下,降低紅外燈自身熱耗,調整紅外光線
角度,使紅外燈的有效利用率達到了90%。在紅外燈的選擇上,挑選波長較大(910nm)的紅外燈,嚴格降
低紅暴,達到了微紅暴效果。
3.紅外攝像機的起霧結霜問題
霧、霜的形成是由於空氣中的飽和水蒸氣遇冷凝結而成,因冷環境的強、弱分別凝結成霜和霧。紅外
攝像機在工作過程中,尤其是室外攝像機常常會因四季變化、晝夜溫差、以及雨雪環境等原因在防護罩視
窗玻璃上形成霧或霜,導致攝像機無法看清物體,直接影響監控效果。中路通訊公司通過採用先進的電子
除霜電路,有效的控制腔體內的飽和水蒸氣濃度,做到了自動除霧除霜。
4.紅外攝像機的視窗玻璃清潔
紅外半球攝像機在雨雪天或粉塵大的環境下工作,防護罩的視窗玻璃容易出現污垢,造成攝像機視線
遮擋。解決的辦法通常是在防護罩上增加雨刷,通過控制雨刷清潔玻璃;另外一種辦法是使用隱形雨刷視
窗玻璃。與普通視窗玻璃相比,隱形雨刷視窗玻璃具有排斥水、灰塵、雪花的功能。
5.紅外攝像機的恆溫
由於配置了發熱量較大的紅外燈,紅外燈在啟動後,整個工作時間段內(以12小時計)在紅外半球攝
像機前部會有熱量集中,即腔體內前端溫度偏高,如不能散熱均勻定會影響攝像機等其它部件的正常工作
。中路通訊公司通過設計使用具有強制散熱散冷作用的自動冷暖空調,良好的解決了這一問題。
自動冷暖空調採用珀爾帖效應原理,測溫控制電路可以自動調節,將防護罩內溫度恆定在攝像機正常
工作溫度範圍內,出廠時罩內溫度設定在+5℃以下加熱、+40℃以上致冷。實驗表明該紅外半球攝像機可
在-40℃~+70℃(陽光直射)的室外自然環境下正常工作。
6.紅外攝像機的全封閉
除恆溫外,使用自動冷暖空調的另一優點是可以將紅外攝像機做成全封閉,不留任何散熱孔,阻止灰
塵、濕氣、腐蝕性氣體的進入,使其能夠適應粉塵大的惡劣環境,如大型煤礦也可正常使用。

紅外一體攝像機

紅外一體化攝像機,有指半球型紅外一體機、快速球型紅外一體機、結合雲台的紅外一體化攝像機和
鏡頭內建的紅外一體機。
與傳統攝像機相比,紅外一體機體積小巧、美觀,在安裝方面具有優勢,比較方便,其電源、視頻、
控制信號均有直接插口,不似傳統攝像機有麻煩的連線。一體機成像系統(鏡頭)、CCD、DSP技術專利均
被國際知名大廠所掌握,相對傳統攝像機來說,一體機質量可以得到較好的控制。同時,一體化攝像機監
控範圍廣、性價比高。傳統攝像機定位系統不夠靈活,多需要手動對焦,而一體化攝像機最大的優點就是
具有自動聚,焦功能。
可以做到良好的防水功能也是紅外一體化攝像機的特色之一,一體化攝像機室外型都具有防水功能,
而傳統攝像機需和雲台、防護罩配合使用才可以達到防水的功能。現在更有專門為水下作業開發出的潛水
型一體化攝像機。
另外紅外一體式攝像機集成的紅外燈可以在光照度低於一定的數值甚至夜晚時自動打開以達到穩定的
成像效果。
紅外一體化攝像機多用於政府項目、高檔次高層大樓,以及商場、學校、酒店、賓館大堂等,另外還
有專門適合醫院手術室等對環境要求較高場所的防塵型以及低溫、電機無火花的防爆型產品。其他專業用
一體化攝像機,如軍用、航空、極地、海底、生化環境用等,因為用途不同,相應具有不同的特殊功能,
如防高壓、防腐蝕、防震動等。
