一、簡介
粒度儀是用物理的方法測試固體顆粒的大小和分布的一種儀器。根據測試原理的不同分為超音波粒度儀、沉降式粒度儀、沉降天平、雷射粒度儀、光學顆粒計數器、電阻式顆粒計數器、顆粒圖像分析儀等。二、分類介紹
1、雷射粒度儀
採用MIE散射原理的雷射粒度儀採用MIE散射原理的雷射粒度儀由濟南微納自主研發的會聚光傅立葉變換光路和濟南微納獨創的無約束自由擬合是數據處理軟體組成，可檢測0.05微米--2000微米的顆粒大小及分布，覆蓋了毫米、微米、亞微米及納米多個波段，具有測試速度快、自動化程度高、重複性好、分辨力強的突出優點，各種性能達到國內最高水平。
其測試顆粒大小及分布時採用的分散系統根據不同的測試要求分為濕法分散系統、乾法分散系統和乾濕一體分散系統。
1）濕法分散系統
濕法分散系統通過機械攪拌、超音波分散和全內置循環三種方式於一體，使樣品充分分散，提高樣品測試的準確性。
2）乾法分散系統
乾法分散系統採用濟南微納獨創的紊流分散系統，通過氣流分散使樣品得到充分分散，提高樣品測試準確性。
3）乾濕一體分散
乾濕一體分散系統均內置於一台儀器內，切乾濕分散系統僅需通過連線的電腦軟體進行操作，免除了乾濕兩用機型需要更換外部硬體系統的麻煩，同時也避免了因更換硬體系統而導致的儀器問題。
採用動態光散射原理的雷射粒度儀
採用高速數字相關器和高性能光電倍增管作為核心器件，具有操作簡便、測試快捷、高分辨、高重複及測試準確等特點，是納米顆粒粒度測試的首選產品。
技術參數：
測試時間：1-5000nm
準確性：<5%
重複性：<5%
雷射：LD泵浦雷射器，λ=532nm
探測器：光電倍增關(PMT)
散射角：900
樣品池：40mm×10mm×10mm，4ml
測試溫度：10-35°C
數字相關器主要參數：
規格型號：CR140
自相關通道：140
基線通道：4
最小分辨時間：8ns
延遲時間：400ns-10ms可調
運算速度：125M
無溢出時間：>1h
適用領域：
各種納米級、亞微米級固體顆粒與乳液
技術優勢與功能特點：
先進的測試原理：本儀器採用動態光散射原理和光子相關光譜技術，根據顆粒在液體中布朗運動的速度測定顆粒大小。具有原理先進、精度極高的特點，從而保證了測試結果的真實性和有效性。
高靈敏度與信噪比：本儀器的探測器採用專業級高性能光電倍增管（PMT），對光子信號具有極高的靈敏度和信噪比，從而保證了測試結果的準確度。
極高的分辨能力：使用PCS技術測定納米級顆粒大小，必須能夠分辨納秒級信號起伏。本儀器的核心部件採用微納公司研製的CR140數字相關器，具有識別8ns的極高分辨能力和極高的信號處理速度，因此可以得到準確的測定結果。
超強的運算功能：本儀器採用自行研製的高速數字相關器CR140進行數據採集與實時相關運算，其數據處理速度高達125M，從而實時有效地反映顆粒的動態光散射信息。
穩定的光路系統：採用短波長LD泵浦雷射光源和光纖技術搭建而成的光路系統，使光子相關譜探測系統不僅體積小，而且具有很強的抗干擾能力，從而保證了測試的穩定性。

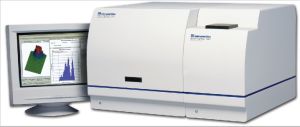

數字式雷射粒度儀 ：
這種最新型的雷射粒度儀採用先進的CCD光學技術和數位訊號處理技術，具有極高的解析度、精度和重複性。即使對於極複雜的樣品，較高的粒度解析度也可顯示其他雷射粒度儀很難發現的信息，提供更準確的結果。此外，儀器的測量速度快，測量結果重現性好，使用不同的SaturnDigiSizer雷射粒度儀，在全球範圍內均可得到可重現的實驗結果。
技術特點
粒度儀 ·測量範圍：0.04to2500μm
·液體樣品處理單元進行全自動樣品製備、稀釋和分散。可選標準配置或小體積配置
·可選符合FDA要求的Confirm21CFRPart11軟體。可提供IQ和OQ認證服務，確保該系統的準確性、可靠性和一致性。這些服務保障了分析記錄的完整性
·選配的MasterTech052自動進樣器提供多至18個樣品的自動進樣，無需人為介入
·配備多達340萬個檢測元素的專利高精度動態航天級CCD檢測器。

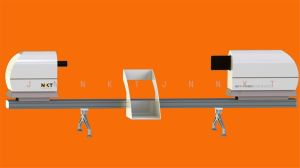

噴霧雷射粒度儀
該種粒度儀採用了可分可合式結構，可測試遠距離樣品，保證了儀器在各方面實用，合起來一體式結構，會更加穩定，測量結果不受環境影響。大平台的設計，即使一體式使用也能滿足一到三米的距離上正常測試。
技術特點：
·測量範圍：1to2000μm
噴霧雷射粒度儀 ·大功率的半導體雷射器，增強了儀器的分辨能力，使小顆粒也無處藏身。光路自動校對：
·強大的分析軟體可以隨時記錄所有雷射束的內所有霧滴的粒度分布。在雷射束內移動噴霧測試結果可以被連續記錄和統計分析。
2、顆粒圖像儀
顆粒圖像儀擁有靜態、動態兩種測試方法。靜態方式使用改裝的顯微鏡系統，配合高清晰攝像機，將顆粒樣品的圖像直觀的反映到電腦螢幕上，配合相關的計算機軟體可進行顆粒大小、形狀、整體分布等屬性的計算，並可以將測試結果輸出為報告。
動態方式具有形貌和粒徑分布雙重分析能力。重建了全新循環分散系統和軟體數據處理模組，解決了靜態顆粒圖像儀的制樣繁瑣、採樣代表性差、顆粒粘連等缺陷
1）顯微顆粒圖像分析儀
將顆粒分析理論與計算機圖像學完美集合，使用改裝的顯微鏡系統，配合高清晰攝像機，將顆粒樣品的圖像直觀的反映到電腦螢幕上，再使用自主開發的軟體對其進行顆粒大小、形狀、整體分布等屬性的計算，並可以將測試結果輸出為報告。本產品採用最直觀的圖像分析法原理，把顆粒屬性直接計算出來，不但可以得到顆粒的各種參數值，而且用戶還可以直觀的看到顆粒的形貌，並獲得其他儀器無法得到的“球形度”、“長徑比”等顆粒形狀描述參數，既可以輔助雷射粒度儀也可以獨立完成顆粒測試任務。
技術參數：
測試範圍：1-6000μm
最大放大倍數：4000倍
最大解析度：2048×1536
物鏡：4×、10×、40×、60×、100×（油）長距消色差（平場）物鏡組
目鏡：1×、10×、16×大視野攝像目鏡
整體分布特徵參數：D10、D50（中位徑）、D90等顆粒分布特徵參數
統計方式：按數量、體積、面積等方式分析顆粒的頻率、累積分布
形狀參數：長徑比、龐大率、球形度、表面率等
分散方式：玻片制樣
準確度/重複性：<5%
輸出方式：USB2.0標準接口
適用領域：
各類粉狀物料
技術優勢與功能特點：
直觀反映顆粒形貌：將顆粒的現時形貌反映到電腦顯示器上，使用戶能夠直觀的看到，更全面的了解顆粒的屬性。
技術參數計算，分辨特性顆粒：增加了圖像拼接功能，可以將多幅圖像拼成一副，大大增加了參與分析的顆粒數量，增強了數據的代表性。
自動圖像處理功能：按一次鍵即可完成全套圖像處理和顆粒分析操作，簡單快捷，統一規範。
2）動態顆粒圖像儀
動態顆粒圖像儀具有形貌和粒徑分布雙重分析能力。重建了全新循環分散系統和軟體數據處理模組，解決了靜態顆粒圖像儀的制樣繁瑣、採樣代表性差、顆粒粘連等缺陷，結束了圖像分析只能作為粒度測試的輔助手段歷史，實現了動態顆粒粒度與形態同時分析，為顆粒測試領域添加了一種強有力的新設備。
技術參數：
測試範圍：2-6000μm
成像元件：高速高解析度CCD攝像機（快門速度高達10ˉ6次/秒）
最大解析度：1208×1024
分散方式：濕法（超聲、循環、攪拌）
整體分布特徵參數：D10、D50（中位徑）、D90等顆粒分布特徵參數
統計方式：按數量、體積、面積等方式分析顆粒的頻率、累積分布
形狀參數：長徑比、龐大率、球形度、表面率等
準確度/重複性：<3%
輸出方式：IEEE1394標準接口
適用領域：
各種固體顆粒、乳濁液
技術優勢與功能特點：
與傳統圖像儀相比——大大增強測試數據的代表性：大量顆粒在循環中測試，採樣數量不限，統計結果具有完全的代表性。
與雷射粒度儀相比——無可替代的形貌分析能力：不僅可以進行粒度分析，同時進行形態分析，可以輸出粒度分布曲線，球形度分析、長寬比分析等十幾種分析結果。
實時檢測能力強，具有線上測試基礎：軟體功能強大，不僅可以高速採集圖像、即時顯示顆粒形貌、自動分析顆粒粒度與形態，實現離焦補償，而且可以記錄全過程數據供分析研究，因此可以用於線上顆粒檢測。
動態光散射納米粒度儀
VASCO麥克默瑞提克納米粒度儀是基於專利創新技術生產的納米級粒度分析儀，其獨特的測量方法能實現高濃度，深色懸浮液中納米級到微米級顆粒的分析。
VASCO提供線上實時分析功能。用戶無需對正在分析的高濃度樣品做停留，便可隨時對管路或反應器中的顆粒尺寸做即時分析。
VASCO納米粒度儀的測試分析原理是背散射光的動態光散射（DLS）技術。
VASCO配備CORDOUAN技術光學部件，具有背散射光檢測器和樣品厚度控制的雙重功能。
技術特點
·分析範圍1nm至6µm
·樣品濃度可達40％
·樣品裝載量<50µL
·專利創新技術
·無耗材耗件
·方便清洗
·符合ISO13321與21CFRpart11的Rean®軟體分析粒度分布可選線上監測
·聚合動力學
·攜帶型設計<12kg
3）粒度粒形分析儀
麥克默瑞提克全自動粒度粒形分析 儀ParticleInsight 是一台先進的顆粒粒形分析儀，不僅分析顆粒的粒徑分布，還可以分析選擇不同顆粒形狀的分布，捕獲圖像後即刻進行分析，這對分析原材料是非常重要的。此外，ParticleInsight能夠最終提供多達28種不同的顆粒形狀參數，為用戶提供了靈活的形狀參數來量化顆粒，對最終產品可產生非常關鍵的影響。
實時監測-實時監測形狀分析和結果，捕獲圖像後即刻進行分析：
·獲得前所未有的結果—一共多達28種不同的顆粒形狀參數，能夠關聯不同形狀的測量結果
·多道樣品趨勢分析-在用戶定義的時間間隔里追蹤樣品形狀的變化，實現統計過程控制的功能
·實時備份-數據鏡像可以在多個地點的同時存儲所有分析數據，可遠程監控
·統計保證-再循環樣品容器和獨特的光學性質確保統計的準確性，不需要昂貴的鞘流體或複雜的光學元件
·數據報告靈活-篩分相關數據報告能力，可方便顯示形狀以及篩分數據，可在一個工作表中自動下載單個或多個樣品數據。
·稀罕顆粒的捕獲-顆粒縮略圖功能可從被捕獲的圖象中提取滿足用戶自定義形狀參數的單個顆粒圖像
·樣品處理的自動化和靈活性-兼容水和有機溶劑的自動填滿和沖洗系統
·安全和符合法規-可選滿足FDA的要求的Confirm21CFRPart11的軟體帶多層安全保障，可跟蹤每個反應，提供強大數據支持。
產品套用
廣泛適用於工業、生物、地質領域，無論是水相的還是有機溶液相的所有樣品都能進行實時分析，瞬間給出分析結果，快速、即時反饋實驗進程。
三、線上監測粒度儀
線上粒度儀可以線上檢測粉體與漿體的粒度。並提供準確的控制信號的實時線上粒度儀。1、粉體粒度監測
粉體生產線上粒度監測是一項提高產品質量、降低電耗、提高產量、提高生產的自動化水平必不可少的條件。開展了多項雷射粒度儀用於線上檢測的研究工作並取得了顯著的成果.技術優勢與功能特點：
1、 具有雷射粒度測試和其他粒度測試的豐富經驗可以根據客戶樣品實際情況選擇設計最適合的測試方法；
2、 具有線上測試的長期實踐，可以根據客戶生產線的工況，選擇最適當的取樣方法和設計最可靠的取樣設備；保障取樣的代表性、連續性和實時性。
3、 具有遠程監控和全自動操作的技術實力；
4、 具有對電磁、噪聲、粉塵、振動等抗干擾能力，因此可以保證儀器在惡劣的條件下也能穩定的工作。
2、漿體粒度檢測
國內現有的漿體粒度檢測儀主要是針對與礦漿粒度的線上檢測。原理主要是利用超音波原理與自動測徑式原理完成檢測量的。四.沉降粒度儀

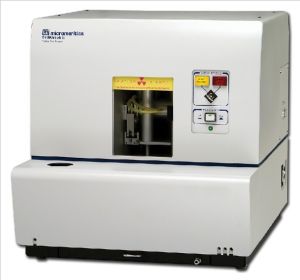

新一代的麥克默瑞提克全自動Χ光沉降粒度儀SediGraphⅢPlus將成熟的SediGraph分析技術與先進的檢測儀器功能相結合，提供卓越的重複性、準確性和重現性。SediGraphIII通過X射線吸收測量樣品質量，利用國際標準的沉降法測量粒度，無需建模。該產品的技術已成為全球造紙、陶瓷、磨料等數個行業的金色標準。
SediGraph使用沉降法從均相液體中分析不同大小的固體顆粒物。通過對X-射線的吸收測量可以直接檢測分離固體顆粒物的質量濃度。測定一定密度顆粒在已知密度和粘度的液體中的沉降，即可以運用Stokes方程來計算顆粒的等效球直徑。在這種情況下，報告中的粒徑就是與測試顆粒具有相同沉降速度的等效球的直徑。
技術特點
高精度X射線管，7年保修
粒度儀 簡化的泵系統，確保快速分析並易於維護
低噪音，提供安靜的工作環境
維護提醒裝置，根據已分析的樣品數自動提醒維護
混合室溫度電腦控制，提高重複性與重現性
多功能報告系統可提供包括顆粒沉降速度和粒度等多種數據顯示選項
操作軟體可連線網路，提供點擊選擇、網路化、印表機選擇、剪下和貼上等功能
完全符合ASTMB761-06(2011)、ASTMC958-92(2007)、ISO13317-1:2001、ISO13317-3:2001等國際標準
產品套用
適合於各種無機材料顆粒大小的分析研究尤其是非金屬礦物，例如：高嶺土、重鈣、輕鈣、粘土、泥漿等材料的分析，是高嶺土，重鈣，輕鈣粒徑的標準分析儀器。

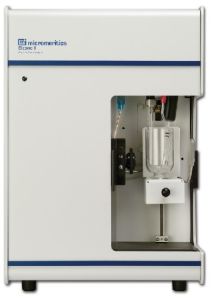

五.電阻法顆粒計數粒度儀
與其他測量技術不同,麥克默瑞提克電阻法顆粒計數粒度儀ElzoneII5390測量不同光學性質、密度、顏色和形狀的樣品。新的ElzoneII5390採用了這一強大的顆粒表征技術來確定有機或者無機材料顆粒的大小，數量濃度與質量。儀器的測量粒度範圍（>400nm）適用於各種工業，生物和地質樣品。分析簡單快速、體積小巧的ElzoneII適用於工業質量控制與研發實驗中高精度高解析度的顆粒表征。
技術特點
·可使用不同導電性的液體，無需知道粘度
粒度儀 ·無需了解材料的密度、折射率等性質
·儀器全自動功能包括啟動，運行和關閉程式；檢測和清除堵塞；沖洗/清洗和校準
·粒徑分析範圍0.4-1200微米
·體積濃度1-1000ppm(0.1%)
·感應率1-5000個顆粒/秒
·法拉第禁止避免外界對電子檢測器的電子干擾
·在電子干擾小的地方可進行開放式操作
·樣品的顏色和折射率不會影響操作
·自動障礙物檢測和清除功能
·可準確輕鬆分析低質量樣品
·可提供IQ、OQ認證檔案可選滿足FDA的要求的Confirm21CFRPart11的軟體。IQ和OQ認證服務，確保該系統的準確性，可靠性和一致性。這些服務保障了分析記錄的完整性
產品套用
用於分析有機或者無機材料顆粒的大小，數量濃度與質量，適用於分析同時具有光學性質、密度和形狀的樣品。

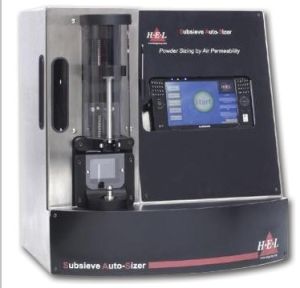

六.亞篩分粒度儀
麥克默瑞提克亞篩分粒度儀H.E.L.SubsieveAutoSizer通過氣體滲透法測量粒度，採用了廣為套用的FSSS（費歇爾95型亞篩分篩子）的技術，並在此基礎上升級：增加了自動化功能，電子文檔記錄以及數據顯示功能。
技術參數
·卓越的控制軟體-HEL控制軟體可實現儀器運行、數據採集和處理，報告和系統集成設定。
粒度儀 ·快速和方便的設定-簡單的逐步設定，易於遵循，確保沒有漏掉參數
·Easy模式-一按“開始”按鈕，即可運行預先設定好的所有參數。
·實時數據顯示-可通過一個簡單的方式查看實時數據
·報告生成-公司的logo、列印格式、版式均可添加到報告中
·安全性-可選的密碼保護將樣品測試結果與用戶ID綁定，確保檢測結果不被更改
