簡介

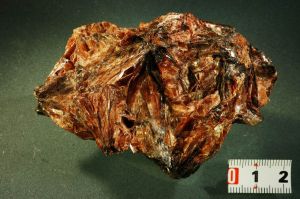

硬水鋁石又稱為一水硬鋁石，英文是Diaspore，化學式為AlOOH或α-AlO(OH)。理論組成(wB%)：Al2O384.98，H2O15.02。有時含Fe2O3、Mn2O3、Cr2O3、Ga2O3、SiO2、TiO2、CaO、MgO等。主要由外生作用下鋁的矽酸鹽風化而形成，是鋁土礦的主要成分；與三水鋁石、軟水鋁石伴生。在區域變質的結晶片岩中，與藍晶石伴生。 大量產於匈牙利、南非、法國、美國阿肯色州和密蘇里州。
基本資料
硬水鋁石礦物名稱：硬水鋁石
英文名稱：Diaspore
分子量：59.99gm
晶系：斜方
空間群：D162h-Pbnm
晶胞參數ao：0.441nm
晶胞參數α：90°
晶胞參數bo：0.940nm
晶胞參數β：90°
晶胞參數co：0.284nm
晶胞參數γ：90°
晶胞參數Z：4
X射線衍射數據：3.99(100),2.317(56),2.131(52)
晶類名稱：斜方雙錐晶類
對稱型符號：D2h-mmm(3L23PC)
物理化學數據
條痕：白色
解理：解理{010}完全，{110}、{210}、{100}不完全。
斷口：貝殼狀斷口摩氏硬度：6.5-7
密度：3.2-3.5導熱性：
光性：二軸晶(+)
折射率：Ng=1.730-1.752,Nm=1.705-1.725,Np=1.682-1.706
分類：氧化物和氫氧化物
物理化學性質
白、灰白、黃褐、灰綠、淺紅或無色，或因含Mn3+、Fe3+而成褐至紅色。條痕白色。玻璃光澤。性脆。硬度6.5~7。相對密度3.2~3.5。偏光鏡下：無色。二軸晶(+)，2V=84-86，Ng=1.730~1.752，Nm=1.705~1.725，Np=1.682~1.706。
緩慢溶於氫氟酸，不溶於其它酸和氫氧化鉀。強熱後可溶於硫酸。吹管焰燒之不溶。置試管中灼燒，爆裂成白色鱗片，強熱之生水。加硝酸鈷溶液熱之，則變為藍色。本礦物以其較大的硬度與三水鋁石、一水軟鋁石、雲母等相區別。
晶體結構
晶體結構屬硬水鋁石型。硬水鋁石與一水軟鋁石為同質二象。硬水鋁石加熱可失去全部的氫和四分之一的氧，而剩餘氧仍保持六方最緊密堆積，鋁居八面體空隙。從而形成剛玉。
斜方晶系，a0=0.441nm，b0=0.940nm，c0=0.284nm；Z=4。鏈狀結構。其中O2-和OH-共同呈六方最緊密堆積，堆積層⊥a軸，Al3+充填其1/2的八面體空隙。
斜方雙錐晶類，D2h-mmm(3L23PC)。晶體發育成板狀或沿c軸伸長成柱狀或針狀。常見單形：斜方柱m{110}、d{021}、w{061}，平行雙面b{010}。晶面具縱紋。通常呈片狀、鱗片狀或隱晶質及膠態豆狀、鮞狀集合體。
形態描述
晶體平行發育成板狀或沿c軸伸長成柱狀或針狀。常見單形有斜方柱m{110}、d{021}、w{061}。通常呈片狀、鱗片狀或隱晶質及膠態豆、鮞狀集合體。中國北方鋁土礦中硬水鋁石多呈他形粒狀細晶、隱晶質或膠態集合體，有時構成鋁土礦鮞的中心，少量呈半自形板狀、鱗片狀小晶體，河北產的最大晶體可達0.5-1mm。
成因產狀
純硬水鋁石在大約140公斤/厘米2的壓力下或者在厚約500米的岩層壓力下表現穩定。在低壓及溫度低於275℃的情況下，純硬水鋁石不穩定。但當部分鋁被鐵或錳所代替時則在低溫及低壓下穩定度增高。自然界中氫氧化鋁的產生與鋁矽酸鹽的風化有關，從而形成表生的鋁土礦。硬水鋁石、一水軟鋁石和三水鋁石是構成鋁土礦的主要礦物成分。鋁土礦從泥盆紀開始到第四紀為止的各地質時代的沉積物中都可見到。一般硬水鋁石及一水軟鋁石質鋁土礦老於三水鋁石質鋁土礦，所有已知的晚第三紀及更新的鋁土礦都是三水鋁石質的。
鑑定特徵
置於試管中灼燒，可爆裂成白色鱗片，強熱之生水。以較大的硬度與三水鋁石、軟水鋁石、雲母等相區別。
工業套用
冶煉鋁的最主要礦石礦物，也是製造人工磨料、耐火材料和高鋁水泥的原料。含鐵高的耐火粘土和鋁土礦稱為鐵礬土，主要用作煉鋼熔劑，利於造渣和清除爐壁的結瘤；也可用作水泥配料。
