煙筒防風帽

基本信息

• 中文名：煙筒防風帽

• 別稱：排氣帽，通氣帽
• 組成：防風圈、擋風蓋、煙筒管
• 使用範圍：套用在煤爐取暖、廚房、住宅煙道

簡介

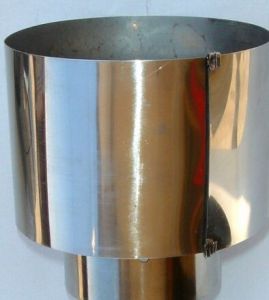

煙筒防風帽

煙筒防風帽，也叫排氣帽或通氣帽，已是社會上工業場合使用的成熟產品，它主要是安裝在各種通氣管道終端的出氣口上，作用是只允許管道里的氣體通過它順利排出，而不允許室外氣流倒灌回管道內，簡單的說就是相當於止回閥，只出不進。縱觀國內外各種防風帽，在使用過程中往往有所限制，這是因為自然界的風向變化無常，真想完全避開是很不容易的。三件套民用煙筒防風帽巧妙地在結構上兩次採用了流體力學中的“伯努利”原理，有效避免了不同風向的風倒灌回煙筒內。

研發背景

生爐取暖，已是很多家庭的防寒措施，但每年冬季因燃燒煤炭取暖和燃氣熱水器使用不當而致人中毒的事故不斷發生。據世界衛生組織公布，世界上每年有超過250萬人死於煤氣中毒，我國每年也發生10多萬宗煤氣中毒事故。雖然，各種防風帽在工業套用方面已經很普及了，但在民用方面並沒有普及，主要是因為現在市場上的防風帽結構加工要求高、製作工藝複雜、難度大，價格高，很難讓人們接受。

基本構造

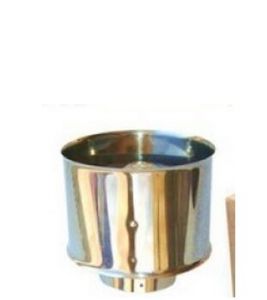

煙筒防風帽

煙筒防風帽的組成由防風圈、擋風蓋、煙筒管三件組成，結構非常簡單。外表層是圓筒型的防風圈，中間是煙筒管，煙筒管出氣口在防風圈的中間，煙筒管上面設有一個擋風蓋。防風圈不僅能擋住水平方向的風颳向煙筒管內，更巧妙的是煙筒管的兩頭由於風的流動，在其內外出現了壓力差，讓煙筒管內產生了負壓、形成空吸作用，更有利於煙筒的排煙效果。即便是迎著煙筒管兩頭方向的風，在通過擋風圈內由煙筒管和防風帽蓋所組成的間隙時，同樣產生上述的負壓、空吸效果。這樣一來，防風帽不僅起了擋風的作用，更重要的是又很好的利用了風能來幫助排煙。

產品性能

三件套民用煙筒防風帽的性能於2009年6月至8月在國家空調設備質量監督檢測中心進行檢測，檢測時煙筒管與室外風速方向夾角為零，及風是正吃防風圈的，為使用時的最不利工況，檢測結果見表1。

三件套民用煙筒防風帽性能檢測結果

喉部風速(m/s)	3	4	5	6	7	8
風量(m/h)	69	92	115	137	160	183
阻力（Pa）	10.2	19.0	30.1	43.2	58.7	75.8
阻力係數	1.89	1.98	2.00	2.00	2.00	1.97
平均阻力係數	1.97
室外風等級	2	3	4	5	6	7
室外風速（水平方向）(m/s)	3	5	7	10	13	16
喉部靜壓（抽力）（Pa）	-0.7	-1.2	-1.7	-3.3	-5.2	-7.6

由表1可知，即使再最不利的使用條件下，也不會發生倒灌，在不同的室外風速下，煙筒管內產生不同的抽力，也就是煙筒管內的壓力總是低於環境大氣壓力值。

使用範圍

防風帽可以廣泛地套用在煤爐取暖、廚房、住宅煙道、鍋爐灶具、抽油煙機、公用煙道、燃氣熱水器、排煙煙筒等一切需要自然通風或機械通風的末端管道裝置上，可以大大提高排煙效率，以實現環保、節能、安全之目的。
