無機顏料

無機顏料是以天然礦物或無機化合物製成的顏料。一般純度較低，色澤較暗，但價格低廉。廣泛用於塗料、塑膠、合成纖維、橡膠、建築材料、文教用品、繪畫顏料、油墨、紙張、玻璃、搪瓷、陶瓷等工業生產部門。

無機顏料

無機顏料

以天然礦物或無機化合物製成的顏料。天然礦物顏料一般純度較低，色澤較暗，但價格低廉。而合成無機顏料品種色譜齊全，色澤鮮艷、純正，遮蓋力強。

人類很早就使用無機顏料，史前時代煙黑、白堊、色土、天然氧化鐵已被作為顏料使用。在公元前3000～前2000年,就已掌握了鉛白的生產方法。公元前200年左右,中國就用人工煉製銀硃(HgS)作顏料。1704年德國迪斯巴赫發明彩色顏料普魯士藍〔一種深藍色顏料，主要成分Fe4【Fe(CN)6】3·xH2O〕的製造法。1809年法國L.-N.沃克蘭製成鉻黃，1831年法國I.B.吉梅在里昂附近建廠生產群青，1874年英國奧氏鋅白公司所屬的威德尼斯工廠生產了鋅鋇白。1916年鈦複合顏料（含TiO225％）、1923年純二氧化鈦（鈦白）投入生產，使顏料生產水平推進了一大步。目前，無機顏料的色譜，基本上已配套齊全。

無機顏料廣泛用於塗料、塑膠、合成纖維、橡膠、建築材料、文教用品、繪畫顏料、油墨、紙張、玻璃、搪瓷、陶瓷等工業生產部門。

無機著色顏料可分為消色顏料和彩色顏料兩類。消色顏料包括從白色、灰色到黑色的一系列顏料，它們僅表現出反射光量的不同，即亮度的不同。彩色顏料則能對一定波長的光，有選擇地加以吸收，把其餘波長的光反射出來而呈現各種不同的色彩。

80年代初，世界無機顏料的年生產能力為3.6Mt,其中：鈦白占74％，氧化鐵系顏料占14.6％,鉻黃占5.0％，防鏽顏料占4.6％,氧化鉻綠占1％,鎘顏料占0.2％,其他占0.6％。新穎的複合顏料,年生產能力也已上升至10kt。中國無機顏料的生產企業超過百家,總產量在200kt以上。（見彩圖）

白色顏料

白色顏料

主要有鈦白、鋅鋇白、氧化鋅等品種。鈦白是目前套用最廣的白色顏料。其白度、遮蓋力、著色力、耐候性、耐化學品性均優於其他白色顏料。世界年產量約為2.7Mt。鋅鋇白的性能稍差,且易粉化。氧化鋅的著色力、遮蓋力都較上兩者為差，同酸性偏高的塗料，易生成鋅皂，目前除用作防鏽顏料外，已較少使用。

鈦白　化學組成為二氧化鈦，有兩個主要晶型具有實用意義，即銳鈦型和金紅石型。二氧化鈦的顆粒，經用鋁、矽、鈦、鋯的鹽類，進行表面處理，即得各種型號的顏料。作為顏料用的鈦白主要用於生產塗料。

鋅鋇白　又名立德粉。由重晶石化學加工而製成硫化鋇的溶液,與硫酸鋅溶液反應得到硫酸鋇-硫化鋅共沉澱物，後者再經焙燒、水磨、烘乾，即得鋅鋇白。表面處理後的鋅鋇白，有較好的研磨潤濕性能,適於塗料,橡膠和油墨等工業使用。

氧化鋅　有直接法和間接法兩種生產方法。直接法氧化鋅含雜質較多,色澤暗而帶灰,但防鏽能力較強。間接法氧化鋅色澤潔白，但價格較貴。氧化鋅主要用於橡膠製品、塗料、金屬皂、催化劑、潤滑脂、飼料和土壤添加劑的製造。純度較高的氧化鋅用於製造醫用膠布。（見氧化鋅）

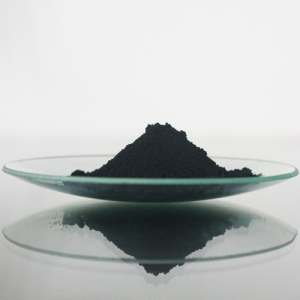

黑色顏料

黑色顏料

僅次於白色顏料的重要顏料。主要品種是炭黑。顏料用炭黑的性能與橡膠加工用的不同。顏料炭黑的主要質量指標是黑度與色相。

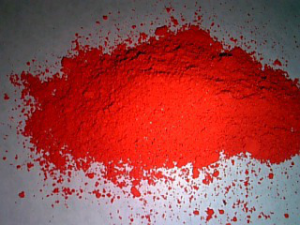

紅色顏料

紅色顏料

無機顏料中的紅色顏料，主要是氧化鐵紅。氧化鐵有各種不同的色澤，從黃色到紅色、棕色直至黑色。氧化鐵紅是最常見的氧化鐵系顏料。具有很好的遮蓋力和著色力、耐化學性、保色性、分散性，價格較廉。氧化鐵紅用於生產地板漆、船舶漆，由於有顯著的防鏽性能，也是製作防鏽漆和底漆的主要原料。將氧化鐵紅的顆粒磨細到≤0.01μｍ時，顏料在有機介質中的遮蓋力顯著下降，這種顏料稱為透明氧化鐵，用來製作透明色漆或金屬閃光漆，比使用有機染料有更好的保色性。

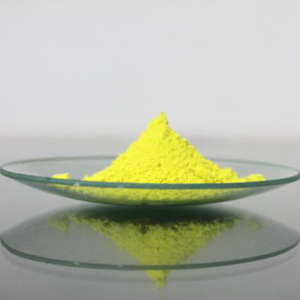

黃色顏料　

黃色顏料

主要有鉛鉻黃（鉻酸鉛）、鋅鉻黃（鉻酸鋅）、鎘黃（硫化鎘）和鐵黃（水合氧化鐵）等品種。其中以鉛鉻黃的用途最廣泛，產量也最大。世界年產量約180kt，中國年產量約10kt。鉛鉻黃的遮蓋力強,色澤鮮艷，易分散，但在日光照射下易變暗。鋅鉻黃的遮蓋力和著色力均較鉛鉻黃差，但色淺，耐光性好。鎘黃具有良好的耐熱、耐光性，色澤鮮艷，但著色力和遮蓋力不如鉛鉻黃，成本也較高，在套用上受到限制。鉛鉻黃和鎘黃均含重金屬，不能用於兒童玩具、文教用品和食品包裝的著色。鐵黃色澤較暗，但耐久性、分散性、遮蓋力、耐熱性、耐化學性、耐鹼性都很好，而且價格低廉，因此廣泛用於建築材料的著色。

鉛鉻黃　將硝酸鉛或醋酸鉛與重鉻酸鈉（或重鉻酸鉀）、氫氧化鈉、硫酸鋁等多種原料，按不同配比，不同反應條件，可以製得各種色澤的鉛鉻黃。

鋅鉻黃　又稱鋅黃。將氧化鋅懸浮在水中，然後加入重鉻酸鉀和鉻酸，即得鹼式鉻酸鋅鉀K2CrO4·3ZnCrO4·Zn(OH)2就是鋅鉻黃顏料。也有用硫酸或鹽酸代替部分鉻酸的,但生成的硫酸鉀或氯化鉀,必須在過濾、乾燥前徹底洗去。鹼式鉻酸鋅鉀可作為檸檬黃顏料，也可同氧化鐵紅配合製成底漆。另一種鋅鉻黃是用氧化鋅同鉻酸進行反應而製得的,又稱為四鹽基鉻酸鋅ZnCrO4·4Zn(OH)2，多用於製造磷化底漆。

鎘黃　鎘黃有純鎘黃和用硫酸鋇共沉澱的鎘黃兩種。向鎘鹽的水溶液中加入硫化鈉或硫化鈉和硒化鈉的混合溶液，沉澱出硫化鎘黃或硫化鎘紅，經洗滌、過濾，在轉窯（見窯）內經500～700°C焙燒，即得從檸檬黃至橙紅色的不同色澤的顏料鎘黃或鎘紅。

鐵黃　天然氧化鐵黃是一種含有各種雜質的水合氧化鐵，所含雜質，主要是矽酸鹽類。過去，製備氧化鐵黃以硝基苯還原生產苯胺時的廢料鐵泥為原料。另一種生產方法是在鐵和氧的存在下，將硫酸亞鐵加熱進行水合，即生成氧化鐵黃。氧化鐵黃的熱穩定性差，加熱到180°C以上，即脫水而變成氧化鐵紅。

綠色顏料

綠色顏料

主要有氧化鉻綠和鉛鉻綠兩種。氧化鉻綠的耐光、耐熱、耐化學藥品性優良，但色澤較暗，著色力、遮蓋力均較差。鉛鉻綠的耐久性、耐熱性均不及氧化鉻綠，但色澤鮮艷，分散性好，易於加工，因含有毒的重金屬，自從酞菁綠等有機顏料問世以後，用量已漸減少。

氧化鉻綠　也稱三氧化二鉻,以鉻酐、重鉻酸鈉(或鉀、銨鹽)與碳或硫磺經高溫焙燒而成,顏色從亮綠色到深綠色。多用於冶金製品、水泥的著色。它的顆粒硬度較高，可作光學材料和金屬研磨用的拋光劑；其光譜反射特性很接近葉綠素，所以能用於軍事偽裝漆。

鉛鉻綠　是鉻黃和鐵藍的混合物，在鉻黃製造過程中加入鐵藍濕漿而成，調節鐵藍加入量的多少，可獲得從黃光綠(2％～3％鐵藍)到深綠(60％～65％鐵藍)的各種不同色澤的綠色顏料。鉛鉻綠可用於一般性塗料。另有一種鉻黃和酞菁藍（見有機顏料）的混合物也稱鉛鉻綠，這種顏料色澤鮮艷，其他性能也較好。

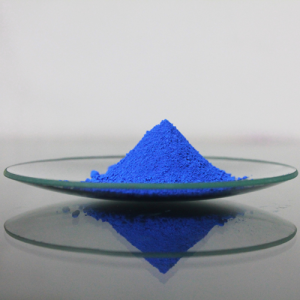

藍色顏料

藍色顏料

主要有鐵藍、鈷藍、群青等品種。其中群青產量較大，群青耐鹼不耐酸，色澤鮮艷明亮，耐高溫。鐵藍耐酸不耐鹼，遮蓋力、著色力高於群青，耐久性比群青差。自從酞菁藍投入市場後，由於它的著色力比鐵藍高兩倍，其他性能又好，因而鐵藍用量逐年下降。鈷藍耐高溫，耐光性優良，但著色力和遮蓋力稍差，價格高，用途受到限制。

鐵藍　由硫酸亞鐵、黃血鹽（亞鐵氰化鉀）、硫酸銨反應生成白漿，再以氯酸鹽氧化而成。青光鐵藍稱為中國藍(China blue)，紅光鐵藍稱為米洛麗藍（milori blue）。鐵藍為親水性顏料，與油脂、樹脂等介質的親合力較差，以表面活性劑處理，可改善其親油、易研磨性能，以鐵藍製成的深藍色塗料，經曝曬後表面易產生銅光現象。主要用於製造油墨及文教用品。

群青　由陶土、硫磺、純鹼、芒硝、炭黑和石英粉按照不同配方混勻，裝於陶罐中，在高溫下焙燒，再經水洗等精製工序製成。產品可從淺藍色至深藍色。與氯化銨混合經熱處理後，可製成粉紅色、紫色顏料。用於繪畫顏料、橡膠、塑膠、塗料等。群青遇氫氧化鈣變白，因此不能用於水泥著色。

特性

無機顏料耐曬，耐熱，耐候，耐溶劑性好，遮蓋力強，但色譜不十分齊全，著色力低，顏色鮮艷度差，部分金屬鹽和化物毒性大。

發展趨勢

新型無機顏料近年來的研究開發方向主要是：①發展複合顏料，例如亮藍(CoO·Cr2O3·Al2O3)、鈦鎳黃(TiO2·NiO·Sb2O3)等。在鎳、銻的鈦酸鹽中,添加鉻、鈷、鐵、鋅等氧化物，可製成黃、綠、藍、棕等耐高溫、耐久、耐化學藥品的低毒至無毒的顏料，色澤鮮亮,性能優良,可用於有高耐久性要求的建築材料、塗料、工程塑膠的著色及配製繪畫顏料等。②開發顏料顆粒表面處理技術，以無機化合物或有機化合物在顏料顆粒表面形成一層色膜，可改變顏料顆粒表面性能，提高耐光、耐熱、潤濕等特性，擴大套用面，提高使用價值。③製造加工顏料，使用戶可直接套用，節省大量研磨加工的費用。

配圖

相關連線
