無機保溫砂漿

無機保溫砂漿

無機保溫砂漿是一種用於建築物內外牆粉刷的新型保溫節能砂漿材料,根據膠凝材料的不同分為水泥基無機保溫砂漿和石膏基無機保溫砂漿。節能無機保溫砂漿具有節能利廢、保溫隔熱、防火防凍、耐老化的優異性能以及低廉的價格等特點,有著廣泛的市場需求。

基本信息

簡介

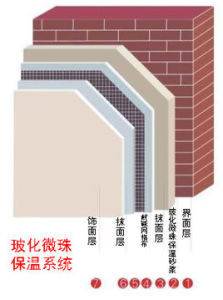

無機保溫砂漿無機保溫砂漿
根據膠凝材料的不同分為水泥基無機保溫砂漿和石膏基無機保溫砂漿。具有節能利廢、保溫隔熱、防火防凍、耐老化的優異性能以及低廉的價格等特點,有著廣泛的市場需求。

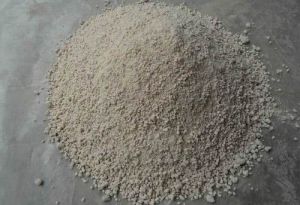

產品狀態:均勻灰色粉體。

產品特點

1、精選進口可再生分散膠粉、無機膠凝材料、優質骨科及具有保水、增加、畜變、抗裂等功能的助劑預混乾拌而成。

2、對多種保溫材料均具有良好的粘結力。

3、良好的柔性、耐水性、耐候性。

4、現場直接加水調和使用,方便操作。

5、安全環保,符合產業政策。

施工方法

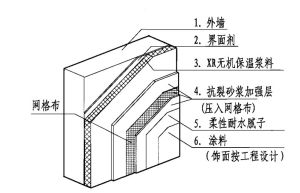

塗抹方法塗抹方法
基層表面應無粉塵和無油污及影響粘結性能的雜物。
熱天或基層乾燥即可基層吸水量大時套用水濕潤,使基層達到內濕外乾,表面無明水。
將保溫系統專用界面劑按照水灰比1:4攪拌均勻,批刮於基層上,並拉成鋸齒狀,厚度約為3mm,或用噴塗方法也可。
將無機保溫砂漿按照水灰比4:5.5攪拌成漿體,應攪拌均勻,無粉團.
將無機保溫砂漿根據節能要求進行粉抹,2cm以上需分次施工,2遍抹灰間隔應在24小時以上,用噴塗方法也可以。
保溫砂漿施工完畢需養護3-5天(視氣溫而異)。
保溫砂漿養護結束後,建議表面應作防滲水處理(塗SB-1防滲劑二道).
第二道防滲劑施工完畢4小時即可進行保溫砂漿保護層施工。
保溫砂漿表面先批一道抹灰泥,同時濕鋪耐纖格線布,再批一道抹平(二道厚度應≥3mm).
保護層施工完畢後,養護2-3天(視氣溫而異)即可進行後序飾面層施工。

節能環保

將無機保溫砂漿、彈性膩子(粗灰膩子、細灰膩子)與保溫塗料(含抗鹼防水底漆)或與面磚和勾縫劑按照一定的方式複合在一起,設定於建築物牆體表面,對建築物起保溫隔熱、裝飾和保護作用的體系稱無機保溫隔熱系統。
與無機保溫隔熱系統相比,傳統的聚苯顆粒隔熱系統一般由三層組成:膩子層、底漆層及面漆層,它主要是由有機材料構成,其缺點是保溫隔熱效果差,老化性能、親水性、抗壓及抗折強度等方面的性能也較差,達不到塗料工程及環保節能的要求。而苯板擠塑板保溫隔熱效果雖然比較好,但相應出現的一些問題也不可忽視,它的防火性能差,高層建築保溫層的抗風壓特別是抵抗負風壓不安全;用於外粘苯板的膠和塑膠脹釘是高分子材料,隨著時間的推移將老化變脆,因而耐久年限有限,因此歐洲及我國都規定了不低於25年使用壽命的規定;將來外保溫層的破壞將對社會造成很大的損失,增加了廢棄物流對環境的壓力;外粘苯板不滿足在建築外牆上外貼釉面磚的需求,因萬一發生火災或經過20~30年,粘結膠和塑膠膨脹釘到了使用年限時變硬、變脆,就會有釉面磚脫落的危險,因此在國標及地方標準中都要求外粘苯板的外裝修是塗料。不僅如此,這種保溫系統施工質量的控制難度較大,使用苯板及擠塑板時的膨脹釘會使牆體開裂和滲水,而無機保溫砂漿保溫隔熱系統不僅能解決這個問題,而且在成本、施工、保溫節能、強度等方面還有更加突出的性能。
無機空心體:為中空的球體或不規則體,裡面封閉不流動的空氣或氮氣,形成阻斷熱傳導的物質;
對流阻斷體:填充無機空心體之間的孔隙,防止其間的空氣出現對流,提高隔熱效果;
少量矽酸鹽:提高無機保溫砂漿層硬度;
無機粘結劑:改善無機保溫砂漿層和基層的粘結效果,提高無機保溫砂漿層本身的強度;
助劑:改善無機保溫砂漿的貯存性能、施工性能、保水性能等。

種類

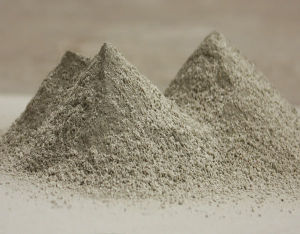

玻化微珠保溫砂漿玻化微珠保溫砂漿
無機保溫砂漿主要是玻化微珠保溫砂漿和膨脹珍珠岩保溫砂漿,二者區別在於:膨脹珍珠岩的材性顆粒大、開口的,吸水率高,導熱係數大於玻化微珠,並且吸水後導熱係數是不可逆的。玻化微珠顆粒小,閉口的,基本不吸水。

技術特點

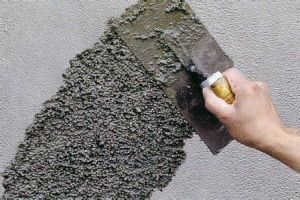

塗抹砂漿塗抹無機保溫砂漿
1、無機保溫砂漿有極佳的溫度穩定性和化學穩定性:無機保溫砂漿材料保溫系統系由純無機材料製成。耐酸鹼、耐腐蝕、不開裂、不脫落、穩定性高,不存在老化問題,與建築牆體同壽命。
2、施工簡便,綜合造價低:無機保溫砂漿材料保溫系統可直接抹在毛坯牆上,其施工方法與水泥砂漿找平層相同。該產品使用的機械,工具簡單。施工便利,與其他保溫系統比較有明顯的施工期短、質量容易控制的優勢。
3、適用範圍廣,阻止冷熱橋產生:無機保溫砂漿材料保溫系統適用於各種牆體基層材質,各種形狀複雜牆體的保溫。全封閉、無接縫、無空腔,沒有冷熱橋產生。並且不但做外牆外保溫還可以做外牆內保溫,或者外牆內外同時保溫,及屋頂的保溫和地熱的隔熱層,為節能體系的設計提供一定的靈活性。
4、綠色環保無公害:無機保溫砂漿材料保溫系統無毒、無味、無放射性污染,對環境和人體無害,同時其大量推廣使用可以利用部分工業廢渣及低品級建築材料,具有良好的綜合利用環境保護效益。
5、強度高:無機保溫砂漿材料保溫系統與基層粘結強度高,不產生裂紋及空鼓。這一點在國內所有的保溫材料相比具有一定的技術優勢。
6、防火阻燃安全性好,用戶放心:無機保溫砂漿材料保溫系統防火不燃燒。可廣泛用於密集型住宅、公共建築、大型公共場所、易燃易爆場所、對防火要求嚴格場所。還可作為放火隔離帶施工,提高建築防火標準。
7、熱工性能好:無機保溫砂漿材料保溫系統蓄熱性能遠大於有機保溫材料,可用於南方的夏季隔熱。同時其導熱係數可以達到0.07W/m.K以下,而且導熱性能可以方便地調整以配合力學強度的需要及實際使用功能的要求,可以在不同的場合使用,如地面,天花板等場合。
8、防霉效果好:可以防止冷熱橋傳導,防止室內結露後產生的霉斑。
9、經濟性好。
如果採用適當配方的無機保溫砂漿材料保溫系統取代傳統的室內外批盪雙面施工,可以達到技術性能和經濟性能的最最佳化方案。
玻化微珠無機保溫系統
無機保溫,A級不燃材料。導熱係數比有機類材料略高。
無空腔結構。強度高。有一定吸水性。
透氣性能好,不結露。厚度不易控制,受施工影響大。
抹灰成型,適用於異形牆面。
四川工程建設地方標準:DB51/T5061—2008《水泥基複合膨脹玻化微珠建築保溫系統技術規程》
組合保溫系統中的外牆構造部分的性能要求
項目 性能指標
耐候性 應達到《外牆外保溫工程技術規程》JGJ144的規定要求
吸水量(浸水量1h) ≤1000g/㎡
抗風壓值 不小於工程項目的 風荷載設計值
不透水性 試樣防護層內側無水滲透
系統抗拉強度 ≥0.10MPa,並且破壞部位不得位於各層界面
飾面磚粘結強度(T型) ≥0.4MPa
抗震性能(T型) 設防烈度等級下飾面磚及保溫層系統無脫落
燃燒性能級別 應符合A級要求

膨脹玻化微珠輕質砂漿
表1保溫隔熱型膨脹玻化微珠輕質砂漿性能指標

項 目 技 術 要 求
均勻性/% ≤5
分層度/mm ≤20
乾表觀密度/kg/m3 ≤300
導熱係數/W/(m·K) ≤0.070
蓄熱係數/W/(m2·K) ≥1.5
線性收縮率/% ≤0.3
壓剪粘結強度/MPa (與水泥砂漿塊) 原強度 ≥0.050
耐水強度

抗拉強度/MPa ≥0.10
抗壓強度/MPa 牆體用≥0.20,樓地面及屋面用≥0.30
軟化係數 ≥0.6
燃燒性能 不低於GB 8624-2006 中A2級要求 或不低於GB 8624-1997 中A級要求

5.3抹灰型膨脹玻化微珠輕質砂漿
抹灰型膨脹玻化微珠輕質砂漿性能應符合表2的規定。
表2抹灰型膨脹玻化微珠輕質砂漿性能指標

項 目 技 術 要 求
均勻性/% ≤5
分層度/mm ≤20
乾表觀密度/kg/m3 ≤600
導熱係數/W/(m·K) ≤0.15
線性收縮率/% ≤0.3
拉伸粘結強度/MPa (與水泥砂漿塊) 原強度 ≥0.2
耐水強度

抗拉強度/MPa ≥0.4
抗折強度/MPa ≥0.8
抗壓強度/MPa ≥2.5
軟化係數 ≥0.7

5.4砌築型膨脹玻化微珠輕質砂漿
砌築型膨脹玻化微珠輕質砂漿性能應符合表3的規定。
表3砌築型膨脹玻化微珠輕質砂漿性能指標

項 目 技 術 要 求
均勻性/% ≤5
分層度/mm ≤20
乾表觀密度/kg/m3 ≤800
導熱係數/W/(m·K) ≤0.20
線性收縮率/% ≤0.3
拉伸粘結強度/MPa (與水泥砂漿塊) 原強度 ≥0.2
耐水強度 ≥0.2
抗壓強度/MPa ≥3.0
軟化係數 ≥0.8
抗凍性 質量損失率不應大於5%,抗壓強度損失率不應大於20%。

相關詞條

相關搜尋

熱門詞條

聯絡我們
